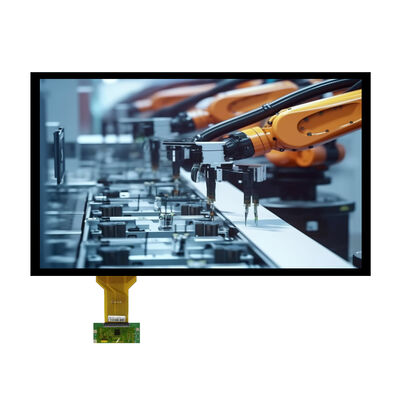

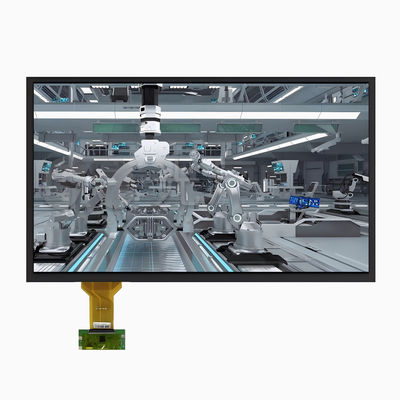

제품 상세 정보:
|
| 제품: | TFT LCD 디스플레이 | 화면 크기: | 13.3인치(대각선) |
|---|---|---|---|
| 해결: | 1920(H) x 1080(V) 풀 HD | 명도: | 2000cd/m²(니트), 고휘도 |
| 인터페이스: | eDP – 2레인 | 터치스크린(CTP): | PCAP 유리-유리 옵션 |
| 상부 :: | -20°C ~ +70°C(넓은 온도) | 시야각: | 89° 모든 방향 (CR > 10) |
| 색역: | 72% NTSC(일반) | 패널 유형: | a-Si TFT, 일반적으로 검정색, IPS |
| 주요 용도: | 산업용 HMI, 의료, POS | 규정 준수: | REACH, RoHS, 할로겐 프리 |
| 강조하다: | 130.3인치 2000 닛 TFT LCD,FHD eDP 산업용 디스플레이,태양광으로 읽을 수 있는 높은 밝기 디스플레이 |
||
밝기 장벽을 뚫고 가자 태양광으로 읽을 수 있는 성능 2000니트
표준 TFT 디스플레이는 200~500 닛으로 작동하며, 제어 된 실내 환경에 적합하지만 직접 햇빛 아래에서 거의 읽을 수 없습니다.세이프 테크놀로지 리미티드의 SFTO1330WN-7432A-CT2는 이 한계를 깨뜨립니다., 2000 cd/m2의 놀라운 전형적인 밝기를 제공합니다.3인치 풀 HD 모듈은 외부 시야에 타협을 거부하는 엔지니어들을 위해 설계되었습니다., 산업 내구성, 또는 통합 유연성.
고 밝기 공학 을 통해 주변 빛 을 정복
이 디스플레이는 2000 닛에서 직접 햇빛 아래에서도 생생하고 선명한 이미지를 만들어냅니다. 1000:1 대비 비율은 깊은 흑색과 밝은 흰색을 보장합니다.89° 초대 폭의 관측각은 모든 관점에서 색상의 정확성과 가독성을 유지합니다.야외 키오스크, 해상 내비게이션 시스템, 또는 산업 제어판에 배치되는 경우, 이 모듈은 까다로운 조명 조건을 시각적 장점으로 변화시킵니다.
실제 세계 에 맞게 제작 된 것
T융합된 투영 용량 터치 패널은 ≥6H 연필 경도가 있는 화학적으로 강화된 덮개 유리, 반 반등 (10% 안개) 치료 및 반 UV 표면 보호 기능을 갖추고 있습니다.ILI12511 터치 컨트롤러는 두 가지 모두 지원합니다..3V 및 5V 작동 I2C, USB 또는 UART 인터페이스로 안개 또는 표면 물 방울에서도 신뢰할 수있는 터치 성능을 제공합니다. -20 °C에서 +70 °C까지 작동하고 -30 °C에서 +80 °C까지 저장,이 모듈은 가장 힘든 환경에 대해 인증되어 있습니다.
시스템 통합에 대한 기술 사양
| 매개 변수 | 가치 |
|---|---|
| 활동 영역 | 2930.76mm × 165.24mm |
| 픽셀 피치 | 00.153mm × 0.153mm |
| 색상 표시 | 16.7M |
| 인터페이스 | eDP 2차선 |
| 시계 주파수 | 100~147.8 MHz |
| 프레임 속도 | 60 Hz |
| 백라이트 타입 | 엣지 조명 LED |
| 백라이트 전압 | 27V~33V (일반 30V) |
| 백라이트 전류 | 총 600mA (300mA 각 줄) |
| LED 수명 | 401000시간 |
| 터치 컨트롤러 | ILI12511 |
| 터치 인터페이스 | I2C / USB / UART (선택) |
| 터치 전압 | 3.3V 또는 5V (선택) |
사용자 정의 및 엔지니어링 지원
이 모듈은 완전한 디스플레이 터치 드라이버 솔루션으로 제공되지만, 세이프는 귀하의 정확한 요구 사항에 맞게 반 사용자 정의 및 완전한 사용자 정의 옵션을 제공합니다.
광적 사용자 정의: 밝기 수준을 조정, 반등 완화, 또는 안티 지문 (AF) 코팅을 추가
기계적 수정: 맞춤형 윤곽 크기, FPC 길이 또는 장착 구멍 위치
터치 업그레이드: 다른 터치 컨트롤러를 통합하거나 장갑 터치 기능을 지원
인터페이스 적응: eDP 차선 수를 수정하거나 LVDS 출력 옵션을 추가합니다.
펌웨어 튜닝: OSD 언어, 컬러 엔진, 또는 DCR 설정을 사용자 정의
왜 2000 개 의 잎 이 중요 합니까?
2000 니트 경계는 진정한 햇빛 가독성을 위한 산업 기준입니다. 1000 니트 디스플레이는 부분적인 가시성을 제공하지만, 2000 니트는 명확하게,가장 밝은 여름 햇빛 아래에서도 부담 없이 보는 것이 모듈은 발전된 LED 백라이트 공학 덕분에 과도한 전력 소모나 열 문제 없이 그 성능을 제공합니다.
엔지니어들이 엔지니어들을 위해 설계한 것입니다.
세이프에서 우리는 엔지니어링 팀과 협업합니다.그리고 반응형 디자인 지원은 당신의 디스플레이 솔루션이 현장에서 결함이 없는 성능을 보장합니다.
기계적 차원
터치 스크린 기계 차원
절대 최대 등급
| 매개 변수 | 기호 | 미네 | 맥스 | 단위 |
| 작동 온도 | TOP | +20 | +70 | °C |
| 저장 온도 | TST | -30 | +80 | °C |
| 작동 환경 습도 | 뛰어 | - | 90 | % RH |
| 저장 습도 | Hst | - | 90 | % RH |
| 열 방출 요구 사항 | 트리스 | 15 | °C | |
TFT LCD 모듈 전기 특성
|
매개 변수 |
기호 | 등급 |
단위 |
||
| 미니 | TYP | 맥스 | |||
| 전원 공급 장치 입력 전압 | VDD | 3.0 | 3.3 | 3.6 | V |
| 전원 공급 전류 | IDD | - | - | - | mA |
|
LED 드라이버 전원 공급 장치전압 |
HVDD | 2.7 | 24 | V | |
|
LED 드라이버 전원 공급 장치전류 |
IHVDD | 20 |
- |
mA | |
| LED 전력 소비 | PLED | 2.7 | W | ||
| 양성 입력 문압 | VIT+ | +100 | mV | ||
| 마이너스 출력 임계 전압 | VIT- | -100 | mV | ||
| 입력차등 공통 모드 전압 | Vcom | TBD | V | ||
백라운드 라이트 단위 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
| 공급 전압 | Vf | 27 | 30 | 33 | V | If=300 mAX 2 |
| 공급 전류 | 만약 | - | 600 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | 10uA |
| 전력 소모 | Pd | - | 18 | - | W | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | If=600mA |
| 수명 | - | 40000 | - | - | HR | if=600 mA |
| 백라이트 색상 | 흰색 | |||||
CTP 사양
| 카테고리 | 매개 변수 | 사양 |
|
일반 |
구조 | 커버 글래스 + DITO 글래스 |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 |
≥6H (펜실 경화) |
|
| 빛 전달 속도 | ≥85% | |
| 작동 온도 | -20°C ~ +70°C, RH ≤85% | |
| 저장 온도 | -30°C ~ +80°C, RH ≤85% | |
|
전기 |
인터페이스 | IIC / USB / UART |
| 터치 IC | IL12511 | |
| 전원 공급 전압 (VDD) |
3.3V 또는 5V (선택) |
|
|
호스트 저항 (SDA/SCL) |
메인보드에서 구성할 수 있습니다. |
|
| 환경 | 운영 조건 | 안개/지상수에서 작동합니다 |
|
표면 속성 |
표면 잉크 | 자외선 방지 |
| 표면 처리 | 반등 (무스: 10%) | |
| LCD-TP 라미네이션 | OCA (광적으로 선명한 접착제) | |
| 준수 | 물질적 표준 | RoHS 및 할로겐 없는 적합성 |
