제품 상세 정보:
|
| 화면 크기: | 15.6 인치 대각선 | 명도: | 1500 CD/m² (타이핑) |
|---|---|---|---|
| 해결: | 1920×1080 FHD | 보기 각도: | 85 °/85 °/85 °/85 ° (CR≥10) |
| 작동 온도.: | +85' Ｃ에 대한 -30' Ｃ | 인터페이스: | 40 핀 2 채널 LVD |
| 전력 소비: | 4W (타이핑) @ 3.3v | 대비 비율: | 800 : 1 (타이핑) |
| 백라이트: | 외부 LED 조명 막대 | 수명 주도: | 24.35W, 50,000 시간 수명 |
| 표면 처리: | 안티 글 레이, 3H 하드 코팅 | 색 영역: | 72% NTSC |
| 진동/ESD 등급: | MIL-STD-202G 준수 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | FHD TFT LCD 디스플레이,햇빛에서도 읽을 수 있는 TFT LCD 디스플레이,산업용 태양광 가독성 LCD 디스플레이 |
||
가혹한 환경에서의 탁월한 시인성
SFTO1560RX-7312AN 15.6" 고휘도 TFT LCD 디스플레이는 직사광선 아래에서도 선명한 시인성을 위해 1500nits의 휘도를 제공합니다. 산업용 애플리케이션을 위해 설계된 이 FHD (1920×1080) 디스플레이는 눈부심 방지 3H 하드 코팅을 특징으로 하며 -30°C에서 85°C까지 완벽하게 작동합니다. 옥외 키오스크, 운송 시스템 및 중장비에 이상적입니다.
주요 기술적 장점
산업용 내구성: 열충격 (-30°C↔85°C), 진동 (10-55Hz) 및 ±12kV ESD 테스트를 통과합니다.
긴 수명 백라이트: 45.1V 입력 (540mA typ)의 50,000시간 LED 시스템.
유연한 통합: 다용도 장착을 위한 리버스 스캔 제어 (REV_SCAN 핀)가 있는 LVDS 인터페이스.
True Color 성능: 72% NTSC 색 영역 및 800:1 명암비.
인증된 신뢰성
ISO 9001/14001 인증을 받았으며 EU RoHS/REACH 표준을 준수합니다. 1년 기능 보증이 포함됩니다.
다음에 적합:
옥외 디지털 사이니지
건설 및 농업 장비
항공기 조종석 디스플레이
해양 항해 시스템
의료 기기
샘플 요청: 산업용 가격 및 맞춤 옵션에 대한 문의는 sales2@saef.com.cn으로 EU/US 지원팀에 문의하십시오.
사양
| 항목 | 사양 | 단위 |
| 화면 크기 | 15.6” 실제 대각선 | |
| 베젤 개구부 | 365.72x220.39x12.5 | mm |
| 픽셀 수 | 1920 x R.G.B. x 1080 | 픽셀 |
| 픽셀 피치 | 0.17925 (H) x 0.17925 (V) | mm |
| 표시 영역 | 344.16x193.59 | mm |
| 표시 색상 | 16.7M | 색상 |
| 투과 모드 | 일반적으로 검정색 | - |
| 표면 처리 | AG 타입, 3H 하드 코팅, | - |
| 전력 소비 | 총 셀 | |
| TC | 8100 | k |
| NTSC | 72 (Typ) | % |
외부 치수
인터페이스 핀 정의
| 핀 | 이름 | 설명 |
| 1 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 2 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 3 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 4 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 5 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 6 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 7 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 8 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 9 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 10 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 11 | LCD_VCC | LCD 로직 및 드라이버 전원 3.3V |
| 12 | LCD_VCC | LCD 로직 및 드라이버 전원 3.3V |
| 13 | LCD_VCC | LCD 로직 및 드라이버 전원 3.3V |
| 14 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 15 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 16 | NC | 연결되지 않음, 이 핀은 열어두어야 함 |
| 17 | REV_SCAN |
Low → Normal 모드. High → 수평 및 수직 리버스 스캔 |
| 18 | RXO0- | 음성 LVDS 차동 데이터 입력. 채널 O0 (홀수) |
| 19 | RXO0+ | 양성 LVDS 차동 데이터 입력. 채널 O0 (홀수) |
| 20 | RXO1- | 음성 LVDS 차동 데이터 입력. 채널 O1 (홀수) |
| 21 | RXO1+ | 양성 LVDS 차동 데이터 입력. 채널 O1 (홀수) |
| 22 | RXO2- | 음성 LVDS 차동 데이터 입력. 채널 O2 (홀수) |
| 23 | RXO2+ | 양성 LVDS 차동 데이터 입력. 채널 O2 (홀수) |
| 24 | LCD GND | LCD 로직 및 드라이버 접지 |
| 25 | RXOC- | 음성 LVDS 차동 클럭 입력. (홀수) |
| 26 | RXOC+ | 양성 LVDS 차동 클럭 입력. (홀수) |
| 27 | LCD GND | LCD 로직 및 드라이버 접지 |
| 28 | RXO3- | 음성 LVDS 차동 데이터 입력. 채널 O3(홀수) |
| 29 | RXO3+ | 양성 LVDS 차동 데이터 입력. 채널 O3 (홀수) |
| 30 | RXE0- | 음성 LVDS 차동 데이터 입력. 채널 E0 (짝수) |
| 31 | RXE0+ | 양성 LVDS 차동 데이터 입력. 채널 E0 (짝수) |
| 32 | RXE1- | 음성 LVDS 차동 데이터 입력. 채널 E1 (짝수) |
| 33 | RXE1+ | 양성 LVDS 차동 데이터 입력. 채널 E1 (짝수) |
| 34 | LCD GND | LCD 로직 및 드라이버 접지 |
| 35 | RXE2- | 음성 LVDS 차동 데이터 입력. 채널 E2 (짝수) |
| 36 | RXE2+ | 양성 LVDS 차동 데이터 입력. 채널 E2 (짝수) |
| 37 | RXEC- | 음성 LVDS 차동 클럭 입력. (짝수) |
| 38 | RXEC+ | 양성 LVDS 차동 클럭 입력. (짝수) |
| 39 | RXE3- | 음성 LVDS 차동 데이터 입력. 채널 E3 (짝수) |
| 40 | RXE3+ | 양성 LVDS 차동 데이터 입력. 채널 E3 (짝수) |

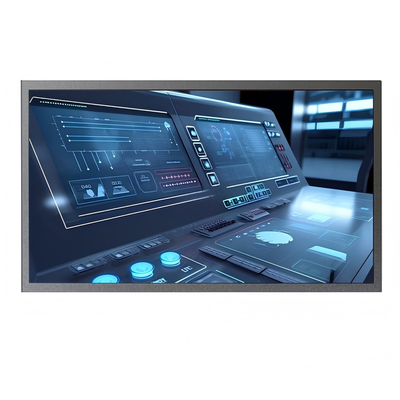

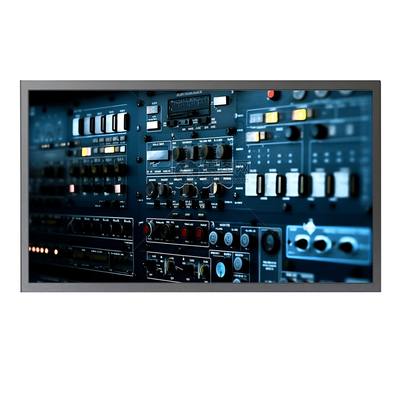

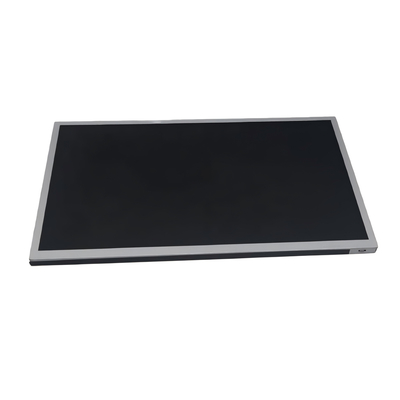

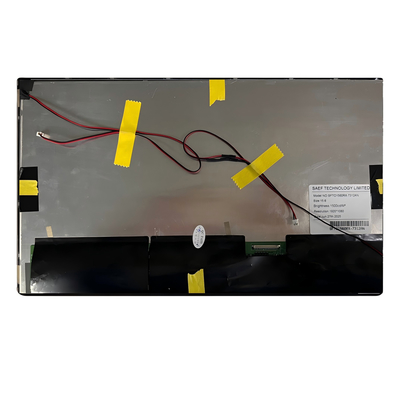

제품 이미지
