제품 상세 정보:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical） | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| 강조하다: | 산업용 FHD TFT LCD 모듈,17.3” FHD TFT LCD 모듈,800 니트 FHD TFT LCD 모듈 |
||
고휘도 17.3" FHD TFT LCD 모듈 - SFTO1730RX-7332AN
SFTO1730RX-7332AN은 산업, 상업 및 실외 응용 분야를 위해 설계된 고성능 17.3" Full HD (1920 x 1080) TFT LCD 모듈입니다. 800 cd/m²의 인상적인 밝기를 제공하여 직사광선에서도 선명한 시인성을 보장하므로 높은 주변광 환경에 이상적입니다.
기술 사양
| 매개변수 | 값 |
|---|---|
| 화면 크기 | 17.3" 대각선 (17.25") |
| 활성 영역 | 381.888 mm (H) x 214.812 mm (V) |
| 픽셀 피치 | 0.1989 mm (트라이어드당) |
| 표면 처리 | 하드 코팅 (3H), 눈부심 방지 |
| 백라이트 유형 | 조절 가능한 밝기의 LED |
| 입력 전압 | 3.3 V (로직/LCD 드라이브) |
| 백라이트 입력 전압 | 12 V DC |
| 무게 | 1080 g (일반) |
| 치수 | 403 mm (H) x 240 mm (V) x 12.5 mm (D) |
귀하의 프로젝트 성공을 보장하기 위해 기술 지원, 인증된 문서 및 연중무휴 고객 서비스를 제공합니다.
외부 치수
백라이트 사양
| 핀 번호 | 기호 | 설명 |
| 1 | VCC | 전원 공급 전압 +12V |
| 2 | VCC | 전원 공급 전압 +12V |
| 3 | ON/OFF | 출력 활성화 신호 |
| 4 | DIM | 디밍 신호 |
| 5 | GND | 전원 접지 |
| 6 | GND | 전원 접지 |
전기적 특성
| 매개변수 | 기호 | 값 | 단위 | ||||
| 최소 | 일반 | 최대 | |||||
| 전원 공급 입력 전압 | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| 전원 공급 입력 전류 | IBL | - | 2.16 | 2.53 | A | ||
| 전원 공급 입력 전류 (돌입) | 돌입 |
- |
- |
(TBD) | A | ||
| 전력 소비 | PBL | - | 26 | 35 | W | ||
|
입력 전압 제어 시스템 신호 |
On/Off | On | V on | 2.5 | - | 5.5 | Vdc |
| Off | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
| 밝기 조절 | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ExtVBR-B 주파수 | fPWM | 500 |
- |
1500 | Hz | ||
| 펄스 듀티 레벨 (PWM) | High Level | 2.5 | - | 5.5 | Vdc | ||
| Low Level | 0.0 | - | 0.5 | Vdc | |||
| 수명 | 30,000 | 50,000 | 시간 | ||||
인터페이스 핀 정의
| 핀# | 신호 이름 | 핀# | 신호 이름 |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| 항목 | 단위 | 조건 | 최소 | 일반 | 최대 |
|
시야각 |
[도] |
수평 (오른쪽) CR = 10 (왼쪽) |
70 70 |
80 80 |
- |
|
수직 (위) CR = 10 (아래) |
50 70 |
60 80 |
- |
||
| 휘도 균일성 | [%] | 13 포인트 | 75 | 80 | - |
|
광학 응답 시간 |
[msec] |
상승 | - | 37 | 50 |
| 하강 | - | 3 | 10 | ||
| 상승 + 하강 | - | 40 | 60 | ||
|
색상 / 색도 좌표 (CIE 1931) |
빨간색 x | 0.59 | 0.64 | 0.69 | |
| 빨간색 y | 0.3 | 0.35 | 0.4 | ||
| 녹색 x | 0.27 | 0.32 | 0.37 | ||
| 녹색 y | 0.57 | 0.62 | 0.67 | ||
| 파란색 x | 0.1 | 0.15 | 0.2 | ||
| 파란색 y | 0 | 0.05 | 0.1 | ||
| 흰색 x | 0.25 | 0.30 | 0.35 | ||
| 흰색 y | 0.26 | 0.31 | 0.36 | ||
|
흰색 휘도 (LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
| 명암비 | 500 | 600 | - | ||
| NTSC | % | 72 |

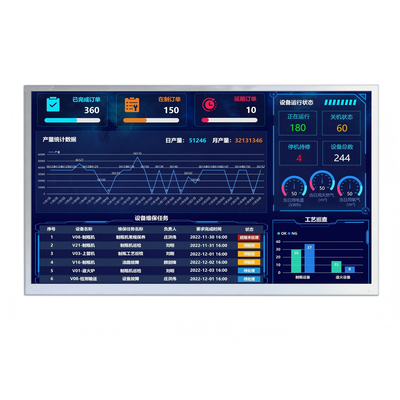

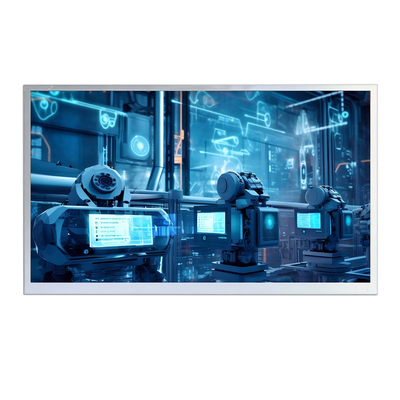

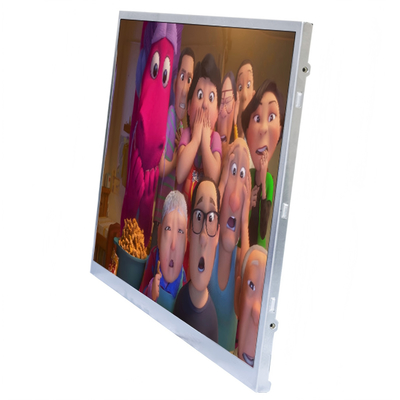

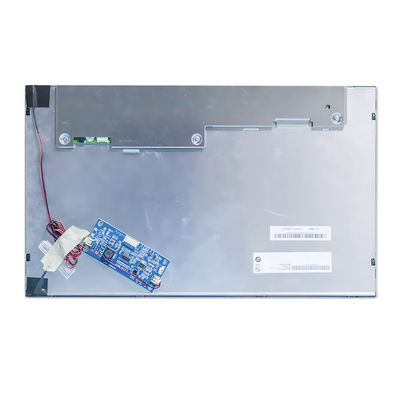

제품 이미지
