제품 상세 정보:
|
| 화면 크기: | 21.5인치 | 디스플레이 유형: | TFT, IPS |
|---|---|---|---|
| 해결: | 1920 × 1080 픽셀 (FHD) | 터치 기술: | 예상 용량 성 (PCAP) |
| LCD 인터페이스: | 이중 채널 LVDS(8비트) | 표면 휘도: | 1000cd/m² 일반 |
| 작동 전압: | 5V DC | 시야각: | 89°(왼쪽/오른쪽/위/아래, CR>10) |
| 작동 온도.: | -10C 내지 +60C | 응답 시간: | 14ms(일반) |
| 표면 처리: | 안티 글 레이, 3H 경도 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 21.5인치 FHD TFT 화면,산업용 PCAP 터치 디스플레이 패널,1000 닛 LVDS 입력 디스플레이 |
||
PCAP 터치를 갖춘 21.5인치 산업용 TFT LCD 디스플레이 – HMI 및 키오스크 애플리케이션을 위한 풀 HD, 고휘도, 넓은 온도
Saef Technology Limited는 고휘도 1000니트 패널, 투영형 정전식 터치, 까다로운 환경을 위한 견고한 디자인을 결합한 전문가급 21.5인치 산업용 TFT LCD 디스플레이 모듈을 출시합니다. 산업용 HMI, 의료 영상, 공공 정보 디스플레이, 게임 시스템 및 대화형 키오스크용으로 설계된 이 디스플레이는 확장된 온도 범위에서 탁월한 선명도, 반응성 터치 및 안정적인 작동을 제공합니다.
✅ 높은 밝기의 Full HD 해상도
1920 × 1080 픽셀 해상도와 1000cd/m² 밝기는 주변 조명이 높거나 실외 조건에서도 선명하고 생생한 영상을 보장합니다.
✅ 통합형 투영 정전식 터치(PCAP)
뛰어난 투명성과 내구성을 갖춘 멀티 터치 기능으로 제스처 입력이 필요한 대화형 애플리케이션에 이상적입니다.
✅ 넓은 시야각 및 고대비
89° 시야각(모든 방향)과 1000:1 명암비는 다양한 보기 위치에서 일관된 이미지 품질을 제공합니다.
✅ 넓은 작동 온도 범위
-10°C ~ +60°C 정격으로 공장, 창고, 옥외 키오스크, 운송 시스템 등 통제되지 않는 환경에서 사용하기에 적합합니다.
✅ 산화물 TFT를 사용한 산업 등급 구조
Oxide TFT 기술은 더 높은 전자 이동성을 제공하여 더 빠른 응답과 더 낮은 전력 소비를 가능하게 하며 눈부심 방지 3H 표면은 긁힘과 반사를 방지합니다.
✅ 듀얼 채널 LVDS 인터페이스
간단하고 견고한 인터페이스는 일반적인 산업용 SBC 및 컨트롤러와 호환되며 더 긴 케이블 길이에서도 안정적인 데이터 전송을 보장합니다.
✅ 향상된 신뢰성 및 수명
50,000시간(최대 밝기 50%)의 LED 백라이트 정격과 열충격, 습도 및 온도 사이클링을 포함한 포괄적인 신뢰성 테스트를 거쳤습니다.
✅ 사용자 정의 옵션
우리는 터치 컨트롤러 펌웨어 조정, 베젤 또는 마운팅 수정, 보호 유리 통합 또는 시스템 요구 사항에 맞게 I/O 구성 조정 등 반맞춤형 설계 지원을 제공합니다.
Saef의 21.5인치 TFT 모듈은 산업용 디스플레이의 일반적인 설계 문제를 해결합니다.
통합 터치 컨트롤러로 외부 구성 요소를 줄이고 시스템 설계를 단순화합니다.
EMI 최적화 PCB 레이아웃은 전기적으로 잡음이 많은 환경에서 잡음 간섭을 최소화합니다.
상세한 전원 시퀀싱 지침으로 안전한 시작/종료 및 패널 수명 연장 보장
인클로저 및 패널에 원활하게 통합할 수 있도록 장착 참조가 포함된 기계 도면 제공
공장 HMI, 의료용 모니터, 디지털 사이니지 플랫폼 또는 대화형 소매 디스플레이를 개발하는 경우 이 모듈은 최소한의 통합 오버헤드로 전문적인 성능을 제공합니다.
기술 권한: 당사의 엔지니어링 팀은 산업용 디스플레이 솔루션을 전문으로 하며 회로도 검토, 신호 무결성 분석 및 열 관리 지침을 제공합니다.
빠른 프로토타이핑: 완전한 문서화와 함께 영업일 기준 7~10일 내에 엔지니어링 샘플을 이용할 수 있습니다.
글로벌 규정 준수: EU 및 북미 시장에 대해 CE 준비, RoHS, REACH 및 ISO 9001/14001 인증을 받았습니다.
품질 보증: 각 모듈은 완전한 신뢰성 검증을 통해 MIL-STD-105E에 따라 엄격한 AQL 검사를 거칩니다.
산업용 제어 패널 및 HMI
의료 영상 및 진단 디스플레이
디지털 간판 및 정보 키오스크
게임 및 엔터테인먼트 시스템
운송 및 해양 디스플레이
소매 POS 및 셀프 서비스 단말기
특징
| 품목 | 단위 | 사양 |
| 스크린 대각선 | mm | 546.86(21.5인치) |
| 활성 영역 | mm | 476.064(H) x 267.786(V) |
| 픽셀 H x V | - | 1920(x3) x 1080 |
| 픽셀 피치 | 음 | 247.95(트라이어드 1개당) x247.95 |
| 픽셀 배열 | - | RGB 세로 줄무늬 |
| 디스플레이 모드 | - | VA 모드, 일반적으로 검은색 |
| 응답 시간 | 밀리초 | 14ms(일반, 켜기/끄기) |
| 무게 | 그램 | 미정 |
| 전기적 인터페이스 | - | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 |
| 지원 색상 | - | 1,670만 가지 색상 |
| 표면 처리 | - | 눈부심 방지, 3H |
|
작동 온도 범위 보관(배송) |
℃ |
-10 ~ +60 -20 ~ +60 |
외부 치수
인터페이스 핀 정의
| 핀번호 | 상징 | 설명 |
| 1 | RxO0- | 네거티브 LVDS 차동 데이터 입력(홀수 데이터) |
| 2 | RxO0+ | 양극 LVDS 차동 데이터 입력(홀수 데이터) |
| 3 | RxO1- | 네거티브 LVDS 차동 데이터 입력(홀수 데이터) |
| 4 | RxO1+ | 양극 LVDS 차동 데이터 입력(홀수 데이터) |
| 5 | RxO2- | 네거티브 LVDS 차동 데이터 입력(홀수 데이터) |
| 6 | RXO2+ | 양극 LVDS 차동 데이터 입력(홀수 데이터) |
| 7 | 접지 | 지면 |
| 8 | RxOCLK- | 네거티브 LVDS 차동 클록 입력(홀수 클록) |
| 9 | RxOCLK+ | 포지티브 LVDS 차동 클록 입력(홀수 클록) |
| 10 | RxO3- | 네거티브 LVDS 차동 데이터 입력(홀수 데이터) |
| 11 | RXO3+ | 양극 LVDS 차동 데이터 입력(홀수 데이터) |
| 12 | RxE0- | 네거티브 LVDS 차동 데이터 입력(짝수 데이터) |
| 13 | RxE0+ | 양극 LVDS 차동 데이터 입력(짝수 데이터) |
| 14 | 접지 | 지면 |
| 15 | RxE1- | 네거티브 LVDS 차동 데이터 입력(짝수 데이터) |
| 16 | RxE1+ | 양극 LVDS 차동 데이터 입력(짝수 데이터) |
| 17 | 접지 | 지면 |
| 18 | RxE2- | 네거티브 LVDS 차동 데이터 입력(짝수 데이터) |
| 19 | RxE2+ | 양극 LVDS 차동 데이터 입력(짝수 데이터) |
| 20 | RxECLK- | 네거티브 LVDS 차동 클록 입력(짝수 클록) |
| 21 | RxECLK+ | 네거티브 LVDS 차동 클록 입력(짝수 클록) |
| 22 | RxE3- | 네거티브 LVDS 차동 데이터 입력(짝수 데이터) |
| 23 | RxE3+ | 양극 LVDS 차동 데이터 입력(짝수 데이터) |
| 24 | 접지 | 지면 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결되지 않음 |
| 28 | VDD | 전원 공급 장치 입력 전압 |
| 29 | VDD | 전원 공급 장치 입력 전압 |
| 30 | VDD | 전원 공급 장치 입력 전압 |
PCAB USB 핀 정의
1 V버스 / VDD
2DN / D-
3 DP / D+
4 접지
백라이트 사양
| 매개변수 | 상징 | 값 | 단위 | ||
| 민. | 유형 | 최대. | |||
| 라이트 바 입력 전압 | VLED | 48 | 52 | 56 | 다섯 |
| 라이트 바 입력 전류 | ILED | - | 480 | - | 엄마 |
| 전력 소비 | PLED | 4월 23일 | 24.96 | 26.88 | 여 |
| LED 수명 | LBL | 40000 | 50000 | - | 시간 |
전기적 특성
| 매개변수 | 상징 | 최소 | 최대 유형 | 단위 | |
| 전원 전압 | VDD | 4.5 | 5.0 | 5.5 | 다섯 |
| 전원 전류 | IVDD | 500 | 1200 | 엄마 | |
| 돌입 전류 | 이루쉬 | 2.0 | 3.0 | 에이 | |
| 허용 입력 리플 전압 | VRF | 300 | mV | ||
| 높은 수준의 차동 입력 임계 전압 | VIH | +100 | mV | ||
| 낮은 수준의 차동 입력 임계 전압 | 빌 | -100 | mV | ||
| 차동 입력 전압 | 영상 | 200 | 600 | mV | |
| 입력전압(BL) | VBL_I | -0.3 | VDD+0.3 | mV | |
| 차동 입력 공통 모드 전압 | VCM | 1.0 | 1.2 | 1.5 | |
| 전력 소비 | VD | 2.5 | 6 | 여 | |
| 매개변수 | 정황 | 최소 | 유형 | 최대. | 단위 |
| 명암비 | 센터 | 700 | 1000 | - | - |
| 응답 시간 | Tr+Td | - | 14 | 20 | ms |
|
CF 색색도 (CIE1931) |
레드× |
유형 -0.03 |
0 |
유형 +0.03 |
0 |
| 화이트× | 0.323 | - | |||
| 화이트 y | 0.379 | - | |||
| 백색의 중심 휘도 | 일리 | 800 | 1000 | CD/m2 | |
| 크로스톡 | 코네티컷 | 2.0 | % |

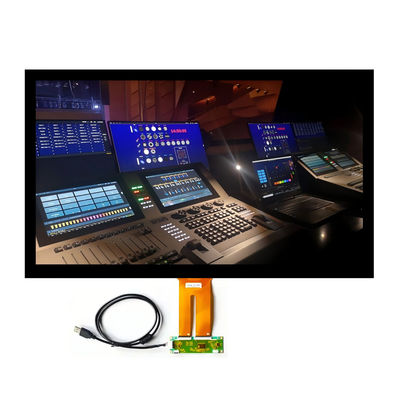

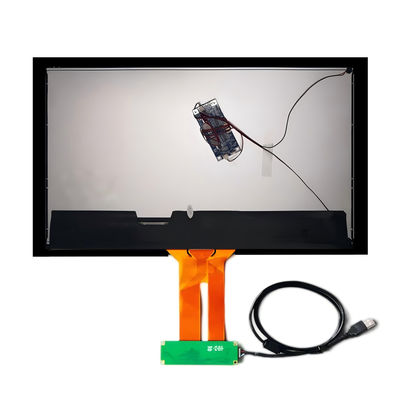

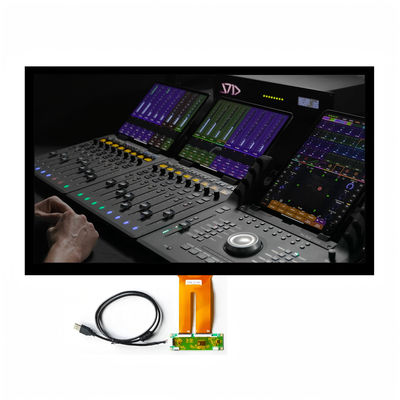

제품 이미지
