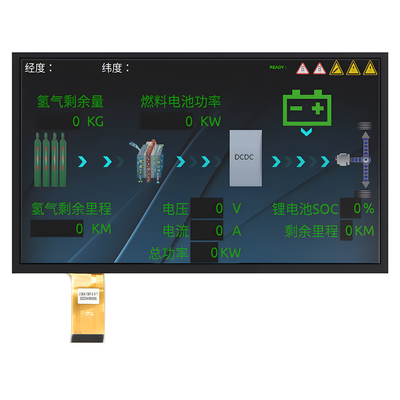

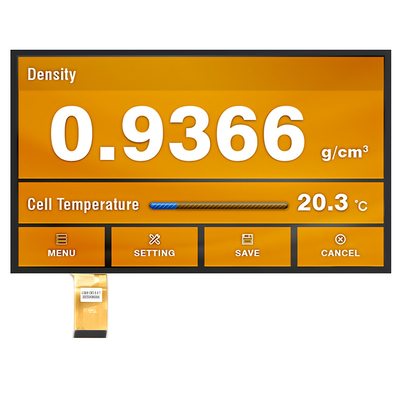

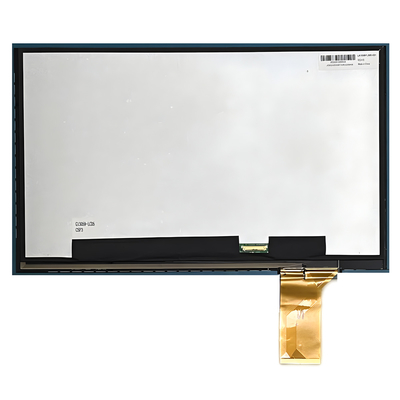

OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스

OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스
OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스

큰 이미지 :  OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스

제품 상세 정보:
원래 장소: 센즈헨 / 중국
브랜드 이름: SAEF
인증: ISO9001 / ISO14000
모델 번호: SFTO1330XC-7119A-CT
결제 및 배송 조건:
최소 주문 수량: 3 PC
가격: Negotiable.
포장 세부 사항: 표준 수출 패키지
배달 시간: 1-5주
지불 조건: L/C, T/T, 웨스턴 유니온, 페이팔
공급 능력: 달 당 3000K PC

OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스

설명
키워드: 13.3인치 PCAP TFT 모듈 결의: 1920*1080 화소
LCD 인터페이스: EDP 표면 휘도: 1000년 cd/m2
터치 스크린: CTP(투사형 정전식 터치스크린) CTP 인터페이스: USB
활동 영역: 293.76 x 165.24(mm) 운영 임시: -10C 내지 +60C
저장 온도: -20C 내지 +60C 디스플레이 타입: IPS 전체 시야각
표면 처리: 헤이즈 25%, 3H 대비율: 1000
색상 표시: 16.7 M LED 수명: 30,000 시간
인증서: ISO9001:2015 / ISO1400:2015 순응성: 순응한 한계와 로에스
강조하다:

13.3인치 TFT LCD 모듈

,

HD TFT LCD 모듈

,

1920X1080 tft LCD 모듈

** 데이터 시트 다운로드 **

SFTO1330XC-7119A10CT 사양.pdf





13.3인치 eDP TFT와 OCA PCAP 제품 설명


SFTO1330XC-7119A10CT는 1920x1080 픽셀 해상도와 PCAP 터치 기능을 갖춘 13.3인치 고해상도 TFT LCD 디스플레이 모듈이다.이 고해상도 TFT LCD 디스플레이 모듈은 TC2055G 드라이버 IC를 내장하고 eDP 인터페이스를 지원합니다.307.55 x 185.62 x 4.58 mm (터치와 함께) 의 윤곽 크기 및 293.76 x 165.24 mm의 활동 영역 크기로,그것은 모든 방향으로 80도 더 넓은 볼 각을 제공하기 위해 IPS 기술을 활용 (왼쪽)80 / 오른쪽: 80 / 위: 80 / 아래: 80).



1000: 1의 높은 대조 비율 (유형적 값) 과 1000 니트 (유형적 값) 의 밝기로이 모델은 생생하고 명확한 시각을 보장하여 사용자 경험을 향상시킵니다.모듈은 ILI2511 IC를 가진 프로젝션 용량 터치 패널 (PCAP) 을 채택합니다., USB와 I2C 인터페이스와 10점 터치를 지원하여 사용성과 기능을 더욱 향상시킵니다.



3.0V에서 3.6V의 전력 전압 범위 내에서 작동 (유형적 값: 3.3V) 이 모듈은 다양한 환경 조건에 견딜 수 있도록 설계되었습니다.작동 온도는 -10°C에서 +60°C까지, 저장 온도는 -20°C에서 +60°C까지 확장되며, 산업용 기계 및 장비에서 HMI (인간-기계 인터페이스) 시스템에 이르기까지 다양한 응용 분야에 적합합니다.POS (점 판매) 터미널이 고해상도 TFT LCD 디스플레이 모듈은 뛰어난 성능과 신뢰성을 제공합니다.



특징

특징

크기 130.3인치
결의 1920 (평면) x1080 (직선)
인터페이스 eDP1.2/2.7Gbps/2선
연결 유형 20455-030E-76 (I-PEX)
색상 깊이 16.7M
기술 유형 A-si
디스플레이 스펙 픽셀 피치 (mm) 00.153 x 0.153
픽셀 구성 RGB 수직 스트라이프
표시 모드 보통은 검은색
TP 드라이버 IC ILI2511
LCD 표면 처리 반등 코팅:3H
관측 방향 U/D/L/R:85/85/85/85
콘트라스트 비율 250 (TYP)
색상 스펙트럼 72%
밝기 (cd/m2) 1000 (TYP)
전력 소비

LCD:1.8 (W) (Max) (White Pattern)
BL: 자세한 내용은 아래 참조

LED 번호 50 LEDS
무게 (g) -

기계식

윤곽 (W x H x D) (mm) 307.55 x 185.62 x 7.25mm
TP 렌즈 시야 면적 (mm) -
LCM (W x H x D) (mm) 305.19 x 177.69 x 2.58mm
LCD 액티브 영역 (mm) 293.76 x 165.24
TSP를 가지고/없고 TSP와 함께




- 네13.3 인치 eDP TFT와 OCA PCAP 제품 도면
OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 0

OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 1



디스플레이 핀 정의


터미널

기호

기능

1

NC

연결이 안 돼

2

H-GND

토지

3

LAN1 N

신호 연결을 보완 _Lane1

4

LAN1 P

진정한 신호 링크 _Lane1

5

H-GND

토지

6

LAN0_N

신호 연결을 보완합니다.

7

LAN0_P

진정한 신호 연결 _Lane0

8

H-GND



9

AUXP

진정한 신호 연결 _ 보조 채널

10

AUXN



11

H-GND

토지

12

LCD_VCC

전원 공급, 3.3V (typ.)

13

LCD_VCC



전원 공급, 3.3V (typ.)

14

BIST

패널 자체 테스트를 활성화

15

H_GND

토지

16

H_GND

토지

17

HPD

HPD (Hot Plug Detect) 신호 핀

18

BL_GND

고속 지상

19

BL_GND

고속 지상

20

BL_GND

고속 지상

21

BL_GND

고속 지상

22

BL EN

백라이트 켜고 끄는 제어 핀

23

BL PWM

뒷등 PWM 디밍

24

NC

연결이 안 돼

25

NC

연결이 안 돼

26

BL PWR

백라이트 전력

27

BL PWR

백라이트 전력

28

BL PWR

백라이트 전력

29

BL PWR

백라이트 전력

30

NC

연결이 안 돼




전기 사양


매개 변수

미네

타이프.

맥스

단위

언급

표면 밝기

  800 1000   cd/m2

전원 공급 전압

VDD

3.0

3.3



V

참고 1

허용되는 입력 리플 전압

VRF

-

-

100

mV

VDD = 3.3V에서

전원 공급 전류

IDD

-



-

mA

참고1

입력 전압 차이

VID



-

1320

mV



전력 소비



0.9



W

참고1



-

4

-

W

참고2



-

4.9

-

W





광학적 사양



부문 기호 조건 사양 단위
미네 타이프. 맥스
콘트라스트 비율 CR



O=0도

700 1000
흰색의 밝기 YLI   1000   cd/m2
반응 시간 TR+TF   30 35 ms







염색성

빨간색 XR   (0.642)
YR   (0.333)
녹색 Xg   (0.301)
그래   (0.621)
파란색 XB   (0.153)
YB   (0.055)
흰색 Xw   (0.313)
Yw   (0.329)



관점

오, 오 오전 11시 3분



중앙 CR≥10

80 85



12(9시) 80 85
베르 θ2 ((12시) 80 85
θ1 ((6시) 80 85
NTSC 비율   %   65 72   %


- 네

13OCA PCAP 제품 이미지와 함께 0.3 인치 eDP TFT
OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 2
OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 3OCA 용량 PCAP 13.3인치 TFT LCD 모듈 HD 1920x1080 Dot EDP 30 핀 인터페이스 4

신뢰성 테스트

테스트 항목

시험 상태

검사 후 검사
고온 작업 60°C 96시간 동안

테스트가 완료된 후, 테스트된 LCD 샘플은 기능 및 시각 검사를 하기 전에 정상 실내 온도 및 습도 환경에서 2-4시간 이상 보관해야 합니다.표본은 다음의 결함을 가질 수 없습니다.:
12. 양극화 필름 거품, OCA 거품 또는 외관의 다른 결함이 없습니다.

2테스트 모듈은 테스트 프로젝트 중 하나에만 사용할 수 있습니다.

낮은 온도 작업 0°C 96시간 동안
고온 저장장 60°C 96시간 동안
낮은 온도 저장 -10°C 96시간 동안
고온 작업 습도 작업 60°C, 90%RH 72시간
열 충격 -10°C (30분) ~+25°C (5분) ~+60°C (30분) 10회 주기 동안
진동 테스트 (운동하지 않음)

주파수: 10~55Hz10.0mm 스파이 시간: 11분

시험 기간: X, Y, Z 각 방향에 6 회로

정전력 시험 터치 ±4KV, 공기 터치 ±8KV
