제품 상세 정보:
|
| 화면 크기: | 15.6 인치 대각선 | 밝기: | 1000 CD/m² (타이핑) |
|---|---|---|---|
| 결의: | FHD 1920 x 1080 | 관점: | 85 °/85 °/85 °/85 ° (CR≥10) |
| 운영 임시: | -20°C ~ +70°C | 인터페이스: | 30 핀 EDP 인터페이스 |
| 색상 깊이: | 16.7m 색상 (6bit + FRC) | 대비율: | 800 : 1 (타이핑) |
| LED 수명: | 50,000 시간의 수명 | 표면 처리: | 안티 글 레이, 3H 하드 코팅 |
| 색 역: | 72% NTSC | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 15.6” TFT 디스플레이 모듈,FHD TFT 디스플레이 모듈,1000nit TFT 디스플레이 모듈 |
||
샘플 요청: 표준 CTP 솔루션(야외 사용, 산업 등급에 적합) 및 사용자 정의 옵션에 대한 문의는 sales2@saef.com.cn으로 EU/US 지원팀에 문의하십시오.
사양
| 항목 | 사양 | 단위 |
| 화면 크기 | 15.6” 대각선 | |
| 드라이버 요소 | a-si TFT 액티브 매트릭스 | - |
| 픽셀 수 | 1920 x R.G.B. x 1080 | 픽셀 |
| 픽셀 피치 | 0.17925 (H) x 0.17925 (V) | mm |
| 픽셀 배열 | RGB 수직 스트라이프 | - |
| 디스플레이 색상 | 1670만 | 색상 |
| 투과 모드 | 일반적으로 검정색 | - |
| 표면 처리 | 하드 코팅 (3H), 눈부심 방지 | - |
| 전력 소비 | 셀 0.891W(최대) | - |
|
작동 온도 |
-20°C ~ +70°C | °C |
|
보관 온도 |
-30°C ~ +80°C | °C |
외부 치수
인터페이스 핀 정의
| 핀 | 기호 | 설명 |
| 1 | NC | 연결 없음 (LCD 테스트용 예약) |
| 2 | H_GND | 고속 접지 |
| 3 | ML1- | 보완 신호-레인 1 |
| 4 | ML1+ | 진정한 신호-메인 레인 1 |
| 5 | H_GND | 고속 접지 |
| 6 | ML0- | 보완 신호-레인 0 |
| 7 | ML0+ | 진정한 신호-메인 레인 0 |
| 8 | H_GND | 고속 접지 |
| 9 | AUX+ | 진정한 신호-보조 채널 |
| 10 | AUX- | 보완 신호-보조 채널 |
| 11 | H_GND | 고속 접지 |
| 12 | VCCS | 전원 공급 장치 +3.3V(일반) |
| 13 | VCCS | 전원 공급 장치 +3.3V(일반) |
| 14 | NC | 연결 없음 (LCD 테스트용 예약) |
| 15 | GND | 접지 |
| 16 | GND | 접지 |
| 17 | HPD | 핫 플러그 감지 |
| 18 | BL_GND | BL 접지 |
| 19 | BL_GND | BL 접지 |
| 20 | BL_GND | BL 접지 |
| 21 | BL_GND | BL 접지 |
| 22 | LED_EN | LED 컨버터의 BL_Enable 신호 |
| 23 | LED_PWM | LED 컨버터의 PWM 디밍 제어 신호 |
| 24 | NC | 연결 없음 (LCD 테스트용 예약) |
| 25 | NC | 연결 없음 (LCD 테스트용 예약) |
| 26 | LED_VCCS | BL 전원 |
| 27 | LED_VCCS | BL 전원 |
| 28 | LED_VCCS | BL 전원 |
| 29 | LED_VCCS | BL 전원 |
| 30 | NC | 연결 없음 (LCD 테스트용 예약) |

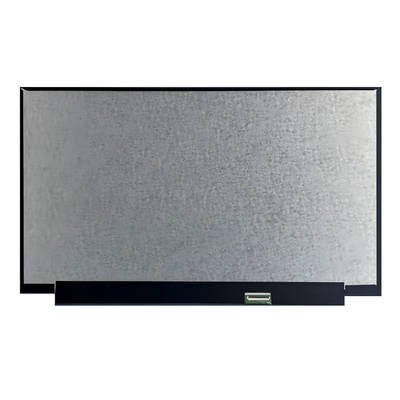

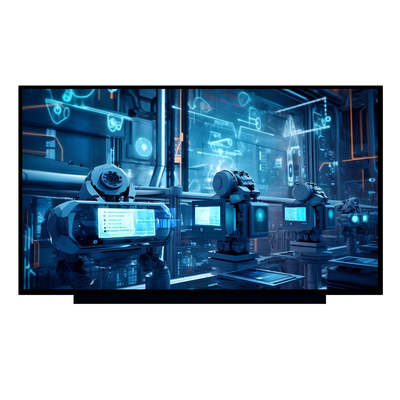

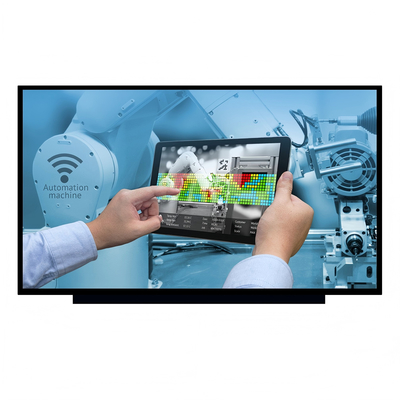

제품 이미지
