제품 상세 정보:
|
| 밝기: | 1000 CD/m² (햇빛 읽기 가능) | 화면 크기: | 13.3 인치 대각선 |
|---|---|---|---|
| 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) | 저장 온도: | -20°C ~ +70°C |
| 운영 임시: | +80' Ｃ에 대한 -30' Ｃ | 터치 기술: | 정전용량식 터치 패널 |
| 인터페이스: | 2 차선 EDP 1.2 (2.7Gbps) | 색 역: | 72% NTSC |
| 시야각: | 85' /85' /85' /85' | 백라이트 수명: | 50,000 시간 (LED, @25 ° C) |
| 표면 처리: | AG/AR/AF 코팅 (선택 가능) | 대비율: | 800 : 1 (일반) |
| 표면 경화: | ≥6H (안티 글 레이, 안개 10%) | IC 옵션: | Eeti, Ilitek, Cypress, Goodix |
| 환경 저항성: | 안개/표면 습도에서 작동 | 순응성: | ROHS, 할로겐 프리, ISO 9001/14001 (EU/US Certified) |
| 강조하다: | eDP 인터페이스 TFT LCD 디스플레이 모듈,산업용 TFT LCD 디스플레이 모듈,산업용 TFT LCD 디스플레이 모듈 |
||
극도의 가시성을 위한 업계 최고의 1000nits TFT 디스플레이
SFTO1330SM-7208A3CT2는 뛰어난 1000 cd/m2 밝기로 높은 밝기 성능을 재정의하며, 북미와 유럽 전역의 중요한 애플리케이션을 위해 설계되었습니다. 야외 키오스크에 이상적입니다.,산업용 HMI와 의료용 장비, 이 13.3인치 FHD TFT LCD 모듈은 직접 햇빛이나 높은 환경에서도 비교할 수 없는 명확성을 제공합니다.견고한 용량 터치 스크린 (장갑 호환) 및 극 넓은 작동 온도 범위 (-20°C ~ +70°C), 그것은 엄격한 EU/미국 산업 표준을 충족합니다.
핵심 혁신
햇빛으로 읽을 수 있는 명확성: 1000nits 밝기 + 72% NTSC 색상 스펙트럼
산업용 터치: 반등 덮개 유리 (6H 강도), 안개 / 응축 상태에서 작동을 지원합니다 (IP65 동등 강도).
고속 연결: 2선 eDP 1.2 인터페이스 (2.7Gbps) 는 실시간 제어 시스템에 대한 제로 레이그 데이터 전송을 보장합니다.
501000시간 백라이트: PWM 디밍 (100Hz~1.6KHz) 을 가진 에너지 효율적인 LED는 CCFL에 비해 전력 소비를 40% 감소시킵니다.
플러그 앤 플레이 통합: 3.3V 로직 전력 + 12V/24V 백라이트 입력을 지원하며 HDMI 2.0 드라이버 보드와 호환됩니다.
EU/미국 시장에 대한 기술 우월성
광학 우수성: 85° 관점, 800:1 대비 비율, 원활한 비디오 재생을 위한 <35ms 응답 시간.
극한 환경 준비: -20°C (빙상 상태) ~ +70°C (공장 바닥) 에서 작동하며, 72시간 습도/열 충격 인증.
제로 컴플라이언스 리스크: RoHS, 하로겐 없는, ISO 9001/14001 인증 ∙ 유럽 EMC 및 미국 FCC 지침에 완전히 부합합니다.
컴팩트 & 내구성: 얇은 5.2mm 프로필, 충격 저항성 디자인, EMI 보호 I-PEX 커넥터.
대상 애플리케이션
외장 결제 터미널 (POS/Kiosk)
산업용 제어판 (자동화, 로봇)
의료 영상 장치
교통 정보 엔터테인먼트 (버스, 기차)
스마트 공장 장비
전세계 고객 들 이 이 디스플레이 를 신뢰 하는 이유
세이프 테크놀로지 (센젠) 에서 제조된 SFTO1330SM-7208A3CT2는 최첨단 광학과 군사 수준의 내구성을 결합합니다. eDP 인터페이스는 NVIDIA Jetson과 통합을 단순화합니다.라즈베리 파이, 그리고 산업용 PC, 태양광에 가독 가능한 패널은 값비싼 외부 보호 장치를 제거합니다.이 모듈은 미국 내 신뢰성 기반 시장을 목표로 하는 OEM에 최적의 선택입니다., 독일, 영국, 스칸디나비아
외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | CABC_ EN / NC | - | CD용으로 예약 |
| 2 | H_GND | P | 하이 스피드 라운드 |
| 3 | 경로1_N | 난 | 신호 연결 경로 1 |
| 4 | 경로1_P | 난 | 실제 신호 연결 경로 1 |
| 5 | H_GND | P | 하이 스피드 라운드 |
| 6 | 경로0_N | 난 | 신호 연결 경로 0 |
| 7 | 경로0_P | 난 | 실제 신호 연결 경로 0 |
| 8 | H_GND | P | 하이 스피드 라운드 |
| 9 | AUX_CH_P | 난 | 진정한 신호 보조 채널 |
| 10 | AUX_CH_N | 난 | 보완 신호 보조 채널 |
| 11 | H_GND | P | 하이 스피드 라운드 |
| 12 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 13 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 14 | NC | 난 | LCD 제조업체용으로 예약 |
| 15 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 16 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 17 | HPD | 오 | HPD 신호 핀 |
| 18 | LED-1 | P | 백라이트 바닥 |
| 19 | LED-2 | P | 백라이트 바닥 |
| 20 | LED-3 | P | 백라이트 바닥 |
| 21 | LED-4 | P | 백라이트 바닥 |
| 22 | BL_ ENABLE | 난 | 백라이트 켜고 끄는 |
| 23 | BL_PWM_DIM | 난 | 시스템 PWM |
| 24 | SCL/NC | - | LCD 제조업체용으로 예약 |
| 25 | SDA/NC | - | LCD 제조업체용으로 예약 |
| 26 | BL_PWR | P | 백라이트 전력 |
| 27 | BL_PWR | P | 백라이트 전력 |
| 28 | BL_PWR | P | 백라이트 전력 |
| 29 | BL_PWR | P | 백라이트 전력 |
| 30 | NC | - | LCD 제조업체용으로 예약 |
광학적 특성
| 파라미터 | 조건 | 미네 | 타이프. | 맥스 | 단위 | |
|
시야 각 (CR>10) |
수평 | θL | - | 85 | - |
학위 |
| θ R | - | 85 | - | |||
| 수직 | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| 콘트라스트 비율 | 중앙 | 600 | 800 | - | - | |
| 반응 시간 | Tr+Td | - | 30 | 35 | ms | |
|
CF 색색성(CIE1931) |
빨간색 x |
타이프. -0.05 |
TBD |
타이프. +0.05 |
- | |
| 빨간색 y | TBD | - | ||||
| 녹색 x | TBD | - | ||||
| 녹색 y | TBD | - | ||||
| 파란색 x | TBD | - | ||||
| 파란색 y | TBD | - | ||||
| 흰색 x | (0.323) | - | ||||
| 흰색 | (0.379) | - | ||||
| NTSC 비율 | % | (72) | - | |||
|
중앙 화이트의 밝기 |
YLI | 800 | 1000 | cd/m2 | ||
백라이트 특성
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 공급 전압 | VBL | 5 | 12.0 | 37 | V |
|
백라이트 전원 전류 |
ILED | 6 |
- |
25 | mA |
| 뒷등 전원 공급 | PLED | 0.18 | - | 5.55 | W |
| 변조된 빛 신호 전압 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 밝기 조절 의무 비율 | 의무 | 1 | - | 100 | % |
| 밝기 조절 주파수 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 고전압 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 저전압 | VCNTL | 0 | - | 0.6 | V |
| LED 수명 | - | 40,000 | 50,000 | - | h |
CTP 사양
| 분류 | 매개 변수 | 사양 |
| 일반 | 구조 | 커버 글래스 + DITO 글래스 |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 | ≥6H (펜실 경화) | |
| 빛 전달 속도 | ≥85% | |
| 작동 온도 | -20°C ~ +70°C, RH ≤85% | |
| 저장 온도 | -30°C ~ +80°C, RH ≤85% | |
| 전기 | 인터페이스 | IIC / USB / UART |
| 터치 IC | IL12511 | |
| 전원 공급 전압 (VDD) | 3.3V 또는 5V (선택) | |
| 호스트 저항 (SDA/SCL) | 메인보드에서 구성할 수 있습니다. | |
| 환경 | 운영 조건 | 안개/지상수에서 작동합니다 |
| 표면 특성 | 표면 잉크 | 자외선 방지 |
| 표면 처리 | 반등 (무스: 10%) | |
| LCD-TP 라미네이션 | OCA (광적으로 선명한 접착제) | |
| 준수 | 물질적 표준 | RoHS 및 할로겐 없는 적합성 |

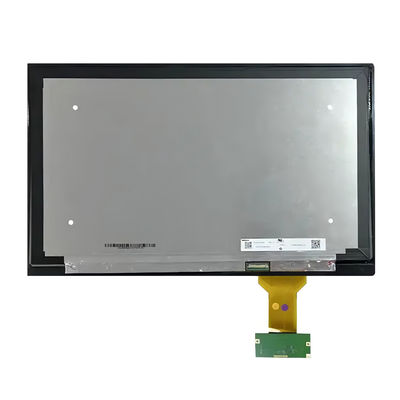

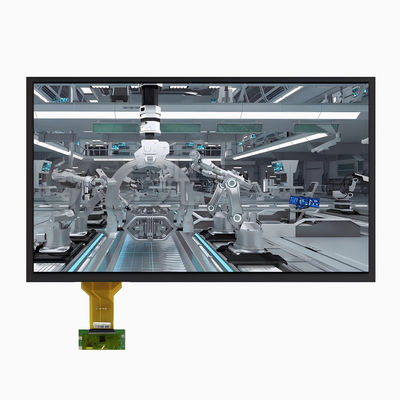

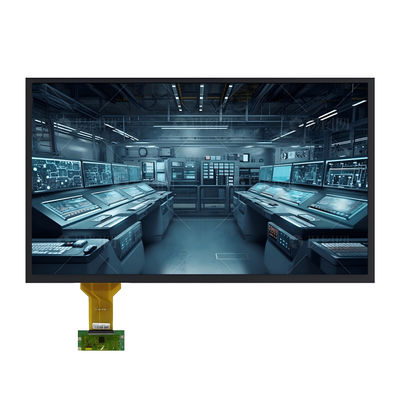

제품 이미지
