제품 상세 정보:
|
| 표시 크기: | 4.3 인치 (480 × 272) | 디스플레이 밝기: | 1000 CD/m² (햇빛 읽기 가능) |
|---|---|---|---|
| 패널 기술: | IPS(평면 내 스위칭) | 색상 깊이: | 1,670만 가지 색상 |
| 대비율: | 10001 (유례적) | 관점: | 85 ° 모든 방향 (CR≥10) |
| 터치 기술: | I2C 용량 성 (G+G 구조) | 운영 임시: | -35 ° C ~ +85 ° C (산업 범위) |
| 인터페이스: | RGB 24 비트 병렬 | 드라이버 IC: | ST7283 (Ram-Less Architecture) |
| 백라이트: | 16 주도 가장자리 조명 (4 × 4 시리즈) | 순응성: | Rohs/Reach, 할로겐 프리 |
| ESD 보호: | ± 8kV 공기 / ± 4kV 접촉 (IEC 61000-4-2) | 특별 특징: | 글러브/습식 터치지지, IP65 옵션 |
| 강조하다: | 4.3인치 IPS TFT LCD,1000nit high brightness display,capacitive touch TFT screen |
||
극한 환경용 1000nit 고 밝기 IPS 디스플레이
SFTO430HD-7338A-CT는 1000nit IPS 패널과 산업용 용량 터치를 결합하여 미국 야외 장비 및 독일 산업 HMI를 위해 햇빛에서 읽을 수있는 성능을 제공합니다.광학 맑음과 신뢰성이 협상 불가능한 애플리케이션을 위해 설계된:
| 분류 | 이 모듈 | 전형적인 경쟁자 |
|---|---|---|
| 밝기 | 1000 cd/m2 (지속적) | 600~800 cd/m2 |
| 온도 범위 | -30°C ~ +80°C | -20°C ~ +70°C |
| 촉각 민감성 | 0.5mm (수갑 모드) | 1.5mm+ |
| 에너지 효율성 | 112mW (최대 백라이트) | 150~200mW |
| 광학 선명성 | 85% 광전달 | 70~75% |
픽셀-퍼펙트 IPS: γ-조정 (ΔE<1.5) 와 함께 0.198mm 픽셀 피치
동일성 보증: 9 구역 격자 전체에서> 80%의 밝기 동일성
제로 컬러 ಶಿಫ트: CIE1931 좌표: 흰색 (0.307x, 0.330y)
진동 저항: 1.5mm 진폭 @55Hz (IEC 60068-2-6)
화학적으로 단단한 표면: 용매/해독제에 저항 (DIN 58196)
밀폐 된 결합: OCA/OCR 라미네이션은 안개질을 방지합니다.
ST7283 드라이버: 외부 RAM 비용을 제거
신호 무결성: CLK jitter <0.1T (40MHz 동작)
저소음 설계: DEN/HSYNC/VSYNC 보호 라우팅
| 시장 | 중요 사용 사례 | 핵심 가치 |
|---|---|---|
| 미국 (아웃도어) | 건설 장비 디스플레이 | 1000nit 햇빛 가독성 |
| 독일 (산업) | 공장 로봇 HMI | -30°C 냉동 시작, 장갑 접촉 |
| 의학적 | 휴대용 수술용 모니터 | IP65 밀폐, 화학 저항성 |
| 교통 | 철도 제어판 | 55Hz 진동 저항성 |
준수 및 인증
▸ EU: EN 62368-1, RoHS/REACH, VDE 0805 (독일)
● 미국: FCC 15B 부분, UL 60950-1
● 신뢰성: 120hr 열 사이클 (-35°C~85°C), ISTA 3A 떨어지기 테스트
기계적 차원
제품 정보
| 항목 | 사양 | 단위 |
| LCD 크기 | 4. 3 | 인치 |
| 패널 타입 | IPS |
- |
| 결의 | 480xRGBx272 | 픽셀 |
| 표시 모드 | 보통은 검은색 |
- |
| 색상 수 | 16.7M |
- |
| 관측 방향 | 모두 |
- |
| NTSC | 50% |
- |
| 콘트라스트 비율 | 1000 |
- |
| 광력 | 1000 | cd/m2 |
| 모듈 크기 | 67.20 ((H) x105.5 ((V) x2.92 ((D) | mm |
| 패널 액티브 영역 | 95.04X5386 | mm |
| 픽셀 피치 | 0.198x0.198 | mm |
| 픽셀 배열 | RGB 스트립 | |
| 무게 | TBD | g |
| 드라이버 IC | ST7283 |
- |
| 드라이버 IC RAM 크기 | 램이 적어 | 조금 |
| 빛의 근원 | 1 6 LED 칩 |
- |
| 인터페이스 | RGB 24BIT |
- |
|
작동 온도 |
-30~+80 | °C |
| 저장 온도 | -35~+85 | °C |
CTP 사양
| 분류 | 매개 변수 | 사양 |
|
일반 |
구조 | 커버 글래스 + ITO 센서 글래스 (G+G) |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 | ≥6H (펜실 경화) | |
| 빛 전달 속도 | ≥85% | |
| 작동 온도 | -30°C ~ +80°C, RH ≤90% | |
| 저장 온도 | -35°C ~ +85°C, RH ≤90% | |
|
전기 |
인터페이스 | I2C |
| 터치 IC | FT5446 | |
| 전원 공급 전압 (VDD) | 2.8V ~ 3.3V | |
| 호스트 저항 (SDA/SCL) | 메인보드에서 구성할 수 있습니다. | |
|
환경 |
운영 조건 |
안개 / 표면 물 / 장갑에서 작동 |
|
표면 성질 |
표면 잉크 | 맑은 타입 |
| 표면 처리 | 사용자 정의 | |
| LCD-TP 라미네이션 | AIR, OCA 및 OCR 채권 선택 | |
| 준수 | 물질적 표준 | RoHS 및 할로겐 없는 적합성 |
인터페이스 핀 정의
| 핀 번호 | 기호 |
기능 |
| 1 | LEDK | 백라이트 카토드 |
| 2 | LED_A | 백라이트 안오드 |
| 3 | GND | 토지 |
| 4 | VCC | LCM용 아날로그 전원 공급 장치 (2.8V) |
| 5-12 | R0-R7 | 데이터 버스 |
| 13-20 | G0-G7 | 데이터 버스 |
| 21-28 | B0-B7 | 데이터 버스 |
| 29 | GND | 토지 |
| 30 | CLK | RGB I/F의 픽셀 시계 신호 |
| 31 | DISP | 표시 |
| 32 | HSYNC | 수평 동기화 RGB I/F 신호 |
| 33 | VSYNC | 수직 동기화 RGB I/F 신호 |
| 34 | DEN | RGB I/F DE 모드에서 데이터 활성화 신호 |
| 35 | NC | |
| 36 | GND | 토지 |
| 37 | XR | 터치 패널 핀 |
| 38 | YD | 터치 패널 핀 |
| 39 | XL | 터치 패널 핀 |
| 40 | YU | 터치 패널 핀 |
절대 최대 등급
| 항목 | 기호 | 가치 | 단위 | 언급 |
| 아날로그 전원 공급 전압 | VDD | -0.3~+46 | V |
- |
| 논리 입력 전압 범위 | VIN | -0.3 ~VDDI+03 | V |
- |
| 논리 출력 전압 범위 | VO | -0.3 ~VDDI+03 | V |
- |
전형적인 운용 조건
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 공급 전압 | VDD | 3.0 | 3.3 | 3.6 | V |
| NVM 공급 전압 | VPP | 7.4 | 7.5 | 7.6 | V |
| 입력 고전압 | HIV | 0.7*VDD |
- |
VDD | V |
| 입력 저전압 | VIL |
DGND |
- |
0.3*VDD | V |
| 출력 고전압 | VOH | VDD-04 |
- |
VDD | V |
| 출력 저전압 | VOL | DGND |
- |
DGND+04 | V |
광학적 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 | ||
|
관람 각 범위 |
왼쪽 | θL |
CR ¥10 |
80 | 85 |
- |
학위 |
|
| 맞아요 | θR | 80 | 85 |
- |
||||
| 위쪽 | θT | 80 | 85 |
- |
||||
| 바닥 | θB | 80 | 85 |
- |
||||
|
반응 시간 |
톤+토프 |
θ=Ф=0 ̊ |
- |
40 |
ms |
|||
| 콘트라스트 비율 |
CR |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
| 광력 | L | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
|
색상 염색성 (CIE1931) |
흰색 |
Wx |
정상
θ=Ф=0 ̊ |
0.307 |
- |
|||
| 와이 | 0.33 | |||||||
|
빨간색 |
Rx | 0.608 | ||||||
| RY | 0323 | |||||||
|
녹색 |
Gx | 0.317 | ||||||
| GY | 0.549 | |||||||
|
파란색 |
Bx | 0.145 | ||||||
| 에 의해 | 0.138 | |||||||
| 통일성 | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% | ||

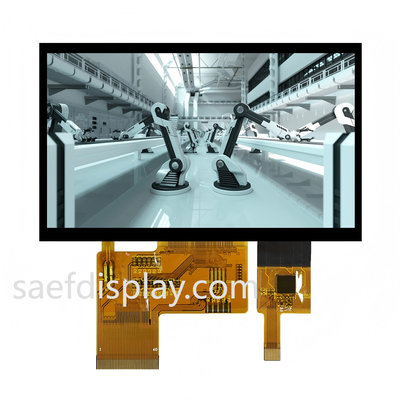

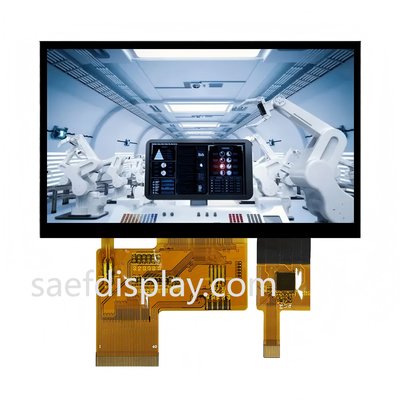

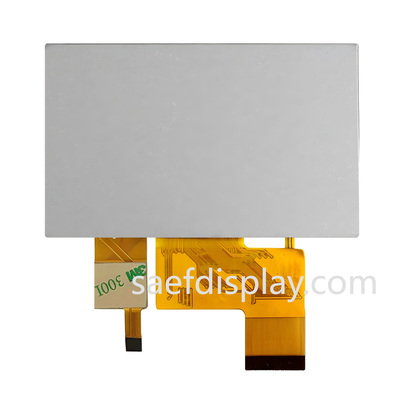

제품 이미지
