제품 상세 정보:
|
| Display Size: | 27-inch | 표면 휘도: | 1000 CD/m² (일반) |
|---|---|---|---|
| Resolution: | 3840×2160 (UHD) | 인터페이스: | 4 차선 EDP 1.4 (5.4Gbps) |
| 대비율: | 10001 (유례적) | 핀 번호: | 30핀 |
| Viewing Angle: | 89° (CR>10, All Directions) | Mounting: | Vesa Mount Compatible |
| Color Depth: | 1.07 B (8bit+A-FRC) | Color Gamut: | NTSC 90%, sRGB 98% (Typical) |
| Power Supply: | 10V ±1V (Logic), 24V (Backlight) | 운영 임시: | 0C 내지 +50C |
| 저장 온도: | -20C 내지 +60C | Backlight Lifetime: | 30,000 Hours (L70 @ 25°C) |
| Response Time: | 14ms (GTG Typical) | Compliance: | RoHS, Halogen-Free, REACH |
| 강조하다: | 산업용 TFT 디스플레이 4K,UHD 산업용 TFT 디스플레이,고 밝기 산업용 TFT 디스플레이 |
||
SFTO2700B-7125AN – 27” UHD 고휘도 산업용 TFT 디스플레이 (EU 및 US 시장용 전문 애플리케이션)
SFTO2700B-7125AN은 미국과 유럽의 까다로운 환경을 위해 설계된 최첨단 27인치 초고화질(UHD 4K) 산업용 TFT 디스플레이입니다. 엔지니어, 시스템 설계자 및 기술 전문가를 위해 설계된 이 디스플레이는 뛰어난 밝기(1000 cd/m²), 낮은 반사율 및 업계 최고의 색상 정확도를 결합하여 산업 자동화, 의료 영상, 옥외 키오스크 및 전문 AV 시스템에서 최적의 성능을 제공합니다.
4K UHD 해상도(3840 × 2160): 데이터 집약적인 애플리케이션을 위한 선명한 시각적 표현 보장.
고휘도 및 명암비: 직사광선 및 저조도 조건에서 가시성을 위한 1000 cd/m² 밝기 및 1000:1 명암비.
고급 색상 재현: 설계, 시뮬레이션 및 검사 워크플로우에서 정확한 색상 일치를 위한 NTSC 90% 및 sRGB 98% 색상 영역을 갖춘 10비트 색상 심도(8비트 + A-FRC).
낮은 반사 코팅: 밝은 환경에서 원활한 작동을 위해 눈부심 최소화.
넓은 시야각(178°): 극단적인 각도에서도 일관된 이미지 품질 유지.
산업 등급 내구성: -20°C ~ +70°C의 온도 범위에서 안정적으로 작동.
EU 및 US 표준 준수: 글로벌 배치를 위한 RoHS, REACH, CE, FCC 및 IP65 전면 패널 인증.
인터페이스: 고속 데이터 전송을 위한 eDP 4채널(반전 유형), 5.4Gbps 링크 속도.
픽셀 구조: 수직 RGB 스트라이프 픽셀 배열을 갖춘 a-Si TFT 액티브 매트릭스.
백라이트: 균일한 조명 및 에너지 효율성을 위한 엣지형 LED.
장착: 산업용 인클로저에 유연하게 통합할 수 있도록 VESA 호환(200 x 200 mm).
전문적인 사용을 위해 설계됨: 열악한 환경의 머신 비전, 제어 패널 및 디지털 사이니지에 이상적.
글로벌 규정 준수: 조달 간소화를 위해 EU(CE, RoHS) 및 US(FCC) 시장에 사전 인증됨.
신뢰성 및 수명: 50,000시간 이상 작동(일반적)에 대해 엄격하게 테스트됨.
대상 애플리케이션:
산업 자동화 및 HMI 시스템
옥외 디지털 사이니지 및 키오스크
의료 영상 및 진단 장비
자동차 및 항공우주 제어 패널
전문 비디오 월 및 시뮬레이션 시스템
SFTO2700B-7125AN을 다음 프로젝트에 통합할 준비가 되셨습니까? 데이터시트, CAD 파일 또는 샘플 요청은 당사 엔지니어링 팀에 문의하십시오. 당사의 EU/US 기반 지원은 애플리케이션에 대한 원활한 규정 준수 및 기술 지침을 보장합니다.
기계적 치수
| 매개변수 | 사양 | 단위 |
| 활성 영역 | 596.736(H)×335.664(V) | mm |
| 픽셀 수 | 3840(H)×2160(V) | 픽셀 |
| 픽셀 피치 | 0.1554(H)×0.1554(V) | mm |
| 픽셀 배열 | RGB 수직 스트라이프 | |
| 색상 심도 | 1.07 B(8bit+A-FRC) | 색상 |
| 디스플레이 모드 | 일반적으로 검정색 | |
| 치수 개요 | 630.0(H)×368.2(V)×20.98(깊이) | mm |
| 무게 | 3340(일반) | g |
| 베젤 너비(L/R/U/D) | 13.71/13.71/13.74/13.74 | mm |
| 표면 처리 | 헤이즈 25%, 3H | |
| 백라이트 | 긴 측면, 2-LED 조명 바 유형 |
전기적 사양
| 매개변수 | 최소 | 일반 | 최대 | 단위 | |
| 전원 공급 전압 | VDD | 9 | 10.0 | 11 | V |
| 전원 공급 전류 | DD | - | 460 | 900 | |
| In-Rush 전류 | IRUSH | - | 2.0 | 3.0 | |
| 허용 가능한 입력 리플 전압 | VRF | - | - | 400 | |
|
높은 레벨 차동 입력 임계 전압 |
VIH |
- |
- |
+100 | |
|
낮은 레벨 차동 입력 임계 전압 |
VIL | -100 |
- |
mV | |
| 차동 입력 전압 | |VID | |
100 |
- | 600 | mV |
| 차동 입력 공통 모드 전압 | Vcm |
0 |
2 | ||
|
전력 소비 |
PD | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| Ptotal | - | 59.6 | - | W | |
백라이트 유닛 사양
| 매개변수 | 최소 | 일반 | 최대 | 단위 | |
| LED 라이트 바 입력 전압(입력 핀당) | VPIN | 33.6 | 37.2 | 39.6 | V |
|
LED 라이트 바 입력 전류(입력 핀당) |
IPIN |
- |
110 |
mA |
|
| LED 전력 소비 | PBL | - |
55 |
58 | W |
| LED 수명 |
- |
30,000 |
- |
시간 | |
LCD 모듈 광학 사양
| 매개변수 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 | ||
|
시야각 범위 |
수평 |
Θ3 |
|
85 |
89 | - | 도. | |
| Θ9 | 85 | 89 | - | 도. | ||||
|
수직 |
Θ12 | 85 | 89 | - | 도. | |||
| Θ6 | 85 | 89 | - | 도. | ||||
| 휘도 명암비 | CR |
Θ = 0. (중앙) 일반 보기 각도 |
700 | 1000 | ||||
| 백색 휘도 | 800 | 1000 | - | cd/m2 | ||||
| 백색 휘도 균일성 | 80 | 85 | % | |||||
|
색상 재현 |
|
|
0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| Ry | 0.269 | 0.299 | 0.329 | - | ||||
|
녹색 |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| Gy | 0.649 | 0.679 | 0.709 | - | ||||
|
파란색 |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| By | 0.029 | 0.059 | 0.089 | - | ||||
|
응답 시간 |
GTG | Tg | 14 | 20 | ms | |||
| 크로스 토크 | CT | - | - | 2.0 | % | |||
핀 정의
| 핀 번호 | 기호 | 기능 |
| 1 | VDD | 전원 공급 장치(10.0V) |
| 2 | VDD | 전원 공급 장치(10.0V) |
| 3 | VDD | 전원 공급 장치(10.0V) |
| 4 | VDD | 전원 공급 장치(10.0V) |
| 5 | VDD | 전원 공급 장치(10.0V) |
| 6 | GND | 접지 |
| 7 | GND | 접지 |
| 8 | NC |
SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | GND | GND |
| 11 | HPD | 핫 플러그 감지 신호 |
| 12 | GND | 접지 |
| 13 | DAUXN | 보조 용 음수 신호 |
| 14 | DAUXP | 보조 용 양수 신호 |
| 15 | GND | 접지 |
| 16 | DRX0P 9 | eDP Lane0용 양수 신호 |
| 17 | DRX0N | eDP Lane0용 음수 신호 |
| 18 | GND | 접지 |
| 19 | DRX1P | eDP Lane1용 양수 신호 |
| 20 |
DRX1N |
eDP Lane1용 음수 신호 |
|
21 |
GND | 접지 |
| 22 | GRX2P | eDP Lane2용 양수 신호 |
| 23 | DRX2N | eDP Lane2용 음수 신호 |
| 24 | GND | 접지 |
| 25 | DRX3P | eDP Lane3용 양수 신호 |
| 26 | DRX3N | eDP Lane3용 음수 신호 |
| 27 | GND | 접지 |
| 28 | GND | 접지 |
| 29 | NC | 연결 없음 |
| 30 | BIST | BIST 기능 |

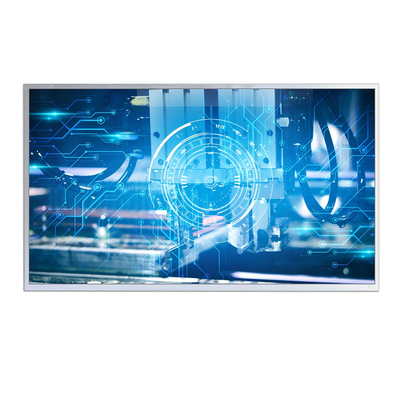

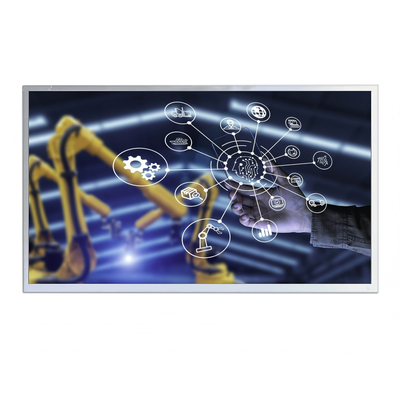

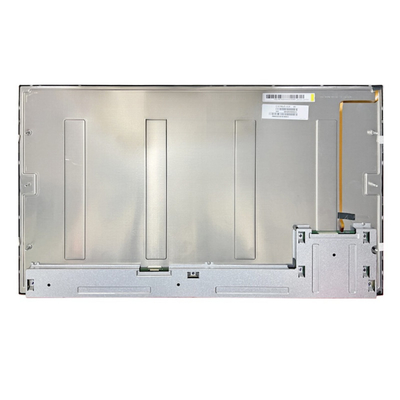

제품 Image
