제품 상세 정보:
|
| 제품: | 5.7인치 TFT LCD 디스플레이 | 결의: | 640x480 VGA |
|---|---|---|---|
| 밝기: | 500 cd/m² (일반) | 관측 방향: | 80° (모든 방향, CR≥10) |
| 대비율: | 1200:1 | 인터페이스: | 6비트 RGB (40핀) |
| 운영 임시: | +80' Ｃ에 대한 -30' Ｃ | 사용자 정의: | 유리/센서/FPC 맞춤 |
| 드라이버 IC: | JD9168S | LED 수명: | 30,000 시간 |
| 터치: | 정전 용량 방식 (PCAP) | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | PCAP 터치 산업 TFT LCD,JD9168S 산업용 TFT LCD,640x480 산업용 TFT LCD |
||
견고한 5.7" TFT LCD 디스플레이 500Nits, PCAP 터치 포함 - 산업 등급 광범위 온도
Saef Technology의 SFTO570DX-7263AN은 극한 환경에서 뛰어난 성능을 제공합니다. 500 nits 밝기, -30°C ~ +80°C 작동 범위, 80° 모든 방향 시야각을 갖춘 이 5.7인치 VGA TFT는 유럽 및 북미 지역의 산업용 HMI, 의료 기기 및 자동차 대시보드를 위해 설계되었습니다.
✅ 극한 환경 준비 완료: 북극의 추위부터 사막의 더위까지(-30°C~80°C)에서 작동하며 120시간 열충격 인증을 받았습니다.
✅ 산업 내구성: 3H 경화 표면은 스크래치에 강하며 + 무작위 진동 저항(0.015G²/Hz, 5-500Hz)을 견딥니다.
✅ 최적화된 전력: 1.5W 백라이트 소비 + PWM 디밍 제어(1-50kHz)만 사용합니다.
✅ 높은 시각적 선명도: 1200:1 명암비 + 60% NTSC 색상 영역.
원활한 터치 통합
프로젝션 정전 용량(PCAP) 터치 사용자 정의로 솔루션을 업그레이드하십시오:
유리 옵션: Gorilla Glass®/강화 유리/PMMA, AG/AR/AF 코팅 포함.
센서 유연성: 유리/필름/필름+필름 스택 + 맞춤형 FPC 모양.
컨트롤러 호환성: EETI, ILITEK, Cypress, Goodix (I²C/USB/RS232 인터페이스).
신속한 프로토타입 제작: 디스플레이+터치 콤보의 경우 4주 샘플 리드 타임.
적합 대상: 의료 멸균 가능 인터페이스, 자동차 대시보드, 공장 자동화 제어.
제품 사양
| 항목 | 사양 | 단위 |
| LCD 유형 | TFT | - |
| 디스플레이 색상 | 16.7M | - |
| 시야 방향 | IPS, 모든 시야각 | O'Clock |
| 작동 온도 | -30~+80 | °C |
| 보관 온도 | -30~+80 | °C |
| 모듈 크기 | 외형 도면 참조 | mm |
| 활성 영역(W × H) | 115.20X86.40 | mm |
| 도트 수 | 640 x 480 | 도트 |
| LCM 컨트롤러 | JD9168S | - |
| 전원 공급 전압 | 3.3 | V |
| 백라이트 | 3S7P-LEDs (흰색) | 개 |
| 인터페이스 | RGB 인터페이스 | - |
외부 치수
절대 최대 정격
| 항목 | 기호 | 최소 | 최대 | 단위 |
| 공급 전압 전압 | VCC | -0.3 | 3.3 | V |
| 백라이트 공급 전압 | VLED | -0.3 | 6.0 | V |
| 작동 온도 | Top | -30 | 80 | °C |
| 보관 온도 | Tst | -30 | 80 | °C |
백라이트 특성
| 항목 | 기호 | 일반 값 | |
| 공급 전압 | VLED | 5V | |
| 공급 전류 | IL | 300 - mA | |
| 전력 소비 | PL | 1.5 - W | |
| PWM 제어 주파수 | FPDIM | 50K Hz | |
| 백라이트 ON-OFF | 높음 |
VEN |
1.4 VLED V |
| 낮음 | 0 - 0.4 V | ||
| PWM 제어 레벨 | 높음 |
VPDIM |
1.5 V |
| 낮음 | 0 - 0.4 V | ||
| 균일성 | ΔBp | 80% | |
| 수명 | 시간 | 40K 시간 | |
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 정의 |
| 1 | U/D | I | 패널 모듈의 상/하 스캔 방향. |
| 2 | NC | - | 연결 없음. |
| 3 | HSYNC | I | RGB 인터페이스의 수평 동기화 입력. |
| 4-6 | VLED | P | LED 드라이버용 전원 공급 장치. |
| 7 | VCC | P | TFT용 전원 공급 장치. |
| 8 | VSYNC | I | RGB 인터페이스의 수직 동기화 입력. |
| 9 | DE | I | RGB 인터페이스의 데이터 활성화 입력. |
| 10 | XL | I | 연결 없음. |
| 11 | YU | I | 연결 없음. |
| 12 | ADJ | I | PWM 신호 입력 핀. |
| 13-15 | B5-B3 | I | 파란색 데이터 버스. |
| 16 | VSS | P | 접지. |
| 17-19 | B2-B0 | I | 파란색 데이터 버스. |
| 20 | VSS | P | 접지. |
| 21-23 | G5-G3 | I | 녹색 데이터 버스. |
| 24 | VSS | P | 접지. |
| 25-27 | G2-G0 | I | 녹색 데이터 버스. |
| 28 | VSS | P | 접지. |
| 29-31 | R5-R3 | I | 빨간색 데이터 버스. |
| 32 | VSS | P | 접지. |
| 33-35 | R2-R0 | I | 빨간색 데이터 버스. |
| 36 | XR | I | 연결 없음. |
| 37 | YD | I | 연결 없음. |
| 38 | DCLK | I | RGB 인터페이스의 픽셀 클럭 입력. |
| 39 | VSS | P | 접지. |
| 40 | L/R | I | 패널 모듈의 왼쪽/오른쪽 스캔 방향. |

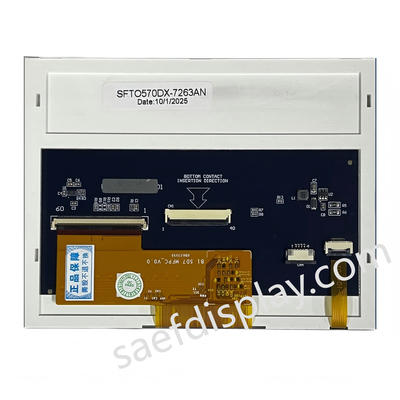

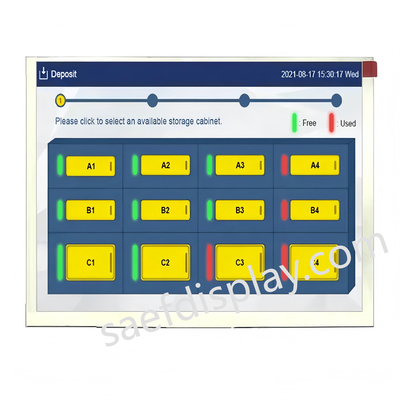

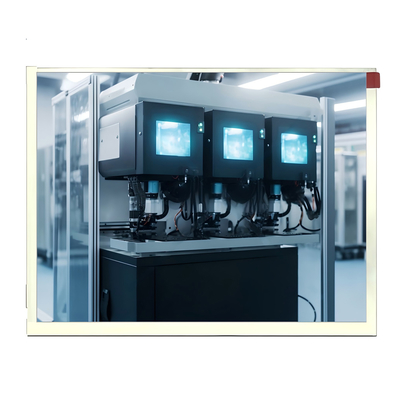

제품 이미지
