제품 상세 정보:
|
| 모델 번호: | SFTO2700RX-7322AN | 화면 크기: | 27 인치 대각선 |
|---|---|---|---|
| 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) | 밝기: | 1000cd/m² |
| 저장 온도: | +60' Ｃ에 대한 -20' Ｃ | 운영 임시: | +50' Ｃ에 대한 0' Ｃ |
| 대비율: | 1000:1(일반) | 인터페이스: | 듀얼 채널 LVD (2 픽셀/시계) |
| 응답 시간: | 14ms (온/오프, 타이핑) | 백라이트: | 50,000 시간 |
| 표면 처리: | AG/AR/AF 코팅 (선택 가능) | 터치 기술: | PCAP (CTP) 선택 사항 |
| 커버 글라스: | 고릴라 유리/강화 유리/PMMA (Custom) | 터치 포인트: | 10점 멀티 터치 |
| 터치 인터페이스: | I2C/USB/RS232 (구성 가능) | IC 옵션: | Eeti, Ilitek, Cypress, Goodix |
| 사용자 정의: | 실크 프린팅, 로고, 컷 아웃 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | RGB 스트립 해상도 TFT LCD 디스플레이,태양광으로 읽을 수 있는 TFT LCD 디스플레이,27 ′′ TFT LCD 디스플레이 |
||
1000니트 햇빛 가독형 27" TFT LCD - 맞춤형 산업용 디스플레이 솔루션
Saef Technology의 SFTO2700SM-7322AN은 까다로운 환경을 위해 설계된 고휘도 27인치 TFT LCD입니다. 1000니트 피크 휘도, 눈부심 방지 3H 강화 표면, 178° 광시야각을 갖춰 직사광선에서도 뛰어난 가시성을 제공하며, 유럽 및 북미 지역의 옥외 키오스크, 산업용 HMI, 의료 장비에 이상적입니다.
✅ Ultra-HD 선명도: 1920x1080 FHD 해상도와 1670만 색상으로 선명한 이미징 보장.
✅ 견고한 신뢰성: -20°C~60°C 극한 환경(보관)에서 작동하며 열 충격(24 사이클 테스트)을 견딥니다.
✅ 전력 효율성: 1000니트 출력을 유지하면서도 최대 5.3W 소비전력.
✅ 긴 수명: 50,000시간 LED 백라이트(50% 밝기 유지).
고객의 필요에 맞춰 제작
OEM/ODM 파트너를 위한 엔드 투 엔드 맞춤화 제공:
패널 수정: 디스플레이 크기 조정(비표준 치수 지원).
인터페이스 유연성: LVDS, eDP, HDMI 변환.
펌웨어 통합: 맞춤형 OSD, 감마 조정, 전원 시퀀싱.
신속한 프로토타입 제작: 샘플 제작 4주 소요.
특수 응용 분야에 이상적: 항공기 디스플레이, 군용 차량, 고휘도 의료용 모니터.
사양
| 항목 | 단위 | 사양 |
| 화면 대각선 | mm | 27.0” |
| 활성 영역 | mm | 597.888(H) x 336.312(V) |
| 픽셀 H x V | - | 1920(x3) x 1080 |
| 픽셀 피치 | um | 31.14(트라이어드당) x31.14 |
| 픽셀 배열 | - | R.G.B. 수직 스트라이프 |
| 디스플레이 모드 | - | 일반적으로 검정 |
| 응답 시간 | msec | 14ms (typ., on/off) |
| 무게 | 그램 | TBD |
| 전기 인터페이스 | - | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 |
| 지원 색상 | - | 1670만 색상 |
| 표면 처리 | - | 눈부심 방지, 3H |
| 작동 온도 | ℃ |
0 ~ +50 |
| 보관 온도 | ℃ | -20 ~ +60 |
외부 치수
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 |
| 1 | RxO0- | 음의 LVDS 차동 데이터 입력(홀수 데이터) |
| 2 | RxO0+ | 양의 LVDS 차동 데이터 입력(홀수 데이터) |
| 3 | RxO1- | 음의 LVDS 차동 데이터 입력(홀수 데이터) |
| 4 | RxO1+ | 양의 LVDS 차동 데이터 입력(홀수 데이터) |
| 5 | RxO2- | 음의 LVDS 차동 데이터 입력(홀수 데이터) |
| 6 | RxO2+ | 양의 LVDS 차동 데이터 입력(홀수 데이터) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 음의 LVDS 차동 클럭 입력(홀수 클럭) |
| 9 | RxOCLK+ | 양의 LVDS 차동 클럭 입력(홀수 클럭) |
| 10 | RxO3- | 음의 LVDS 차동 데이터 입력(홀수 데이터) |
| 11 | RxO3+ | 양의 LVDS 차동 데이터 입력(홀수 데이터) |
| 12 | RxE0- | 음의 LVDS 차동 데이터 입력(짝수 데이터) |
| 13 | RxE0+ | 양의 LVDS 차동 데이터 입력(짝수 데이터) |
| 14 | GND | 접지 |
| 15 | RxE1- | 음의 LVDS 차동 데이터 입력(짝수 데이터) |
| 16 | RxE1+ | 양의 LVDS 차동 데이터 입력(짝수 데이터) |
| 17 | GND | 접지 |
| 18 | RxE2- | 음의 LVDS 차동 데이터 입력(짝수 데이터) |
| 19 | RxE2+ | 양의 LVDS 차동 데이터 입력(짝수 데이터) |
| 20 | RxECLK- | 음의 LVDS 차동 클럭 입력(짝수 클럭) |
| 21 | RxECLK+ | 음의 LVDS 차동 클럭 입력(짝수 클럭) |
| 22 | RxE3- | 음의 LVDS 차동 데이터 입력(짝수 데이터) |
| 23 | RxE3+ | 양의 LVDS 차동 데이터 입력(짝수 데이터) |
| 24 | GND | 접지 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결 없음 |
| 28 | VDD | 전원 공급 장치 입력 전압 5V |
| 29 | VDD | 전원 공급 장치 입력 전압 5V |
| 30 | VDD | 전원 공급 장치 입력 전압 5V |
광학적 특성
| 매개변수 | 조건 | 최소 | Typ. | 최대 | 단위 | |
|
시야각 (CR>10) |
수평 | θL | 89 | - |
도 |
|
| θR | 89 | - | ||||
| 수직 | θT | 89 | - | |||
| θB | 89 | - | ||||
| 명암비 | 중앙 | 700 | 1000 | - | - | |
| 응답 시간 | Tr+Td | - | 14 | 20 | ms | |
|
CF 색상 색도 (CIE1931) |
빨강 x |
Typ. -0.03 |
0.646 |
Typ. +0.03 |
- | |
| 빨강 y | 0.341 | - | ||||
| 녹색 x | 0.327 | - | ||||
| 녹색 y | 0.612 | - | ||||
| 파랑 x | 0.143 | - | ||||
| 파랑 y | 0.041 | - | ||||
| 흰색 x | 0.283 | - | ||||
| 흰색 y | 0.289 | - | ||||
| 흰색의 중앙 휘도 | YLI | 800 | 1000 | cd/m2 | ||

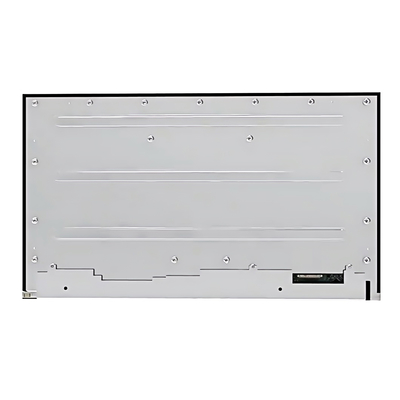

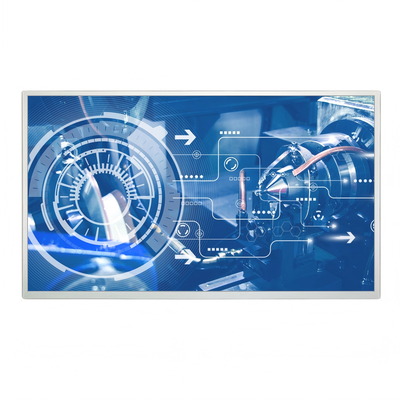

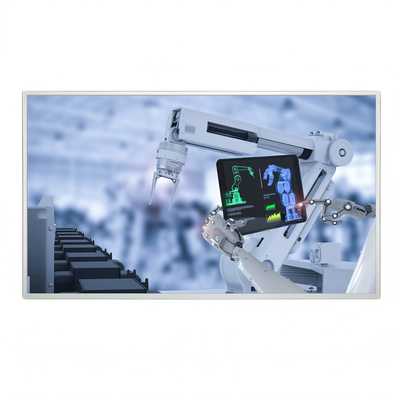

제품 이미지
