제품 상세 정보:
|
| 제품: | 2.8 TFT LCD로 조금씩 움직이세요 | 결의: | 480 x 640 픽셀 |
|---|---|---|---|
| 색상: | 262K | 디스플레이 타입: | IPS TFT LCD |
| 인터페이스: | RGB | 관점: | 80°/80°/80°/80°(L/R/U/D) |
| 드라이버 IC: | ST7701S | 연결: | 접속구의 형태 |
| 표면 휘도: | 1000 cd/m2 (나이트) | 신청서: | 산업, 의료, 자동차 |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.8 인치 TFT LCD 모듈,고 휘도 TFT LCD 모듈,480x640 TFT LCD 모듈 |
||
이 항목에 대해 SFTO280PY-7201AN
| 스펙 카테고리 | 세부 사항 |
|---|---|
| 밝기 | 1000 닛 (cd/m2) 표준 산업용 디스플레이보다 60% 더 밝다 |
| 화면 크기 | 2.8인치 (삼각형), 43.2x57.6mm 디스플레이 영역 |
| 결의 | 480RGB ((H) × 640 ((V) 픽셀 ️ 상세한 그래픽과 텍스트를 위한 완벽한 |
| 인터페이스 | SPI 제어 (핀 27-29) 와 RGB 인터페이스, 주류 MCU와 호환 |
| 관점 | 80°/80°/80°/80° (L/R/U/D) 모든 방향에서 전체 시야 명확성 |
| 콘트라스트 비율 | 1200∙ ∙ 빛과 어두운 요소들 사이의 뚜렷한 차이 |
| 백라이트 | LED 사이드 라이트 타입 (6개의 LED), 11.2-13.6V, 4만 시간 수명 |
| 온도 범위 | 작동: -20°C ~ 70°C; 보관: -30°C ~ 80°C |
| 크기 | 46.2x65.2x2.3mm (±0.2mm) ∙ 콤팩트한 설치를 위한 얇은 디자인 |
고 밝기 1000nits 2.8 인치 TFT LCD 디스플레이는 강력하고 다재다능하며 고성능 디스플레이를 찾는 전문가에게 최고의 솔루션입니다.비교할 수 없는 밝기와 명확성을 가지고 기기를 높여, 그리고 산업에서 소비자 전자제품에 이르기까지 다양한 응용 프로그램을 제공합니다.
더 많은 정보, 샘플, 또는 귀하의 특정 요구 사항을 논의하기 위해, 저희에게 연락하십시오.
외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | 기능 |
| 1 | LEDA | LED 뒷등 (카토드) |
| 2 | LEDK | LED 뒷등 (카토드) |
| 3 | GND | 토지 |
| 4 | VDD | 전원 공급 2.8~3.3V |
| 5 | GND | 토지 |
| 6 | 재설정 | 입력값을 재설정해 |
| 7 | GND | 토지 |
| 8~25 | DB17~DB0 | RGB 블루 데이터 입력 |
| 26 | GND | 토지 |
| 27 | SDA | SPI 인터페이스 시계 |
| 28 | SCL | SPI 인터페이스 시계 |
| 29 | CS | 칩 입력 핀을 선택 |
| 30 | HSYNC | RGB 인터페이스 동작을 위한 라인 동기화 신호 |
| 31 | HSYNC | RGB 인터페이스 동작을 위한 프레임 동기화 신호 |
| 32 | PCLK | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 33 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 34 | GND | 토지 |
전기 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 아날로그 공급 전압 | VDD | 2.4 | 2.8 | 3.3 | V |
| 디지털 공급 전압 | VDDI | - | - | - | |
| 입력 신호 전압 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
백라이트 단위 (GND=0V)
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| LED 전류 | IL | - | 45 | 60 | mA |
| LED 전압 | VL | - | 11.2 | 13.6 | V |
| 작동 LED 수명 | HR | 40000 | - | - | 1시간 |
광학적 사양
| 항목 | 기호 | 조건 | 분 | 종류 | 맥스 | 단위 | |
| 흰색 밝기 (중심) | Lv |
Θ=0 정상 관람 각 IBL=80mA |
1000 | 1100 | -- | cd/m2 | |
| 반응 시간 | Tr+Tf | -- | 35 | 40 | ms | ||
| 콘트라스트 비율 | CR | 900 | 1200 | -- | -- | ||
|
색상 염색성 (CIE1931) |
흰색 |
Wx | 0.278 | 0.308 | 0.338 | ||
| 와이 | 0.309 | 0.339 | 0.369 | ||||
|
관점 |
호르 |
ΘL |
CR≥10 |
-- | 80 | -- | |
| ΘR | -- | 80 | -- | ||||
|
보 |
ᄋ | -- | 80 | -- | |||
| ΘD | -- | 80 | -- | ||||
| 밝기 균일성 | 평균 | Θ=0 | 80 | 90 | -- | % | |
| 색상 범주 | NTSC | Θ=0 | 65 | 70 | -- | % | |

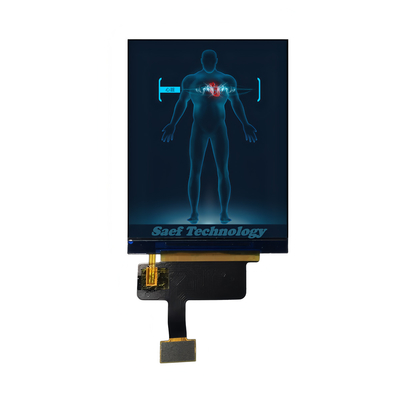

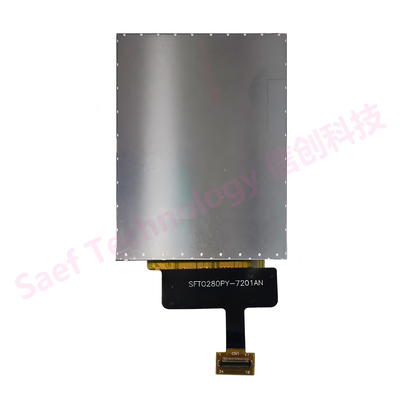

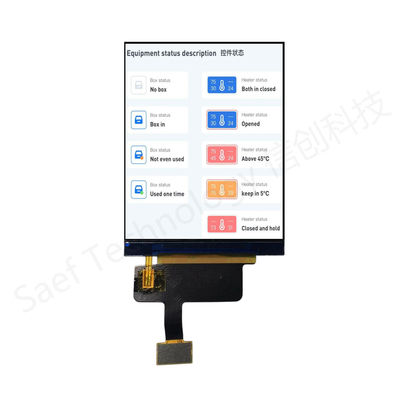

제품 이미지
