제품 상세 정보:
|
| 제품: | 10.4 인치 TFT LCD 디스플레이 | 결의: | 1024*600 도트 |
|---|---|---|---|
| 인터페이스: | LVDS | 표면 휘도: | 800 cd/m2 ((nits) |
| 관측 방향: | IPS, 모든 시야각 | 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | +80' Ｃ에 대한 -30' Ｃ | 연결: | ZIF FPC |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | LVDS 인터페이스 고 밝기 TFT,800 니트 TFT LCD 디스플레이,10.4 인치 TFT LCD 디스플레이 |
||
이 항목에 대해: SFTO1040YX-7241AN
놀라운 시각적 경험을높은 밝기 10.4인치 IPS TFT LCD 디스플레이, 다양한 응용 프로그램에서 예외적인 성능을 제공하기 위해 설계되었습니다.800 니트, 이 LCD 디스플레이는 맑고 생동감 넘치는 이미지를 보장하여 실내와 야외 환경에 적합합니다.
밝기:광도등급:800나트이 디스플레이는 밝은 조건에서 뛰어난 성능을 발휘하며 이미지 품질을 손상시키지 않고 뛰어난 시야를 제공합니다.
고품질 IPS 기술:In-Plane Switching (IPS) 기술은 넓은 관점과 정확한 색상 재생을 제공하여 모든 각에서 일관성 있고 생생한 시각 경험을 제공합니다.
결의:디스플레이는1024x768 픽셀, 선명하고 상세한 이미지를 가능하게 하고, 산업용 애플리케이션, 의료기기, 인터랙티브 키오스크에 적합합니다.
LVDS 인터페이스:장착된저전압차별 신호 (LVDS) 인터페이스이 디스플레이는 빠르고 효율적인 데이터 전송을 보장하며 다양한 장치와 시스템과 쉽게 통합 할 수 있습니다.
의10.4인치 IPS TFT LCD 디스플레이다양한 용도로 적합합니다.
높은 밝기, 우수한 색상 정확성, 그리고 다재다능한 연결 옵션을 결합,높은 밝기 10.4인치 IPS TFT LCD 디스플레이신뢰성 있고 고품질의 디스플레이를 필요로 하는 전문가들에게 완벽합니다. 산업, 의료, 소비자용 애플리케이션을 디자인하든이 디스플레이는 당신이 필요로 하는 성능을 제공합니다.
고 밝기 10.4 인치 IPS TFT LCD 디스플레이로 오늘 디스플레이 솔루션을 업그레이드하고 모든 시각 응용 프로그램에서 향상된 가시성과 명확성을 즐기십시오!
제품 사양
| 항목 | 사양 |
| 패널 크기 | 10.4 |
| 픽셀 수 | 1024×RGB (3) × 768 |
| 활동 영역 | 211.2 ((H) x 158.48 ((V)(mm) |
| 픽셀 피치 | 0.20625 ((H) × 0.20625 ((V) × RGB (mm) |
| 윤곽 차원 | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| 색상 수 | 16.7M |
| 표시 모드 | 변속기 모드, 보통 검은색 |
| 관측 방향 | 전체 보기 |
| 표시 형식 | RGB 수직 스트립 |
| 표면 처리 | 반등 |
| 인터페이스 | LVDS |
| 백라이트 | 흰색 LED |
| 작동 온도 | -20~+70°C |
| 저장 온도 | -30~80°C |
외부 차원
최대 절대 등급
| 항목 | 기호 | 미네 | 맥스 | 단위 |
| 디지털 공급 전압 | VDD | -0.3 | 5.0 | V |
| 뒷등 전력 | V | -0.3 | 28 | V |
LCD 작동 조건
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 디지털 전원 공급 전압 | VDD | 2.8 | 3.3 | 3.6 | V |
| 전류 | IDD | -- | 0.3 | -- | A |
| VDD | PDD | 1.0 | W | ||
| 입력 전류 | IRUSH | 2.0 | A | ||
| 뒷등 포 | V | 8.2 | 9.6 | 10.5 | V |
인터페이스 핀 정의
| - 아니 | 기호 | 기능 |
| 1 | NC | 연결이 안 돼 |
| 2 | GND | 토지 |
| 3 | RIN3+ | LVDS 신호 ((+) 채널 3 |
| 4 | RIN3- | LVDS 신호 ((-) 채널 3 |
| 5 | GND | 토지 |
| 6 | RXCLK+ | LVDS 시계 신호 ((+) |
| 7 | RXCLK- | LVDS 시계 신호 ((-) |
| 8 | GND | 토지 |
| 9 | RIN2+ | LVDS 신호 ((+) 채널 2 |
| 10 | RIN2- | LVDS 신호 ((-) 채널 2 |
| 11 | GND | 토지 |
| 12 | RIN1+ | LVDS 신호 ((+) 채널 1 |
| 13 | RIN1- | LVDS 신호 ((-) 채널 1 |
| 14 | GND | 토지 |
| 15 | RIN0+ | LVDS 신호 ((+) 채널 0 |
| 16 | RIN0- | LVDS 신호 ((-) 채널 0 |
| 17 | GND | 토지 |
| 18 | NC | 연결이 안 돼 |
| 19 | GND | 토지 |
| 20 | SEL6/8 | SELB=0 8Bit SELB=1 6Bit |
| 21 | NC | 연결이 안 돼 |
| 22 | NC | 연결이 안 돼 |
| 23 | NC | 연결이 안 돼 |
| 24 | 역행 | 역 패널 기능 |
| 25 | GND | 토지 |
| 26 | GND | 토지 |
| 27 | GND | 토지 |
| 28 | VCC | 전력 디지털 회로 전압 3.3V |
| 29 | VCC | 전력 디지털 회로 전압 3.3V |
| 30 | VCC | 전력 디지털 회로 전압 3.3V |
광학적 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 | |
| 콘트라스트 비율 | CR | - | 700 | - | ||
|
광도 (중심) |
L |
750 |
800 |
- |
cd/m2 |
|
| 빛 내성이 | LU | 70 | 75 | % | ||
| 반응 시간 | 상승 + 하락 | - | 30 | 35 | ms | |
|
관점 K=반대율>10 |
수평 |
θx+ | 80 | 85 | - |
학위 |
| θx- | 80 | 85 | - | |||
|
수직 |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
색색성 (CIE1931) |
빨간색 |
x |
0이라는 타입입니다05 |
0.617 |
+0을 입력합니다.05 |
|
| y | 0.327 | |||||
|
녹색 |
x | 0.332 | ||||
| y | 0.600 | |||||
|
파란색 |
x | 0.146 | ||||
| y | 0.056 | |||||
|
흰색 |
x | 0.299 | ||||
| y | 0.351 | |||||
| 컬러 스펙트럼 (NTSC 비율) |
70 |
% |
||||
백라이트 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 언급 |
| LED 전류 | ILED | 120 | mA | 전체 LED | ||
| 전압 | VF | 30.6 | V | IF=120mA | ||
| 역류 | IR | 50 | μA | VR=3.3V, 1LED | ||
| 전력 소모 | Pd | 3960 | mW | 전체 LED | ||
| 최상 전류 | IFP | 30 | mA | 1LED | ||
| 역전압 | VR | 3.3 | V | 1LED | ||

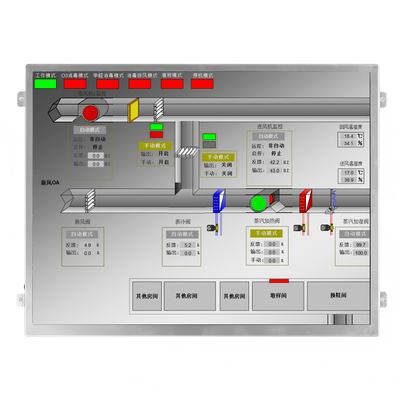

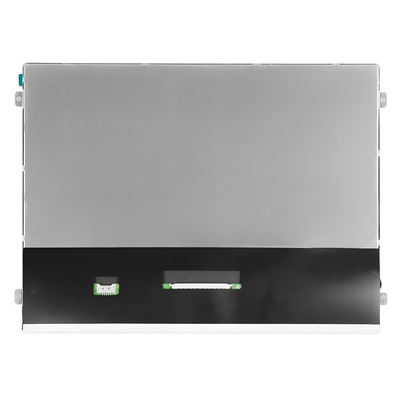

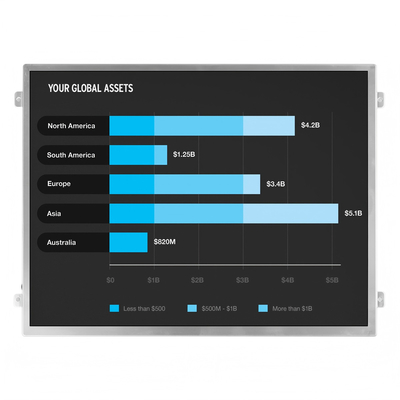

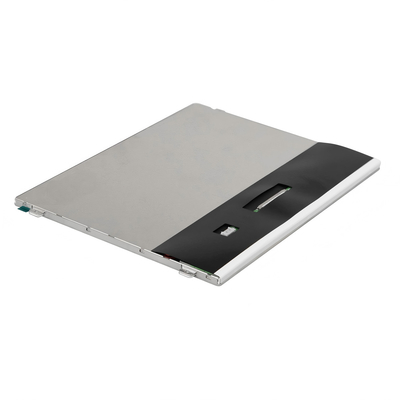

제품 이미지
