제품 상세 정보:
|
| 제품: | 7.6인치 사각형 LCD 디스플레이 | 결의: | 800*800 점 |
|---|---|---|---|
| 인터페이스: | MIPI | 표면 휘도: | 1000cd/m2(니트) |
| 관측 방향: | IPS, 모든 시야각 | 액정 컨트롤라: | ILI9881C |
| 작동 온도: | -20°C ~ +70°C | 저장 온도: | -25°C ~ +75°C |
| 밝기: | 1000 알 | 연결: | ZIF FPC |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 800x800 점 TFT LCD 디스플레이,7.6인치 TFT LCD 디스플레이,1000 닛 고 밝기 LCD 패널 |
||
이 항목에 대해: SFTO760GX-7109AN
최첨단 기술을 발견하라높은 밝기 7.6인치 IPS 사각형 TFT LCD 디스플레이이 디스플레이는 고해상도를 제공합니다.800x800 점다양한 애플리케이션을 위해 생동감 있고 명확한 시각을 보장합니다.
이 고성능 TFT LCD 디스플레이는 다음과 같은 광범위한 응용 프로그램에 이상적입니다.
견고한 디자인과 강력한 기능으로 7.6인치 IPS 사각형 TFT LCD 디스플레이는 다양한 산업의 요구 사항을 충족하도록 설계되었습니다.신뢰성과 성능을 보장합니다..
프로젝트의 수준을 높이고높은 밝기 1000 닛 7.6 인치 IPS 사각형 TFT LCD 디스플레이그리고 오늘 비교할 수 없는 시각적 품질을 경험하세요!
제품 사양
| 항목 | 사양 | 단위 |
| LCD 크기 | 7.6 | 인치 |
| 표시 모드 | 보통은 검은색 | -- |
| 결의 | 800 (RGB) × 800 | 픽셀 |
| 픽셀 피치 | 36.5 ((H) × 109.5 ((V) | μm |
| 픽셀 배열 | RGB 수직 스트립 | |
| 시야 방향 | 자유 |
- |
| 모듈 윤곽 차원 | 142.56 (H) *148.24 (V) *5.1 ((D) | mm |
| LCD AA | 135.36 (H) * 135.36 (V) | mm |
| 색상 | 16.7M |
- |
| 인터페이스 | MIPI |
- |
| 작동 온도 | -20°C ~ +70°C |
- |
| 저장 온도 | -30°C ~ +80°C |
- |
윤곽 그림
최대 절대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 전원 공급 전압 | VCI~GND | -0.3 | +65 | V |
| 전원 공급 전압 2 | IOVCC~GND | -0.3 | +3.3 | V |
| 논리 입력 전압 범위 | ViN | -0.3 | IOVCC+03 | V |
| 논리 출력 전압 범위 | 보 | -0.3 | IOVCC+03 | V |
| 작동 온도 | 위쪽 | - 20 | +70 | °C |
| 저장 온도 | Tstg | -25 | +75 | °C |
DC 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 아날로그 회로의 공급 전압 | VCl | 2.5 | 3.3 | 3.6 | V |
| 논리 회로 공급 전압 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 입력 전압 "H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
| 입력 전압 "L'leve" | VL | GND | 0.3*IOVCC | V | |
| 출력 전압 "H"수준 | 와 | 0.8*IOVCCl | IOVCC | V | |
| 출력 전압 "L'leve" | 부 | GND | 0.2*IOVCC | V |
인터페이스 핀 정의
| 핀 - 아니 | 기호 | 설명 |
| 1 | LEDA | LED 백라이트 안오드 |
| 2 | LEDK | LED 백라이트 카토드 |
| 3 | LEDK | LED 백글라이트 카토드 |
| 4 | VCl | 아날로그 전력의 전원 공급 장치 |
| 5 | IOVCC | 논리 전원 및 I/O 회로 전원 공급 장치 |
| 6 | 재설정 | 리셋 신호가 낮습니다 |
| 7 | TE | 찢기 효과 출력 |
| 8 | PWM | LCD 드라이버 제어용 PWM 주파수 출력 |
| 9 | GND | 전력 지상 |
| 10 | MIPI_DP0 | MIPI-DSI 데이터 레인 0 포지티브 입력 핀 |
| 11 | MIPI_DNO | MIPI-DSI 데이터 레인 0 부정적 입력 핀 |
| 12 | GND | 전력 지상 |
| 13 | MIPI_DP1 | MIPI-DSI 데이터 레인 1 포지티브 입력 핀 |
| 14 | MIPI_DN1 | MIPI-DSI 데이터 레인 1 음수 입력 핀 |
| 15 | GND | 전력 지상 |
| 16 | MIPI_CLKP | MIPl-DSI 데이터 라인 2개의 입력 핀 |
| 17 | MIPI_CLKN | MIPI-DSI 데이터 라인 음수 입력 핀 |
| 18 | GND | 전력 지상 |
| 19 | MIPI_DP2 | MIPI-DSI 데이터 레인 2 포지티브 입력 핀 |
| 20 | MIPI_DN2 | MIPI-DSI 데이터 레인 2 부정적 입력 핀 |
| 21 | GND | 전력 문제 |
| 22 | MIPI_DP3 | MIPI-DSI 데이터 레인 3 포지티브 입력 핀 |
| 23 | MIPI_DN3 | MIPI-DSI 데이터 레인 3 음수 입력 핀 |
| 24 | GND | 전력 지상 |
| 25 | TP_INT | CTP (NC) 를 위한 INT 핀 |
| 26 | TP SDA | CTP (NC) 에 대한 SDA 핀 |
| 27 | TP_SCL | CTP (NC) 에 대한 SCL 핀 |
| 28 | TP_RESET | TP (NC) 를 위한 리셋 핀 |
| 29 | TP_VCl | CTP (NC) 를 위한 VCl 핀 |
| 30 | TP_IOVCC | CTP (NC) 의 IOVCCpin |
광학적 특성
| 항목 | 기호 | 조건 N | 분 | 유형 | 맥스 | 단위 | |
|
전염성 (극화기 없이) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| 콘트라스트 비율 | Cr | 1000 | 1200 | ||||
| 반응 시간 | 톤+토프 | 30 | 35 | 국가 | |||
| 표면 밝기 | LV | 850 | 1000 | cd/m2 | |||
| 색상 범주 | θ=0° | 65 | 70 | % | |||
|
시야 각 범위 |
또는 V er |
Ox+ |
중앙 CR>10 |
85 | 그 | ||
| 황소... | 85 | 그 | |||||
| Oy+ | 85 | 그 | |||||
| 오이 | 85 | 그 | |||||

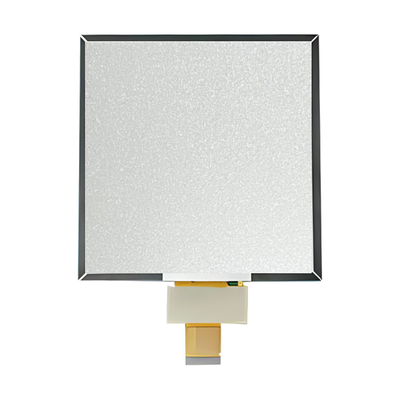

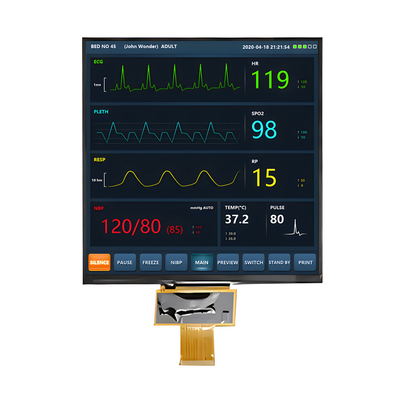

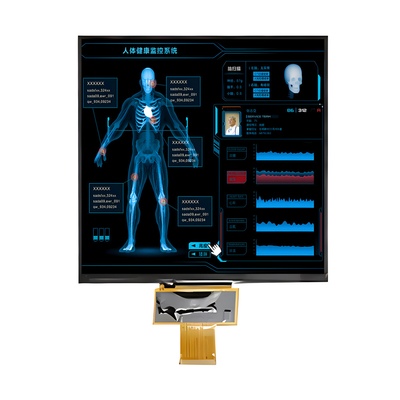

제품 이미지
