제품 상세 정보:
|
| 제품: | 7인치 TFT LCD 디스플레이 | 결의: | 1024×RGB×600 |
|---|---|---|---|
| 인터페이스: | RGB | 터치스크린 인터페이스: | I2C |
| 표면 휘도: | 1000cd/m2(니트) | 운영 임시: | -30°C ~ +75°C |
| 저장 온도: | -30℃ ~ +80℃ | 핀 번호: | 50pin |
| 관측 방향: | IPS, 모든 시야각 | 활동 영역: | 154.21(H)x85.92(V)(mm) |
| 터치 스크린: | CTP 선택 사항 | 표면 처리: | 하드코팅(3H) |
| 색상 표시: | 16.7 Ｍ | 연결: | ZIF |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 7인치 높은 밝기 TFT,1024*600 TFT LCD 디스플레이,1000nits TFT LCD 디스플레이 |
||
이 항목에 대해 SFTO700XC-7026ACT2, 높은 밝기 1000 닛 7 인치 IPS TFT LCD 디스플레이
우리의 고 밝기 1000 닛 7인치 IPS TFT LCD 디스플레이로 프로젝트를 업그레이드하십시오.이 디스플레이는 결정적으로 맑은 사진과 생생한 색상을 전달하도록 설계되었습니다., 산업용 기계, 휴대용 장치, 야외 디스플레이 등 다양한 응용 분야에 이상적입니다.
주요 특징:
왜 우리 7인치 IPS TFT LCD 디스플레이를 선택합니까?
이 디스플레이는 내구성과 성능을 위해 설계되었으며 까다로운 환경에서 오래 사용할 수 있습니다.우수한 밝기와 품질은 우리의 디스플레이를 최적의 선택으로 만듭니다..
사양:
7인치 IPS TFT LCD 디스플레이를 통해 제품 기능과 미용을 향상시킵니다.지금 주문하고 다음 프로젝트에서 뛰어난 시각 성능을 제공하는 첫 걸음을 딛고!
제품 사양
| 특징 | 사양 |
| LCD 타입 | 70.0인치 |
| 결의 (H*V) | 1024 ((RGB) ×600 |
| 기술 유형 | a-Si TFT |
| 픽셀 구성 | RGB 수직 스트라이프 |
| 표시 모드 | 보통은 검은색 |
| 표면 처리 | 반짝이는 빛 |
| 관측 방향 | 모두 |
| 회색 스케일 반전 방향 | 아니 |
| 윤곽방정 (W x H x T) (mm) | 218.42*146.9*955 |
| 액티브 영역 (mm) | 154.21*8592 |
| 터치 스크린 / 터치 스크린 없이 | CTP와 함께 |
| 매치 커넥터 타입 | 50PIN 0.5PITCH |
| 백라이트 타입 | LED |
| 인터페이스 | RGB |
| 색상 수 | 16.7M |
| 드라이버 IC | HX8282A11 HX8696A01 |
| CTP IC | GT911 |
| CTP 구조 | G+G |
| CTP 인터페이스 | I2C |
LCD 외부 차원
CTP 외부 차원
인터페이스 핀 정의
| 아니죠 | PIN 이름 | 설명 |
| 1 | LED-A1 | LED 백라이트 안오드 전력 전압 |
| 2 | LED-A2 | LED 백라이트 안오드 전력 전압 |
| 3 | LED-K1 | LED 백라이트 카थो드의 전원 전압 |
| 4 | LED-K1 | LED 백라이트 카थो드의 전원 전압 |
| 5 | GND | 전력 지상 |
| 6 | VCOM | VCOM 전압 |
| 7 | DVDD | 디지털 회로용 전력 |
| 8 | MODE | DE 또는 HV 모드 제어.H:DE 모드.L:HSD/VSD |
| 9 | DE | 데이터 활성화 |
| 10 | VS | Vsync 신호 입력 |
| 11 | HS | Hsync 신호 입력 |
| 12 | B7 | BLUE 데이터 신호 (MSB) |
| 13 | B6 | BLUE 데이터 신호 |
| 14 | B5 | BLUE 데이터 신호 |
| 15 | B4 | BLUE 데이터 신호 |
| 16 | B3 | BLUE 데이터 신호 |
| 17 | B2 | BLUE 데이터 신호 |
| 18 | B1 | BLUE 데이터 신호 |
| 19 | B0 | BLUE 데이터 신호 (LSB) |
| 20 | G7 | GREEN 데이터 신호 (MSB) |
| 21 | G6 | 녹색 데이터 신호 |
| 22 | G5 | 녹색 데이터 신호 |
| 23 | G4 | 녹색 데이터 신호 |
| 24 | G3 | 녹색 데이터 신호 |
| 25 | G2 | 녹색 데이터 신호 |
| 26 | G1 | 녹색 데이터 신호 |
| 27 | G0 | GREEN 데이터 신호 (GSB) |
| 28 | R7 | RED 데이터 신호 (MSB) |
| 29 | R6 | RED 데이터 신호 |
| 30 | R5 | RED 데이터 신호 |
| 31 | R4 | RED 데이터 신호 |
| 32 | R3 | RED 데이터 신호 |
| 33 | R2 | RED 데이터 신호 |
| 34 | R1 | RED 데이터 신호 |
| 35 | R0 | RED 데이터 신호 (RSB) |
| 36 | GND | 전력 지상 |
| 37 | DCLK | 도트 클럭 |
| 38 | GND | 전력 지상 |
| 39 | L/R | 왼쪽 또는 오른쪽 스캔 방향을 선택합니다. |
| 40 | U/D | 스캔 방향을 위아래로 선택하세요. |
| 41 | VGH | 포트 ON 전압 |
| 42 | VGL | 포트 오프 전압 |
| 43 | AVDD | 아날로그 회로 전압 |
| 44 | 재설정 | 글로벌 리셋 핀 |
| 45 | NC | 연결이 안 돼 |
| 46 | VCOM | VCOM 전압 |
|
47 |
DITHB |
디더링 함수.H:6비트 해상도 (입력 데이터의 마지막 2비트) 단축된) L:8bit 해상도 (예정 설정) |
| 48 | GND | 전력 지상 |
| 49 | NC | 연결이 안 돼 |
| 50 | NC | 연결이 안 돼 |
전기 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 |
테스트 상태 |
|
전력 전압 |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | -7 | -6 | - 5번5 | V | ||
| 입력 신호 전압 | VCOM | 3.1 | 3.3 | 3.5 | V | |
| 입력 로직 고전압 | HIV | 0.7DVD D | - | DVDD | V | |
| 입력 로직 저전압 | VIL | 0 | 0.3DVDD | V | ||
|
드라이버의 전류 |
IGH | - | 0.2 | 1 | mA | VGH= 16.0V |
| IGL | - | 0.2 | 1 | mA | VGL=7.0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3.3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10.4V |
백라이트 사양
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전류 | IF | -- | 320 | - | mA |
| 전압 | VF | 16.8 | 19.2 | 21 | V |
| 수명 | 40000 | 50000 | H |
광학적 특성
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|
관점 |
θT |
CR≥10 |
- | 80 | - |
학위 |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| 콘트라스트 비율 | CR | θ=0° | 700 | 800 |
- |
- |
| 반응 시간 | 톤 | 25°C |
- |
30 | 40 |
ms |
| TOFF | ||||||
| 통일성 | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| 광력 | L |
- |
1000 |
- |
cd/m2 |

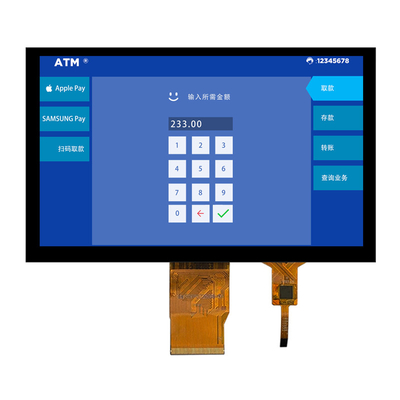

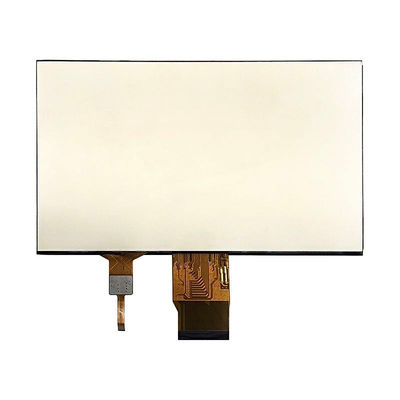

제품 이미지
