| 키워드: | 60.86인치 바 TFT | 결의: | 1280x480 |
|---|---|---|---|
| 인터페이스: | MIPI | 드라이버 IC: | FL7707 |
| 표면 휘도: | 800 cd/m2 | 터치 스크린: | 전기 용량 터치스크린 |
| 관측 방향: | IPS, 모든 관점 | LED 수명: | 40,000시간 |
| 인증: | ISO9001:2015 / ISO14000:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1280*480 점 TFT LCD 디스플레이,800nits 고 밝기 LCD 디스플레이,6.86인치 TFT LCD 디스플레이 |
||
데이터 시트 다운로드
FL7707N_DS_V0.2_20230324_고객.pdf
이 물건에 대해SFTO686XC-7108BCT

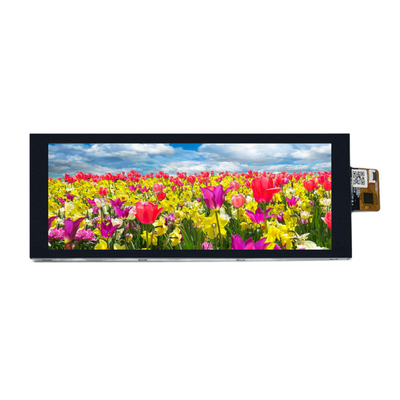

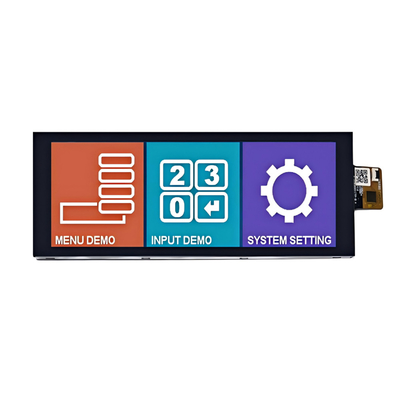

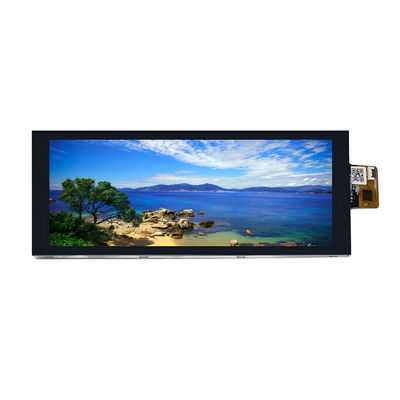

세이프 테크놀로지 (Saef Technology Ltd) 의 이 6.86인치 IPS TFT LCD 디스플레이는 1280x480의 고해상도로 선명하고 섬세한 이미지 디스플레이를 제공합니다.800 닛 의 높은 밝기 는 다양한 조명 조건 에서 탁월 한 시야 를 보장 한다, 특히 야외 또는 밝은 환경에 적합합니다. 디스플레이 화면은 MIPI 인터페이스를 채택하고 빠른 데이터 전송을 지원하며 용량 터치 화면 (CTP) 을 갖추고 있습니다.민감한 터치 반응과 멀티 터치 기능을 제공합니다..
주요 특징:
기술 사양:
적용 시나리오:
맞춤형 서비스:
이 높은 밝기 800 닛 6.86 인치 IPS TFT LCD 디스플레이뛰어난 디스플레이 성능과 유연한 인터페이스 옵션으로 다양한 응용 프로그램에 이상적인 선택입니다.
특징
| 항목 | 내용 | 단위 |
| LCD 타입 | TFT | - |
| 색상 표시 | 16M | |
| 관측 방향 | 모두 | 시간 |
| 작동 온도 | -20~+70 | °C |
| 저장 온도 | -30~+80 | °C |
| 모듈 크기 | 66.6*181.0*69 | mm |
| 활동 영역 (W × H) | 60.19*16051 | mm |
| 점 수 | 1280 × RGB × 480 | 점 |
| 전원 공급 전압 | 3.3 | V |
| 백라이트 | 12LED (백색) | pcs |
| 밝기 (LCM) | 800 | cd/m2 |
| 데이터 전송 | MIPI | - |
| LCM 커넥터 타입 |
AFC30-S40FCC-00 |
0.5PITCH 40핀 |
| 드라이버 IC | FL7707 | |
| CTP IC | GT911 |
기계적 도면
핀 설명
| 핀 번호 | 기호 | 기능 |
| 1 | GND | 토지 |
| 2 | D0P | MIPI 데이터 라인0 입력 (긍정) |
| 3 | D0N | MIPI 데이터 라인0 입력 (무) |
| 4 | GND | 토지 |
| 5 | D1P | MIPI 데이터 라인1 입력 (포지티브) |
| 6 | D1N | MIPI 데이터 라인1 입력 (비효) |
| 7 | GND | 토지 |
| 8 | CLKP | MIPI CLK 입력 (긍정) |
| 9 | CLKN | MIPI CLK 입력 (부수) |
| 10 | GND | 토지 |
| 11 | D2P | MIPI 데이터 라인2 입력 (포지티브) |
| 12 | D2N | MIPI 데이터 라인2 입력 (부) |
| 13 | GND | 토지 |
| 14 | D3P | MIPI 데이터 라인3 입력 (포지티브) |
| 15 | D3N | MIPI 데이터 라인3 입력 (부) |
| 16-17 | GND | 토지 |
| 18~19 | VCC-1V8 | IO 전원 공급 (1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | 글로벌 리셋 핀. 리셋 상태로 들어가기 위해 낮은 활성. 안정성을 위해 RC 리셋 회로로 연결하는 것을 제안합니다. 정상적으로 높게 당기십시오. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | 토지 |
| 28-29 | K | 백라이트 LED 지상 |
| 30 | GND | 토지 |
| 31 | VGL/NC | NC |
| 32-33 | GND | 토지 |
| 34 | VGH/NC | NC |
| 35~36 | A | 백라이트 LED 전력 |
| 38-39 | VDD-3V3 | 전원 공급 (3.3~3.6V) |
| 40 | VCOM/NC | NC |
절대 최대 등급
| 매개 변수 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 전원 공급 | VDD | Ta=25°C | - | 3.3 | - | V |
| 전원 공급 전압에 게이트 | VGH | - | 15 | - | V | |
| 가이트 오프 전원 공급 전압 | VGL | - | -11 | - | V |
전기적 특성 (Vss=0V,Ta=25°C)
| 매개 변수 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
| 전원 공급 | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| 전원 공급 | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| 입력 전압 | HH | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ¥L ¥ | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
LED 백글라이트 사양 (VSS=0V,Ta=25°C)
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
| 공급 전압 | - | - | - | 9.6 | - | V | |
| 공급 전류 | 만약 | - | - | 240 | - | mA | |
| 전류 | 정상 | ipn | 3칩 시리즈 x 4 | - | - | mA | |
| 덤핑 | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | 시간 | |
