제품 상세 정보:
|
| 키워드: | TFT LCD 디스플레이 12.1 인치 | 결의: | 1024*768 픽셀 |
|---|---|---|---|
| 활동 영역: | 245.76*184.32mm | LCD 인터페이스: | LVDS |
| 터치 스크린: | 터치 없음(PCAP 옵션) | 표면 휘도: | 1000년 cd/m2 |
| 운영 임시: | -20C 내지 +70C | 저장 온도: | -30℃ ~ +80℃ |
| 디스플레이 타입: | IPS 전체 시야각 | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 40,000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 12.1 TFT LCD 디스플레이로 조금씩 움직이세요,1024*768 TFT LCD 디스플레이,1000nits 고 밝기 LCD 디스플레이 |
||
높은 밝기 1000nits 12.1 인치 IPS TFT LCD 디스플레이
우리의 시각적 경험을 향상12.1 인치 고 밝기 IPS TFT LCD 디스플레이이 디스플레이는 명확함과 성능을 위해 설계되어1000 니트, 밝은 환경에서도 생동감 넘치는 이미지를 보장합니다.1024x768 픽셀, 모든 세부 사항이 생동감 있게 되면서 산업 제어, 의료기기, 야외 표지판 등 다양한 응용 분야에 이상적입니다.
주요 특징:
사양:
우리의 고 밝기로 장비를 업그레이드12.1인치 IPS TFT LCD 디스플레이이상적인 가시성과 성능을 위한 이상적인 선택입니다.이 LCD 화면은 신뢰성과 품질에 대한 당신의 요구를 충족.
당장 주문해!크리스탈 맑은 시각과 생동감 넘치는 색상으로 프로젝트가 생생하게 되세요!
특징
| 항목 | 내용 | UNIT |
| LCD 타입 | TFT / 송신기 / 보통 검은색 | |
| 크기 | 12.1 | 인치 |
| 관점 | 85/85/85/85 | |
| 표시 모드 | 이름 그대로 검은색 | |
| LCD (W × H) | 260.48 × 204 × 72 | mm |
| 활동 영역 (W × H) | 24576 × 18432 | mm |
| 닷 피치 (W × H) | 00.08 × 0.08 | mm |
| 점 수 (픽셀) | 1024 (RGB) × 768 | |
| 화이트 포인트 (x,y) (C 빛 아래) | X: 0.305, y: 0.347 (typ.) | |
| 반응 시간 | ≤35 | ms |
| LCD 밝기 | 1000 (유례적) | cd/m2 |
| 콘트라스트 비율 | 10001 (형) | |
| 인터페이스 타입 | LVDS | |
| 색상 깊이 | 256K / 16.7M | |
| 픽셀 배열 | RGB 스트라이프 | |
| 표면 처리 | AG | |
| 작동 온도 | -20~70 | °C |
| 저장 온도 | -30~80 | °C |
외적 차원
절대 최대 등급
| 매개 변수 | 상징 | 미니 | 맥스 | UNIT |
| 전원 공급 전압 | VDD | -0.3 | 3.8 | V |
| LED_VCCS | -0.3 | 25 | V | |
| 작동 온도 | TOP | - 20 | 70 | °C |
| 저장 온도 | TST | -30 | 80 | °C |
백라이트 사양
| 항목 | 상징 | 가치 | UNIT | 참고 사항 | ||
| 미니. | TYP. | 맥스 | ||||
| 출력 전력 | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| 출력 전류 | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
전체 180mA (형식) (45mA x 4채널) |
광학적 특성
| 항목 | SYM | 조건 | 미니 | TYP | 맥스 | UNIT | |
|
관점 범위 |
θ |
90° | 85 | 89 | - | 그 | |
| ∆ = 270° | 85 | 89 | - | 그 | |||
| ∆ = 0° | 85 | 89 | - | 그 | |||
| ∆ = 180° | 85 | 89 | - | 그 | |||
|
색상 염색성 (CIE1931) |
흰색 |
x |
X=0, Y=0 R=G=B=255 회색 |
-0.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| 중앙 전송 | T% | 5.06 | 5.62 | - | % | ||
| 반응 시간 | Tr+Tf | - | 25 | 35 | ms | ||
| 콘트라스트 비율 | Cr | 700 | 1000 | - | - | ||
| 반응 시간 | Tr+Tf | x=0, Y=0 | - | 25 | 35 | ms | |
인터페이스 핀 정의
| 아니죠 | 상징 | 설명 |
| 1 | RX3+ | 차분 데이터 입력, CH3 (긍정) |
| 2 | RX3- | 차분 데이터 입력, CH3 (무용) |
|
3 |
BIST |
정상 동작/BIST 패턴 선택 BIST=0: 정상 작동 BIST=1: BIST 모드 |
|
4 |
SEL68 |
LVDS 6/8 비트 선택 기능 제어, SEL68=1: LVDS 입력 데이터는 6 비트 SEL68=0: LVDS 입력 데이터는 8 비트 |
| 5 | GND | 토지 |
| 6 | RXC+ | 차차 시계 입력 (긍정) |
| 7 | RXC- | 디퍼셜 클럭 입력 (네거티브) |
| 8 | GND | 토지 |
| 9 | RX2+ | 차분 데이터 입력, CH2 (긍정) |
| 10 | RX2- | 차분 데이터 입력, CH2 (무용) |
| 11 | GND | 토지 |
| 12 | RX1+ | 차분 데이터 입력, CH1 (긍정) |
| 13 | RX1- | 차분 데이터 입력, CH1 (무용) |
| 14 | GND | 토지 |
| 15 | RX0+ | 차분 데이터 입력, CH0 (긍정) |
| 16 | RX0- | 차분 데이터 입력, CH0 (무용) |
|
17 |
reLR |
왼쪽 또는 오른쪽 디스플레이 제어 LR=1: 왼쪽--> 오른쪽 LR=0: 오른쪽--> 왼쪽 |
|
18 |
reUD |
위 또는 아래 표시 제어 LR=1: 위--> 아래 LR=0: 아래로--> 위로 |
| 19 | VDD | 전원 공급 3.3V |
| 20 | VDD | 전원 공급 3.3V |

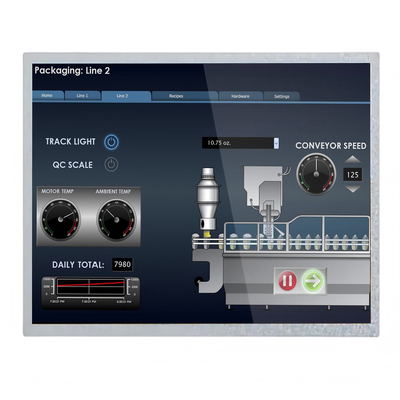

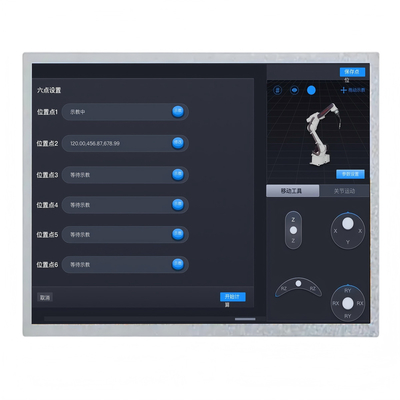

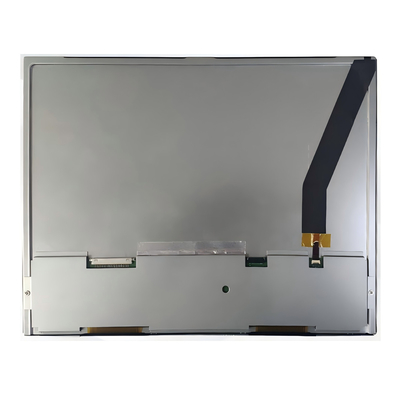

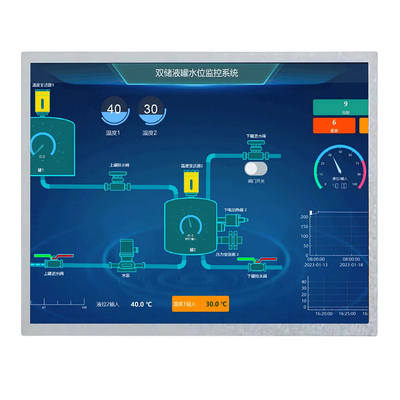

제품 이미지
