제품 상세 정보:
|
| 키워드: | 21.5인치 PCAP TFT 디스플레이 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 495.6 x 292.2 x 10.57mm (w/o 터치) | 터치와 LCD: | 526 x 324 x 15.16mm (터치 포함) |
| 활동 영역: | 476.064 ((H) x 267.786 ((V) mm | LCD 인터페이스: | LVDS |
| CTP 인터페이스: | USB | 터치 스크린: | CTP(투사형 정전식 터치스크린) |
| 표면 휘도: | 1000년 cd/m2 | 운영 임시: | -10C 내지 +60C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | FHD 해상도 높은 밝기 TFT,1000nits TFT LCD 디스플레이,21.5인치 TFT LCD 디스플레이 |
||
고 밝기 21.5 인치 IPS TFT LCD 디스플레이 - LVDS 및 USB 터치 스크린과 FHD 해상도
이 비디오 를 통해 시청 경험 을 향상 시키십시오.높은 밝기 21.5 인치 IPS TFT LCD 디스플레이다양한 조명 조건에서 눈부신 영상을 제공하도록 설계되었습니다.1000개, 이 디스플레이는 맑고 생동감 넘치는 이미지를 보장하여 실내 및 실외용으로 완벽합니다.
주요 특징:
FHD 해상도:1920x1080 픽셀의 풀 HD 해상도로 결정적인 이미지를 즐길 수 있습니다. 이 디스플레이는 특별한 세부 사항과 선도를 제공합니다.또는 인터랙티브 애플리케이션.
IPS 기술:In-Plane Switching (IPS) 기술로 뛰어난 색상 정확성과 더 넓은 시각 각도를 기대할 수 있습니다.모든 사람이 일관성 있고 생생한 시청 경험을 즐길 수 있습니다..
LVDS 인터페이스:LVDS (Low-Voltage Differential Signaling) 인터페이스는 고속 데이터 전송을 보장하며 빠른 갱신 속도를 허용하고 부드러운 시각을 위해 깜박임을 줄입니다.
USB 터치 스크린:통합된 USB 터치 스크린 기능을 통해 콘텐츠와 간편하게 상호 작용할 수 있습니다. 이를 통해 인터랙티브 키오스크, 판매점 시스템 및 제어판에 적합합니다.반응적이고 직관적인 터치 기술은 원활한 사용자 경험을 보장합니다..
다재다능한 응용:이 디스플레이는 소매 디스플레이, 교육 환경, 의료 장비 및 산업 제어 등 다양한 설정에 적합합니다.견고 한 디자인 으로 인해 내구성 과 장수성.
쉽게 설치:손쉽게 설치할 수 있도록 설계된 이 디스플레이는 빠른 설치를 위한 장착 옵션이 있습니다. 그래서 바로 시작할 수 있습니다.
고 밝기 21.5 인치 IPS TFT LCD 디스플레이로 프로젝트를 향상시키고 비교할 수 없는 성능과 명확성을 경험하십시오. 시각 커뮤니케이션을 최적화하려는 비즈니스에 이상적입니다.이 디스플레이는 첨단 기술과 사용자 친화적인 기능을 결합합니다.오늘 주문해 보세요!
특징
| 부문 | 단위 | 사양 |
| 화면 대각선 | mm | 546.86 ((21.5) |
| 활동 영역 | mm | 476.064 ((H) x 267.786 ((V) |
| 픽셀 H x V | - | 1920 ((x3) x 1080 |
| 픽셀 피치 | 음 | 247.95 (한 삼위원자당) x24795 |
| 픽셀 배열 | - | RGB 수직 스트라이프 |
| 표시 모드 | - | VA 모드, 보통 검은색 |
| 반응 시간 | Msec | 14ms (일반적으로 켜/ 끄) |
| 무게 | 그램 | TBD |
| 전기 인터페이스 | - | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 |
| 지원 색상 | - | 16.7M 색상 |
| 표면 처리 | - | 반등 3H |
|
작동 온도 범위 저장 (수송) |
°C |
-10에서 +60 -20에서 +60 |
외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 |
| 1 | RxO0- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 2 | RxO0+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 3 | RxO1- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 4 | RxO1+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 5 | RxO2- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 6 | RxO2+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 7 | GND | 토지 |
| 8 | RxOCLK- | 음수 LVDS 차차 시계 입력 (오드 클럭) |
| 9 | RxOCLK+ | 양성 LVDS 차차 시계 입력 (오드 클럭) |
| 10 | RxO3- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 11 | RxO3+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 12 | RxE0- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 13 | RxE0+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 14 | GND | 토지 |
| 15 | RxE1- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 16 | RxE1+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 17 | GND | 토지 |
| 18 | RxE2- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 19 | RxE2+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 20 | RxECLK- | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 21 | RxECLK+ | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 22 | RxE3- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 23 | RxE3+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 24 | GND | 토지 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결이 안 돼 |
| 28 | VDD | 전원 공급 장치 입력 전압 |
| 29 | VDD | 전원 공급 장치 입력 전압 |
| 30 | VDD | 전원 공급 장치 입력 전압 |
PCAB USB 핀 정의
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
백라이트 사양
| 매개 변수 | 기호 | 가치 | 단위 | ||
| 미니 | 타이프. | 맥스 | |||
| 라이트 바 입력 전압 | VLED | 48 | 52 | 56 | V |
| 라이트 바 입력 전류 | ILED | - | 480 | - | mA |
| 전력 소비 | PLED | 23.04 | 24.96 | 26.88 | W |
| LED 수명 | LBL | 40000 | 50000 | - | 시간 |
전기 특성
| 매개 변수 | 기호 | 분 | 타입 맥스 | 단위 | |
| 전원 공급 전압 | VDD | 4.5 | 5.0 | 5.5 | V |
| 전원 공급 전류 | IVDD | 500 | 1200 | mA | |
| 급류 | IRUSH | 2.0 | 3.0 | A | |
| 허용되는 입력 리플 전압 | VRF | 300 | mV | ||
| 높은 수준의 차차 입력 임계 전압 | HIV | +100 | mV | ||
| 저수준 차차 입출력 임계 전압 | VIL | -100 | mV | ||
| 입력차 전압 | VID | 200 | 600 | mV | |
| 입력 전압 (BL) | VBL_I | -0.3 | VDD+03 | mV | |
| 입력차등 공통 모드 전압 | VCM | 1.0 | 1.2 | 1.5 | |
| 전력 소비 | 성병 | 2.5 | 6 | W | |
| 매개 변수 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 콘트라스트 비율 | 중앙 | 700 | 1000 | - | - |
| 반응 시간 | Tr+Td | - | 14 | 20 | ms |
|
CF 색색성 (CIE1931) |
빨간색 x |
-0.03 |
0 |
+0.03 |
0 |
| 흰색 x | 0.323 | - | |||
| 흰색 | 0.379 | - | |||
| 중앙 화이트의 밝기 | YLI | 800 | 1000 | cd/m2 | |
| 크로스 토크 | Ct | 2.0 | % |

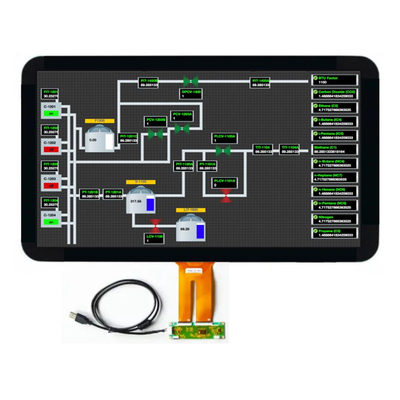

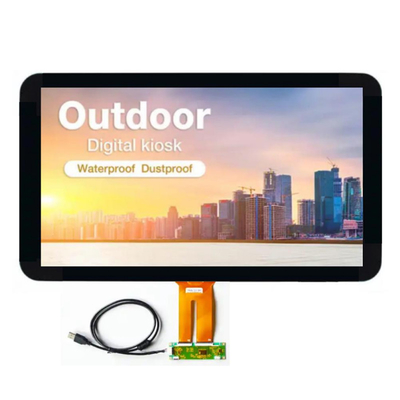

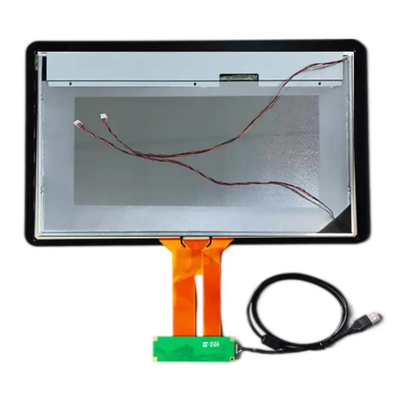

제품 이미지
