제품 상세 정보:
|
| 키워드: | EDP TFT 디스플레이 15.6 인치 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 360.0 x 212.3 x 6.25mm (w/o 터치) | 터치와 LCD: | 382.4 x 231.3 x 9.10mm (터치 포함) |
| 활동 영역: | 344.16 x 193.59mm | LCD 인터페이스: | EDP |
| CTP 인터페이스: | USB | 터치 스크린: | CTP(정전식 터치스크린) |
| 표면 휘도: | 1000년 cd/m2 | 운영 임시: | 0C 내지 +50C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 40,000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | EDP 인터페이스 고 밝기 TFT 디스플레이,15.6 인치고 휘도 TFT 디스플레이,1000Nits 고 밝기 TFT 디스플레이 |
||
이 항목에 대해 SFTO1560SM-7050A3CT
우리의 고 밝기 15.6인치 IPS TFT LCD 디스플레이와 함께 당신의 시각 경험을 향상시켜라.이 디스플레이는 다양한 애플리케이션에 적합합니다., 야외 사용, 산업 설정 및 고급 멀티미디어 설정을 포함하여.
주요 특징:
뛰어난 밝기:이 디스플레이는 1000나이트의 놀라운 밝기로 밝은 환경에서도 생생하고 생생한 시각을 보장합니다.낡은 이미지와 작별 인사를 하고 어떤 상황에서도 더 나은 시야를 환영합니다.!
풀 HD 해상도:풀 HD (1920 x 1080) 해상도 를 통해 선명 한 영상 을 경험 하십시오. 게임, 비디오 재생, 또는 전문적 응용 프로그램 을 위해 이 디스플레이 는 놀라운 이미지 품질 을 제공합니다.
IPS 기술:In-Plane Switching (IPS) 기술 은 넓은 시야 각과 정확한 색상 재생을 보장 합니다. 거의 모든 각에서 일관성 있는 색상과 대조를 즐기세요.협업 프로젝트나 멀티 사용자 환경에 이상적으로 적용됩니다..
EDP 인터페이스:임베디드 디스플레이 포트 (EDP) 인터페이스는 고속 데이터 전송과 최적의 성능을 보장하는 원활한 연결을 허용합니다.이것은 다양한 장치와 시스템과의 통합에 적합합니다.
USB 용량 터치 패널 (CTP):통합 USB CTP는 상호 작용성을 향상시켜 부드럽고 반응적인 터치 경험을 허용합니다. 상호 작용 디스플레이, 키오스크 및 임베디드 응용 프로그램에 적합합니다.
다재다능한 응용:산업 장비, 자동차 디스플레이, 의료기기 및 소비자 전자제품에 이상적입니다. 이 LCD 디스플레이는 다양한 까다로운 애플리케이션을 충족하도록 설계되었습니다.
우리의 고 밝기 1000Nits 15.6 인치 IPS TFT LCD 디스플레이로, 당신은 뛰어난 성능, 뛰어난 내구성, 그리고 뛰어난 시각 품질을 보장받습니다.차이점을 경험하고 프로젝트를 다음 단계로 옮기세요!
기계적 사양
| 매개 변수 | 사양 | 단위 |
| 화면 크기 | 15.6 (삼각형) | 인치 |
| 활동 영역 | 344.16 ((H) ×193.59 ((V) | mm |
| 픽셀 형식 |
(1 픽셀 = R + G + B 점) 1920 ((H) ×1080 ((V) |
픽셀 |
| 픽셀 피치 | 0.17925 ((H) × 0.17925 (V) | mm |
| 픽셀 구성 | R, G, B 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| 디스플레이 스키마 | IPS | |
| 전력 소비 | TBD | W |
| 앞 포라라이저의 표면 처리 | 반등 코팅: (3H) |
도표 크기 TFT LCM ONLY
| 매개 변수 | 분 | 유형 | 맥스 | 단위 | |
|
단위 윤곽 차원 |
너비 | 359.7 | 360 | 360.3 | mm |
| 높이 | 212.0 | 212.3 | 212.6 | mm | |
| 깊이 | 5.95 | 6.25 | 6.55 | mm | |
| 총중량 | - | - | - | g | |
용량 터치 스크린의 윤곽 차원
| 매개 변수 | 분 | 유형 | 맥스 | 단위 | |
|
단위 윤곽 차원 |
너비 | 382.4 | mm | ||
| 높이 | 231.3 | mm | |||
| 깊이 | 9.1 | mm | |||
| 총중량 | - | - | - | g | |
외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | NC | - | CD용으로 예약 |
| 2 | H_GND | P | 하이 스피드 라운드 |
| 3 | 경로1_N | 난 | 신호 연결 경로 1 |
| 4 | 경로1_P | 난 | 실제 신호 연결 경로 1 |
| 5 | H_GND | P | 하이 스피드 라운드 |
| 6 | 경로0_N | 난 | 신호 연결 경로 0 |
| 7 | 경로0_P | 난 | 실제 신호 연결 경로 0 |
| 8 | H_GND | P | 하이 스피드 라운드 |
| 9 | AUX_CH_P | 난 | 진정한 신호 보조 채널 |
| 10 | AUX_CH_N | 난 | 보완 신호 보조 채널 |
| 11 | H_GND | P | 하이 스피드 라운드 |
| 12 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 13 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 14 | NC | 난 | LCD 제조업체용으로 예약 |
| 15 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 16 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 17 | HPD | 오 | HPD 신호 핀 |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL 가능 | 난 | NC |
| 23 | BL PWM DIM | 난 | NC |
| 24 | NC | - | LCD 제조업체용으로 예약 |
| 25 | NC | - | LCD 제조업체용으로 예약 |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | LCD 제조업체용으로 예약 |
백라이트 사양
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
| 공급 전압 | Vf | 28 | 30 | 33 | V |
| 공급 전류 | 만약 | - | 270 | 360 | mA |
| 수명 | - | 40000 | 50000 | - | HR |
광학적 특성
| 매개 변수 | 조건 | 미네 | 타이프. | 맥스 | 단위 | |
|
관점 (CR>10) |
수평 | θL | - | 85 | - |
학위 |
| θ R | - | 85 | - | |||
| 수직 | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| 콘트라스트 비율 | 중앙 | 600 | 800 | - | - | |
| 반응 시간 | Tr+Td | - | 25 | 35 | ms | |
|
CF 색색성 (CIE1931) |
빨간색 x |
-0.03 |
0.642 |
+0.03 |
- | |
| 빨간색 y | 0.3078 | - | ||||
| 녹색 x | 0.283 | - | ||||
| 녹색 y | 0.594 | - | ||||
| 파란색 x | 0.142 | - | ||||
| 파란색 y | 0.149 | - | ||||
| 흰색 x | 0.303 | - | ||||
| 흰색 | 0.329 | - | ||||
| NTSC 비율 | % | (45) | - | |||
| 중앙 화이트의 밝기 | YLI | 900 | 1000 | cd/m2 | ||
| 흰색 균일성 13pt | δW | 75 | 80 | |||

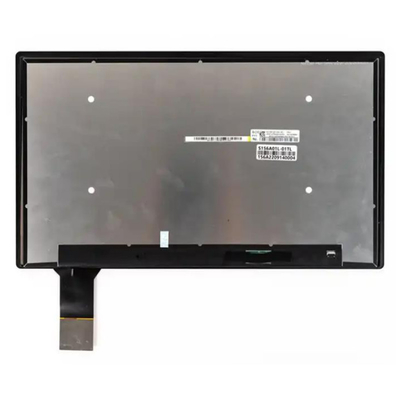

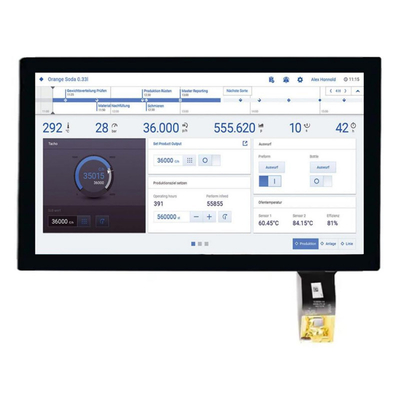

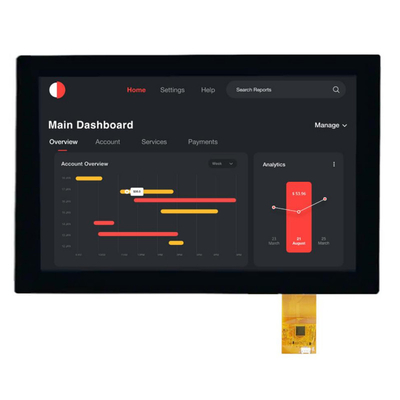

제품 이미지
