제품 상세 정보:
|
| 키워드: | 13.3인치 PCAP TFT LCD | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 306.86x182.31x5.25mm(터치 제외) | 터치와 LCD: | 307.55x185.62x7.25mm(터치 포함) |
| 활동 영역: | 293.76 x 165.24mm | LCD 인터페이스: | EDP |
| CTP 인터페이스: | USB | 터치 스크린: | CTP |
| 표면 휘도: | 1000년 cd/m2 | 운영 임시: | -0°C ~ +50°C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | EDP 인터페이스 TFT LCD 디스플레이,130.3인치 높은 밝기 TFT,1000 NIT TFT LCD 디스플레이 |
||
이 항목에 대해: SFTO1330XC-7119A3CT
모든 조명 조건에서 명확성과 성능을 위해 설계된 우리의 고 밝기 1000 니트 13.3 인치 IPS TFT LCD 디스플레이로 시각 경험을 향상시킵니다.이 디스플레이는 풀 HD 해상도 1920 * 1080 점 행렬을 갖추고 있습니다, 선명한 이미지와 생동감 넘치는 색상을 보장하여 휴대용 장치에서 산업 장비에 이르기까지 다양한 응용 분야에 이상적입니다.
주요 특징:
높은 밝기:이 디스플레이는 인상적 인 밝기 수준인 1000 닛으로 직접 햇빛이나 밝은 환경에서도 뛰어난 가시성을 보장합니다.외부 사용 또는 명확한 시야가 가장 중요한 전문 응용 프로그램!
인상적 인 풀 HD 해상도: 1920 x 1080 픽셀 해상도로 놀라운 이미지 품질을 즐길 수 있습니다.그리고 여러분의 콘텐츠를 생생하게 만들어주는 몰입적인 시청 경험.
IPS 기술:우리의 In-Plane Switching (IPS) 기술은 넓은 관점 ( 최대 178도) 을 제공하여 다양한 관점에서 일관된 색상과 밝기를 제공합니다.협업 환경 또는 멀티 사용자 시나리오에 이상적입니다.!
EDP 인터페이스:통합된 임베디드 디스플레이 포트 (EDP) 인터페이스는 다양한 장치와 간편한 연결과 호환성을 보장합니다. 원활한 연결성과 향상된 성능을 경험하십시오.
다재다능한 응용:휴대용 컴퓨터 장치, 디지털 사이니지 솔루션, 또는 고성능 디스플레이 응용 프로그램을 설계하든 간에 이 13.3인치 디스플레이는 당신의 필요를 충족시킬 수 있을 만큼 다재다능합니다.
왜 우리 의 디스플레이 를 선택 합니까?
우리의 고 밝기 1000 Nits 13.3 인치 IPS TFT LCD 디스플레이에 투자하는 것은 품질, 내구성, 성능을 선택한다는 것을 의미합니다.이 디스플레이는 시각적 우수성을 손상시키지 않고 까다로운 조건에 견딜 수 있도록 만들어졌습니다..
결론:
우리의 고 밝기 1000 니트 13.3 인치 IPS TFT LCD 디스플레이로 프로젝트를 업그레이드하십시오. 고품질 디스플레이가 만들어 낼 수있는 차이를 경험하십시오. 더 많은 정보 또는 주문을 위해,오늘 연락해주세요!
이 소개의 모든 부분을 사용자 정의하여 브랜드 음성이나 특정 마케팅 요구에 더 잘 맞출 수 있습니다!
특징
| 크기 | 130.3인치 |
| 해상도 인터페이스 | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2레인 |
| 연결 유형 | 20455-030E-76 (I-PEX) |
| 색상 깊이 | 16.7M |
| 기술 유형 | A-si |
| 디스플레이 스펙 픽셀 피치 (mm) | 00.153 x 0.153 |
| 픽셀 구성 | RGB 수직 스트라이프 |
| 표시 모드 | 보통은 검은색 |
| TP 드라이버 IC | NC |
| LCD 표면 처리 | 반등 코팅:3H |
| 시야 방향 대조 비율 | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
색상 스펙트럼 밝기 (cd/m2) |
72% 1000 (TYP) |
| 전력 소비 | LCD:1.8 (W) (Max) (백색 패턴) |
| LED 번호 | 50LED |
| 무게 (g) | - |
| 윤곽 (W x H x D) (mm) | 307.55x185.62x725 |
| TP 렌즈 시야 면적 (mm) | 294.36x165.84 |
| LCM (W x H x D) (mm) | 306.86x182.31x525 |
| LCD 액티브 영역 (mm) | 293.76 x 165.24 |
| TSP를 가지고/없고 | CTP 없이 |

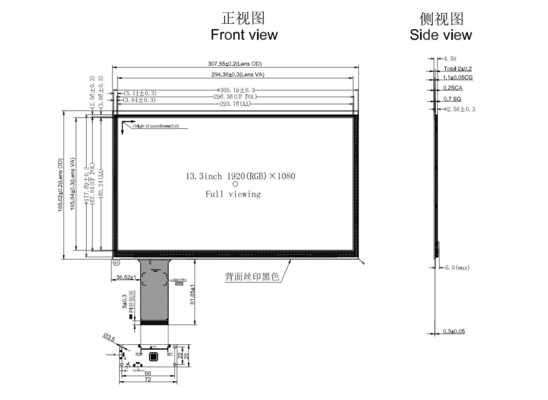

외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | NC | NC ((사용하지 않습니다) | |
| 2 | H_GND | P | 고속 지상 |
| 3 | 라넬 N | 신호 연결 경로 1 | |
| 4 | 라넬 | 난 | 실제 신호 연결 경로 1 |
| 5 | H_GND | P | 고속 지상 |
| 6 | 경로0N | 신호 연결 경로 0 | |
| 7 | 경로0_P | 난 | 실제 신호 연결 경로 0 |
| 8 | H_GND | P | 고속 지상 |
| 9 | AUX_CH_P | 진정한 신호 보조 채널 | |
| 10 | AUX_CH_N | 난 | 신호 보조 채널 |
| 11 | H_GND | P | 고속 지상 |
| 12 | LCD VCC | P | CD 논리 및 드라이버 전력 (3.3V) |
| 13 | LCD_VCC | P | CD 논리 및 드라이버 전력 (3.3V) |
| 14 | NC | NC ((사용하지 않습니다) | |
| 15 | LCD GND | P | LCD 논리 및 드라이버 지상 |
| 16 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 17 | HPD | 오 | HPD 시그나 |
| 18 | LED-1 | P | 백라이트 LED |
| 19 | LED-2 | P | 백라이트 LED |
| 20 | LED-3 | P | 백라이트 LED |
| 21 | LED-4 | P | 백라이트 LED |
| 22 | LED_PWMO | 오 | BL/LED PWM OUT |
| 23 | LED_PWMI | 난 | BL/LED PWM IN |
| 24 | NC | LCD 제조업체의 용도로 예약 | |
| 25 | NC | LCD 제조업체의 용도로 예약 | |
| 26 | LED-5 | P | 백라이트 LED |
| 27 | LED-6 | P | 백라이트 LED |
| 28 | BL_PWR | P | 백라이트 전력 LED+ |
| 29 | BL_PWR | P | 3 뒷등 전력 LEDH |
| 30 | NC | LCD 제조업체의 용도로 예약 |
PCAB USB 핀 정의
1 VCC
2 USB
3 USB+
4 GND
백라이트 사양
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| LED 입력 | VLED | 28 |
- |
33 | [V] |
| LED 전압 | VF | 2.8 | 3.0 | 3.3 | [V] |
| LED 전류 | IF | 320 | [mA] | ||
| B/L 전력 소비 | P_B/L |
- |
- |
- |
[W] |
| LED 수명 | LT | 30000 | 40000 | - | 시간 |
| LED 번호 | NLED |
- |
50 |
- |
PCS |
광학적 특성
| 부문 | 기호 | 조건 | 사양 | 단위 | |||
| 미네 | 타이프. | 맥스 | |||||
| 콘트라스트 비율 | CR |
O=0도 |
700 | 1000 | |||
| 흰색의 밝기 | YLI | 800 | 1000 | cd/m2 | |||
| 반응 시간 | TR+TF | 30 | 35 | ms | |||
|
염색성 |
빨간색 | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| 녹색 | Xg | (0.301) | |||||
| 그래 | (0.621) | ||||||
| 파란색 | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| 흰색 | Xw | (0.313) | |||||
| Yw | (0.329) | ||||||
|
관점 |
오, 오 | 오전 11시 3분 |
중앙 CR≥10 |
80 | 85 |
그 |
|
| 12(9시) | 80 | 85 | |||||
| 베르 | θ2 ((12시) | 80 | 85 | ||||
| θ1 ((6시) | 80 | 85 | |||||
| NTSC 비율 | % | 65 | 72 | % | |||

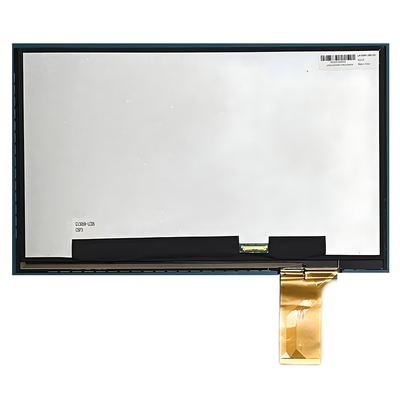

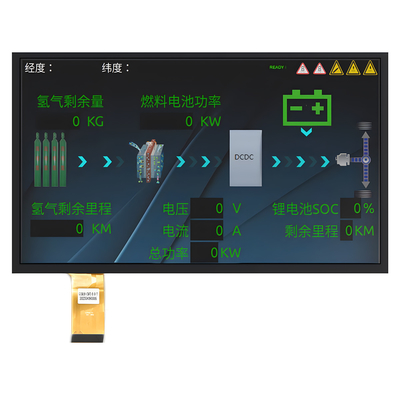

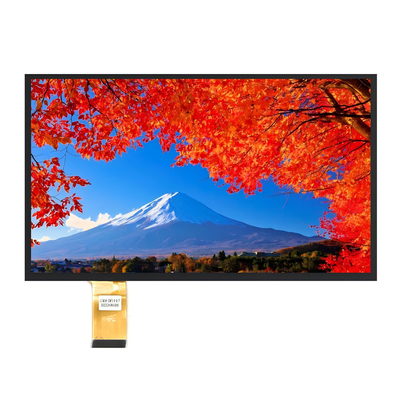

제품 이미지
