제품 상세 정보:
|
| 제품: | 4인치 원형 TFT LCD | 결의: | 720x720 |
|---|---|---|---|
| 인터페이스: | 4레인 MIPI | 터치 스크린: | 아니요, CTP 선택 사항 |
| 관측 방향: | IPS(80/80/80/80) | 핀 번호: | 30개 핀 |
| 모듈 크기: | 107.60(H) *111.87(V)*3.83(T) | 활동 영역: | 101.52(mm) 직경 |
| 표면 휘도: | 1000 cd/m2 (나이트) | 운영 임시: | -30℃ ~ +85℃ |
| LED 수명: | 40,000시간 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | 720x720 점 TFT LCD 디스플레이,4인치 둥근 TFT LCD 디스플레이,1000 니트 고 밝기 TFT 디스플레이 |
||
** 데이터 셰이트 다운로드 **
FL7707N_DS_V0.2_20230324_고객.pdf
이 항목에 대해 SFTO400XC-7095A3N
디스플레이 기술에 대한 최신 혁신을 소개합니다.이 디스플레이는 어떤 환경에서도 눈에 띄는 선명하고 밝은 색상을 제공합니다..
주요 특징은 다음과 같습니다.
탁월한 밝기: 1000 니트 정도의 밝기 수준으로, 이 디스플레이는 밝은 야외 조건에서도 뛰어난 가시성을 위해 설계되어 있으며, 콘텐츠가 항상 명확하게 볼 수 있도록 합니다.
콤팩트 디자인: 4인치 둥근 형태 요인은 자동차 대시보드에서 휴대용 장치 및 산업 기계,다양한 통합 옵션을 제공하는.
고해상도: 720x720 점 해상도는 선명한 이미지 및 상세한 그래픽을 제공하여 명확성이 가장 중요한 응용 프로그램에 적합합니다.
MIPI 4선 인터페이스: MIPI 4선 인터페이스는 동적 콘텐츠 애플리케이션에 필수적인 원활한 성능과 반응성을 보장하는 고속 데이터 전송을 제공합니다.
소비자 전자제품을 향상시키고 사용자 인터페이스를 개선하거나 몰입 경험을 만들고 싶다면, 우리의 고 밝기 1000 Nits TFT LCD 디스플레이는 이상적인 솔루션을 제공합니다.이 첨단 디스플레이 기술로 프로젝트를 높여보세요.
특징
| 특징 | 사양 |
| LCD 타입 | 40.0인치 |
| 결의 (H*V) | 720 (RGB) * 720 |
| 기술 유형 | a-Si TFT |
| 픽셀 구성 | RGB 수직 스트라이프 |
| 표시 모드 | IPS/전달기/정상 흑색 |
| 관측 방향 | 모두 |
| 회색 스케일 반전 방향 | -- |
| 윤곽방정 (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| 액티브 영역 (mm) | 101.52 (H) * 101.52 ((V) |
| 터치 스크린 / 터치 스크린 없이 | CTP 없이 선택 |
| 매치 커넥터 타입 | 0.5 피치 30 핀 |
| 백라이트 타입 | 흰색 LED |
| 무게 (g) | TBD |
| 인터페이스 | MIPI 4Lane |
| 색상 수 | 16.7M |
| 드라이버 IC | FL7707 |
| CTP IC |
기계적 도면
인터페이스 핀 정의
| 아니죠 | PIN번호 | 설명 |
| 1 | LEDA | LED 아노드 |
| 2 | LEDK1 | LED 카थो드 |
| 3 | LEDK2 | LED 카थो드 |
| 4 | VCI | 전원 공급 2.8~3.3V |
| 5 | IOVCC | 전원 공급 1.8V-2.0V |
| 6 | 재설정 | LCM 리셋 신호 |
| 7 | TE | 찢기 효과 출력 |
| 8 | PWM | LCD 드라이버 제어용 PWM 주파수 출력 |
| 9 | GND | 토지 |
| 10 | D0P | DSI-D0+ 데이터 신호 |
| 11 | D0N | DSI-D0- 데이터 신호 |
| 12 | GND | 토지 |
| 13 | D1P | DSI-D1+ 데이터 신호 |
| 14 | D1N | DSI-D1 데이터 신호 |
| 15 | GND | 토지 |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI 시계... |
| 18 | GND | 토지 |
| 19 | D2P | DSI-D2+ 데이터 신호 |
| 20 | D2N | DSI-D2 데이터 신호 |
| 21 | GND | 토지 |
| 22 | D3P | DSI-D3+ 데이터 신호 |
| 23 | D3N | DSI-D4 데이터 신호 |
| 24 | GND | 토지 |
| 25 | TP_INT | 터치 중단 |
| 26 | TP_SDA | 터치 IIC 데이터 신호 |
| 27 | TP_SCL | IIC 시계 신호를 터치 |
| 28 | TP_RESET | 터치 리셋 신호 |
| 29 | TP_VCI | 터치 전원 공급 |
| 30 | TP_IOVCC | 터치 전원 공급 |
|
항목 |
기호 |
가치 |
단위 |
|
논리용 전원 공급 전압 |
VDD |
00.3~3.6 |
V |
|
입력 전압 |
와인 |
VDD+03 |
V |
|
작동 온도 |
위쪽 |
-30~80 |
°C |
|
저장 온도 |
Tstg |
-30~80 |
°C |
전기 특성
|
항목 |
기호 |
분 |
종류 |
맥스 |
단위 |
시험 조건 |
|
작동 전압 |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
공급 전류 |
IDD |
- |
- |
30 |
mA |
VDD=2.8V,Ta=25°C |
|
입력 전압 |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
입력 누출 전류 |
IIL |
- 1개0 |
- |
1.0 |
mA |
VIN=VDD 또는 VSS |
운전 뒷등
|
항목 |
기호 |
분 |
유형 |
맥스 |
단위 |
|
전류 |
IF |
-- |
180 |
- |
mA |
|
전압 |
VF |
14 |
15 |
16.3 |
V |
|
연결 모드 |
P |
-- |
5S2P |
-- |
|
|
LED 번호 |
/ |
|
10 |
|
pcs |
|
LED 수명 |
|
40000 |
50000 |
|
시간 |
광학적 특성
|
항목 |
기호 |
조건 |
분 |
유형 |
맥스 |
단위 |
|
관점 |
θT |
CR ¥10 |
|
85 |
- |
학위 |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
콘트라스트 비율 |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
반응 시간 |
톤 |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
통일성 |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
광력 |
L |
- |
850 |
1000 |
- |
cd/m2 |

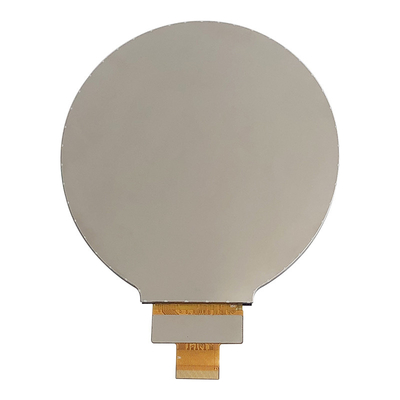

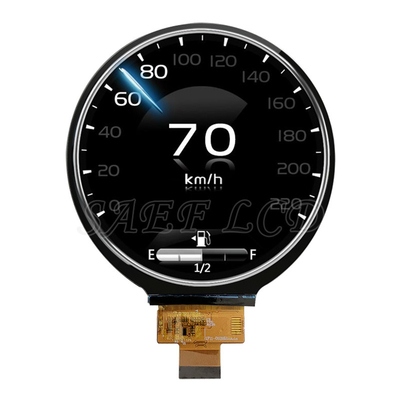

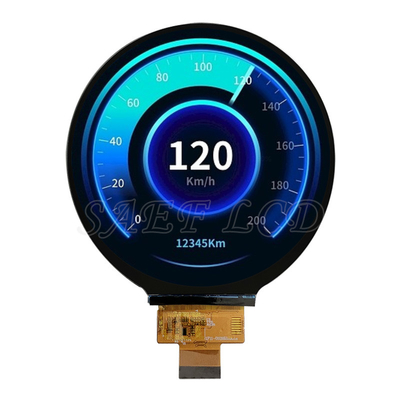

제품 이미지
