제품 상세 정보:
|
| 제품: | 3.6인치 원형 TFT 디스플레이 | 결의: | 544(RGB) x 506 도트 |
|---|---|---|---|
| 표면 휘도: | 1000 cd/m2 (나이트) | 터치 스크린: | 터치 없음(PCAP 옵션) |
| 관측 방향: | IPS 가득 찬 시야 각도 | 드라이버 IC: | ST72566 |
| 핀 번호: | 30개 핀 | 연결: | ZIF |
| 인터페이스: | LVDS | LED 수명: | 40,000시간 |
| 상부 :: | +85' Ｃ에 대한 -30' Ｃ | 테스트:: | +85' Ｃ에 대한 -30' Ｃ |
| 활동 영역: | 89.76(폭) x 83.49(높이) mm | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 고 휘도 TFT LCD,544 X 506 점 둥근 IPS 디스플레이,30.6인치 높은 밝기 TFT |
||
이 항목에 대해: SFTO360XC-7072AN
우리의 최신 혁신을 소개합니다. 고 밝기 1000nits 3.6인치 TFT LCD 디스플레이입니다.이 둥근 IPS 디스플레이는 다양한 조명 조건에서 놀라운 시각과 뛰어난 성능을 제공하기 위해 설계되었습니다..
주요 특징:
높은 밝기 출력 (1000 니트):
컴팩트 크기 (3.6 인치):
IPS 기술:
해상도 (544 x 506 점):
LVDS 인터페이스:
이점:
향상된 사용자 경험:
다재다능한 응용:
강력한 성능:
응용 프로그램:
자동차 디스플레이:
웨어러블 기술:
산업용 장비:
결론:
고 밝기 1000nits 3.6 인치 TFT LCD 디스플레이는 최신 기술을 실용적인 디자인과 결합하여 현대 애플리케이션의 요구를 충족시킵니다.비교할 수 없는 밝기를 제공하는 이 특별한 디스플레이 솔루션으로 제품 제공을 업그레이드하세요, 명확성, 그리고 다재다능성.
더 많은 정보, 기술 사양, 또는 주문을 위해, 저희에게 직접 연락하십시오.
| 특징 | 사양 |
| LCD 타입 | 30.6인치 |
| 결의 (H*V) | 544* ((RGB) * 506 |
| 기술 유형 | a-Si TFT |
| 픽셀 구성 | RGB 수직 스트라이프 |
| 보통 흰색 | 보통은 검은색 |
| 관측 방향 | 모두 |
| 윤곽방정 (W x H x T) (mm) | 98.88*94.12*779 |
| 액티브 영역 (mm) | 83.49*89.76 |
| 터치 스크린 / 터치 스크린 없이 | 아니 |
| 매치 커넥터 타입 | 0.5 pitch 30pin |
| 백라이트 타입 | LED |
| 무게 (g) | TBD |
| 인터페이스 | LVDS |
| 색상 수 | 16.7M |
| 드라이버 IC | ST7266-G6-E |
외적 차원
인터페이스 PIN 정의
| 아니죠 | PIN 이름 | 설명 |
| 1 | A | 백라이트 LED 전력 |
| 2 | K | 백라이트 LED 지상 |
| 3 | LVDS-D3N | 음수 LVDS 차차 데이터 입력 |
| 4 | LVDS-D3P | 양성 LVDS 차차 데이터 입력 |
| 5 | GND | 토지 |
| 6 | LVDS-D2N | 음수 LVDS 차차 데이터 입력 |
| 7 | LVDS-D2P | 양성 LVDS 차차 데이터 입력 |
| 8 | GND | 토지 |
| 9 | LVDS -CLKN | 음수 LVDS 차차 시계 입력 |
| 10 | LVDS -CLKP | 양성 LVDS 차차 시계 입력 |
| 11 | GND | 토지 |
| 12 | LVDS-D1N | 음수 LVDS 차차 데이터 입력 |
| 13 | LVDS-D1P | 양성 LVDS 차차 데이터 입력 |
| 14 | GND | 토지 |
| 15 | LVDS-D0N | 음수 LVDS 차차 데이터 입력 |
| 16 | LVDS-D0P | 양성 LVDS 차차 데이터 입력 |
| 17 | GND | 토지 |
| 18~19 | IOVCC-3.3V | 논리 전원 및 I/O 회로에 필요한 전원 공급 장치 |
| 20 | BIST | 내장 된 자기 검사 |
| 21 | SDA | 일련 인터페이스 모드에서 일련 입력/출력 신호 |
| 22 | SCI | Serial Interface에서는 SCL로 사용된다. |
| 23 | STBYB | 대기 모드 제어 H:정상적인 동작;L:시작 표시 |
| 24 | RST | 리셋 핀 3.3V |
| 25 | CS | 칩 선택 핀 |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | 토지 |
| 28 | VDD-3.3V | 전원 공급 (3.3V) |
| 29 | VDD-3.3V | 전원 공급 (3.3V) |
| 30 | VCOM/NC | 일반 전압/NC |
절대 최대 등급
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 30.0~3.6 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | -30~85 | C |
| 저장 온도 | Tstg | -30~85 | C |
DC 전기 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 |
| 전력 전압 | VDD | 3.0 | 3.3 | 3.6 | V |
| 입력 로직 고전압 | HIV | 0.7VDD | - | VDD | V |
| 입력 로직 저전압 | VIL | 0 | - | 0.3VDD | V |
백라이트 단위특징
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전류 | IF | -- | 180 | -- | mA |
| 전압 | VF | 13.5 | 14 | 16 | V |
| 연결 모드 | - | -- | 5S4P | -- | |
| LED 번호 | / | 20 | pcs | ||
| LED 수명 | 40000 | 50000 | 시간 |

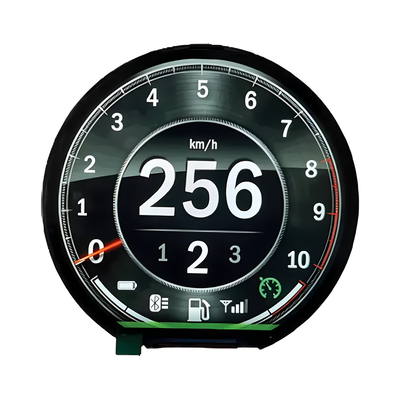

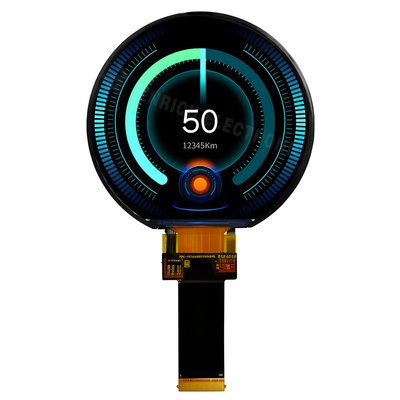

제품 이미지
