제품 상세 정보:
|
| 제품: | 2.8 TFT LCD로 조금씩 움직이세요 | 결의: | 240x320 |
|---|---|---|---|
| 색상: | 262K | 터치 스크린: | 저항식 터치스크린 |
| 인터페이스: | MCU, RGB | 관측 방향: | IPS, 모든 관점 |
| 드라이버 IC: | ILI9341V | 연결: | ZIF |
| 표면 휘도: | 1000cd/m2(니트) | 핀 번호: | 50개 핀 |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 240 x 320 점 높은 밝기 TFT,TFT LCD 디스플레이 240 X 320 점,20.8인치 고 밝기 TFT |
||
이 항목에 대해 SFTO280TZ-7214AT
세이프 테크놀로지는 디스플레이 기술에서 최신 혁신을 소개합니다. 고 밝기 1000nit 2.8인치 TFT LCD입니다.당신은 야외 응용 프로그램을 위해 설계 또는 장치에 대한 명확하고 활기찬 디스플레이가 필요합니다,이 스크린은 타당하지 않은 성능과 신뢰성을 제공합니다.
뛰어난 밝기:이 디스플레이는 인상적 인 밝기 수준인 1000 닛으로 직접 햇빛에서도 콘텐츠가 가시화되도록 보장하며 야외 및 높은 주변 조명 환경에 이상적입니다.
컴팩트 크기:이 디스플레이는 2.8인치밖에 안 되고, 휴대성과 사용성 사이의 완벽한 균형을 이루며, 다양한 컴팩트 기기에 완벽하게 적합합니다.
고해상도:240 x 320 픽셀 해상도는 선명하고 명확한 시각을 보장하며 상세한 그래픽과 텍스트를 허용하여 사용자 경험을 향상시킵니다.
IPS 기술:In-Plane Switching (IPS) 기술을 이용한 디스플레이는 넓은 시각 각도와 정확한 색상 재생을 제공하여 모든 관점에서 사진과 비디오가 훌륭하게 보일 수 있습니다.
다재다능 인터페이스:이 디스플레이는 MCU와 RGB 인터페이스가 모두 갖춰져 있으며, 매우 적응력이 있으며, 다양한 마이크로 컨트롤러 응용 프로그램과 기존 시스템에 쉽게 통합 할 수 있습니다.
에너지 효율성:효율성을 염두에 두고 설계된 이 디스플레이는 밝기와 전력 소비를 균형 있게 해 휴대용 기기의 배터리 수명을 늘리는 데 도움이 됩니다.
향상된 가시성:야외 키오스크, 웨어러블 디바이스, 자동차 디스플레이와 같은 밝은 환경에서 적용하기에 적합합니다.
사용자 친화적:고해상도와 생동감 넘치는 색상은 전반적인 사용자 경험을 개선하여 디스플레이를 더 쉽게 읽고 상호 작용 할 수 있습니다.
쉽게 통합:이중 인터페이스 옵션으로 개발자는 디스플레이를 다양한 마이크로 컨트롤러와 시스템으로 쉽게 연결할 수 있으며 설계 복잡성과 시판 시간을 줄일 수 있습니다.
내구성:다양한 애플리케이션의 요구에 견딜 수 있도록 만들어져 장수성과 일관된 성능을 보장합니다.
고 밝기 1000nits 2.8 인치 TFT LCD 디스플레이는 강력하고 다재다능하며 고성능 디스플레이를 찾는 전문가에게 최고의 솔루션입니다.비교할 수 없는 밝기와 명확성을 가지고 기기를 높여, 그리고 산업에서 소비자 전자제품에 이르기까지 다양한 응용 프로그램을 제공합니다.
더 많은 정보, 샘플, 또는 귀하의 특정 요구 사항을 논의하기 위해, 저희에게 연락하십시오.
특징
| 일반 정보 항목 | 사양 | 단위 |
| 주요 패널 | ||
| 디스플레이 영역 (AA) | 43.2 ((H) *57.6 ((V) (2.8인치) | mm |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 | - |
| 색상 표시 | 262K | 색상 |
| 픽셀 수 | 240 (RGB) *320 | 점 |
| 픽셀 피치 | 0.180 ((H) *0.180 ((V) | mm |
| 관점 | 모두 | 0시 |
| 드라이브 IC | ILI9341V | - |
| 색상 픽셀 배열 | RGB 수직 스트립 | |
| 표시 모드 | 송신기/ 보통 검은색 | - |
| 작동 온도 | -20+70 | °C |
| 저장 온도 | -30+80 | °C |
기계 정보
| 항목 | 미네 | 타이프. | 맥스 | 단위 | 참고: | |
| 모듈 크기 | 수평 (H) | - | 50.00 | - | mm | ±0.2 |
| 수직 (V) | - | 69.20 | - | mm | ±0.2 | |
| 깊이 (D) | - | 3.99 | - | mm | ±0.2 | |
| 무게 | - | TBD | - | g | - | |
외적 차원
인터페이스 핀 정의
| 핀 NO. | 기호 | 레벨 | 기능 |
| 1 | LEDK | L | 백라이트K |
| 2~5 | LEDA | H | 백라이트A |
| 6 | IM0 | H/L | MCU 인터페이스 모드를 선택하십시오 |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | 폐지 | H/L | 하드웨어 리셋 핀 |
| 11 | VSYNC | H/L | RGB를 위한 수직 (프레임) 동기화 입력 신호 |
| 12 | HSYNC | H/L | RGB를 위한 수평 (선형) 동기화 입력 신호 |
| 13 | 도트클 | H/L | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 14 | ENABLE | H/L | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 15~32 | D17-DB0 | H/L | 데이터 버스 |
| 33 | SD0 | H/L | SPI 인터페이스 출력 핀 |
| 34 | SDA | H/L | SPI 인터페이스 입력 핀 |
| 35 | 연구 및 개발 | H/L | 읽기를 활성화 시계 핀 |
| 36 | WR-RS | H/L | 레지스터 선택 신호 |
| 37 | RS-SCL | H/L | 기록 활성화 시계 입력 핀 |
| 38 | CS | H/L | 칩 입력 핀을 선택 |
| 39 | TE | H/L | 찢기 효과 출력 |
| 40 | IOVCC | H | 전원 공급 장치 ((1.8V) |
| 41 | IOVCC | H | 전원 공급 (2.8-3.3V) |
| 42 | VCI | H | 전원 공급 (2.8-3.3V) |
| 43 | GND | L | 토지 |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | 토지 |
| 49 | GND | L | 토지 |
| 50 | GND | L | 토지 |
절대 최대 등급
|
항목 |
기호 |
가치 |
단위 |
|
| 분 | 맥스 | |||
| 논리 회로에 대한 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 회로의 공급 전압 | VCI | -0.3 | 4.6 | V |
운영 조건
|
항목 |
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전원 공급 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 전원 공급 | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| 정상 모드 현재 소비 | Icc | - | 12 | - | mA | VCC=2.8V |
| TFT 게이트 ON 전압 | VGH | 15 | V | |||
| TFT 게이트 오프 전압 | VGL | -7번5 | - | V | ||
백라이트 단위 (GND=0V)
|
항목 |
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전속 공급 전압 | Vf | 2.8 | - | 3.4 | V | |
| 전속 공급 전류 | 만약 | - | 120 | - | mA | |
| LCM 밝기 | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| 통일성 | / | 80 | % | - | ||

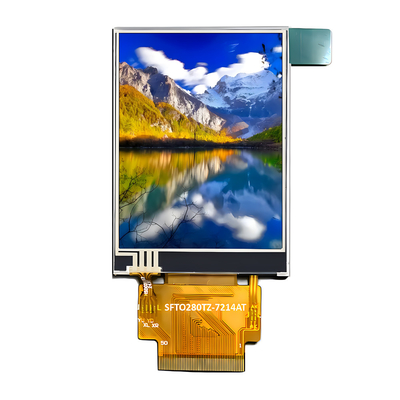

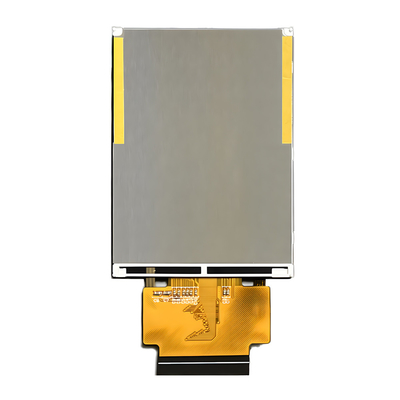

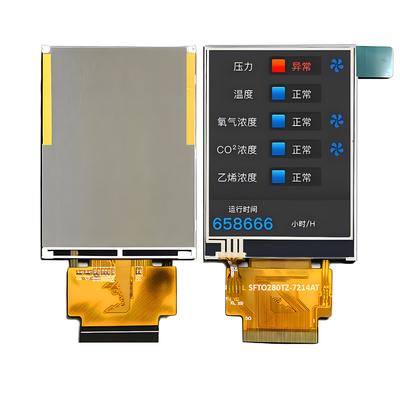

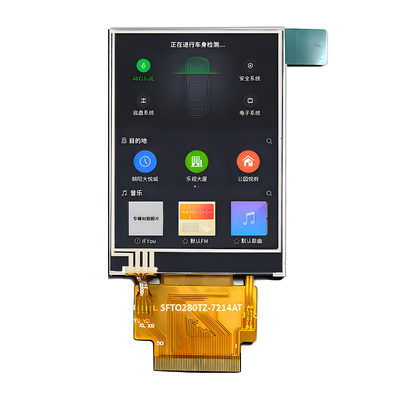

제품 이미지
