제품 상세 정보:
|
| 제품: | 2.4 " TFT 스크린 | 결의: | 240x320 |
|---|---|---|---|
| 관측 방향: | IPS, 전체 시야각 | 터치 스크린: | 아니 |
| 인터페이스: | RGB/MCU/SPI 인터페이스 | 핀 번호: | 40개 핀 |
| 표면 휘도: | 1000cd/m2(니트) | LED 수명: | 40,000시간 |
| 커버 글라스: | 사용자 정의 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.4 고 밝기 TFT,240x320 점 행렬 표시,높은 밝기의 TFT LCD 디스플레이 |
||
이 항목에 대해 SFTO240PY-7190AN
우리의높은 밝기 1000nits 2.4" TFT LCD 디스플레이이 디스플레이는 240x320 픽셀의 놀라운 해상도로 생생하고 선명한 시각을 제공합니다.밝은 환경에서도 콘텐츠가 눈에 띄도록.
주요 특징:
소비자 기기, 산업용 기계 또는 혁신적인 프로토타입을 개발하든, 우리의 TFT LCD 디스플레이는 뛰어난 이미지 품질과 적응력으로 프로젝트를 향상시키기 위해 설계되었습니다.당신의 디자인을 향상시키고 생생한 그래픽과 신뢰할 수있는 성능으로 청중을 매료.
오늘 우리 고 밝기 1000nits TFT LCD 디스플레이의 잠재력을 발견! 더 많은 정보를 얻거나 주문하려면,직접 연락하세요
일반 사양
| - 아니 | 항목 | 내용 | 단위 |
| 1 | LCD 크기 | 20.4인치 (삼각형) | / |
| 2 | 표시 모드 | 보통 검은색/전달성/반광성 | / |
| 3 | 시야 방향 | 무료 | / |
| 4 | 회색 스케일 반전 방향 | - | / |
| 5 | 결의 (H*V) | 240 * 320 픽셀 | / |
| 6 | 모듈 크기 (L*W*H) | 42.72*58.50*215 | mm |
| 7 | 활동 영역 (L*W) | 36.72*4896 | mm |
| 8 | 픽셀 피치 (L*W) | 0.153*0153 | mm |
| 9 | 인터페이스 타입 | RGB/MCU/SPI 인터페이스 | / |
| 10 | 색상 깊이 | 16.7M | / |
| 11 | 모듈 전력 소비 | TBD | W |
| 12 | 뒷등 타입 | LED | / |
| 13 | 드라이버 IC | ST7789VI 또는 호환성 | / |
| 14 | 무게 | 12.1 | g |
외형 도면
핀 인터페이스 정의
|
인터페이스 - 아니 |
이름 |
I/O 또는 연결 |
설명 |
| 1 | LEDK | P | LED 백글라이트의 전력 (카소드) |
| 2 | LEDA | P | LED 백글라이트 (Anode) 의 전력 |
| 3 | GND | P | 파워 그라운드 |
| 4 | IM0 | 난 | 인터페이스 선택 (드라이버 IC 데이터 시트를 참조) |
| 5 | IM1 | 난 | 인터페이스 선택 (드라이버 IC 데이터 시트를 참조) |
|
6 |
IM2 |
난 |
인터페이스 선택 (드라이버 IC 데이터 시트를 참조) |
| 7 | SDA | I/O | SPI 인터페이스 입력 핀 |
| 8 | 도트클 | 난 | 점 시계 |
| 9 | DE | 난 | 데이터 활성화 |
| 10 | VSYNC | 난 | 수직 동기화 입력 |
| 11 | HSYNC | 난 | 수평 동기화 입력 |
| 12 | VCC | P | 전원 공급 |
| 13 | 재설정 | 난 | 신호 재설정 |
| 14 | GND | P | 파워 그라운드 |
| 15~32 | DB17--DB0 | I/O | 데이터 버스 (DB17--DB0) |
| 33 | 연구 및 개발 | 난 | RGB 인터페이스. 이 핀을 VDDI 또는 DGND에 고정해 주세요. |
| 34 | WR | 난 | RGB 인터페이스. 이 핀을 VDDI 또는 DGND에 고정해 주세요. |
| 35 | RS | 난 | RGB 인터페이스. 일련 인터페이스 시계. |
| 36 | CS | 난 | 칩 선택 핀, 낮은 활성화. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | YU(NC) | - | NC |
최대 절대 한계
| 항목 | 기호 | 미네 | 맥스 | 단위 |
| TFT에 대한 전원 공급 입력 전압 | VDD | -0.3 | 4.6 | V |
| 백라이트 전류 (정상적인 온도) | ILED | - | 100 | mA |
| 작동 온도 | 위쪽 | - 20 | +70 | °C |
| 저장 온도 | Tst | -30 | +80 | °C |
| 습도 | RH | - | 90% (최대 60 °C) | RH |
DC 특성 (VDD=2.8V,Ta=25.C)
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 전원 공급 입력 전압 | VCC | 2.4 | 2.8 | 3.6 | V |
| I/O 로직 전압 | VDDIO | - | 1.8 | - | V |
| 입력 전압 레벨 "H" | HIV | 0.7VDDIO | - | VDDIO | V |
| 입력 전압 레벨 "L" | VIL | VSS | - | 0.3VDDIO | V |
| 전원 공급 전류 | IVDD | - | 9 | - | mA |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| LED 전압 | VF | 5.6 | 6 | 6.8 | V | |
| LED 전류 | IF | - | 80 | - | mA | IF=20*4mA |
| LED 전력 소비 | PLED | - | 0.48 | - | W | 참고1 |
| LED 수 | - | 4 | PCS | |||
| 연결 모드 | - | 4 평행 | / | |||
| LED 수명 | - | 40000 | - | - | 시간 | 참고2 |
광학적 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 반응 시간 | Tr+ Tf |
- |
- | 35 | 45 | ms |
| 콘트라스트 비율 | Cr | 500 | 750 | - | - | |
|
표면 밝기 |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| 빛의 균일성 | 유 | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
관점 |
θ |
7=90° | 70 | 80 | - | 그 |
| 7=270° | 70 | 80 | - | 그 | ||
| 7=0° | 70 | 80 | - | 그 | ||
| 7=180° | 70 | 80 | - | 그 |

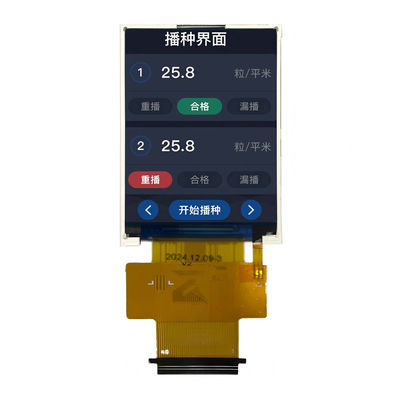

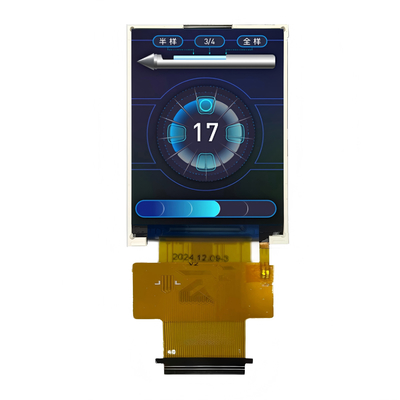

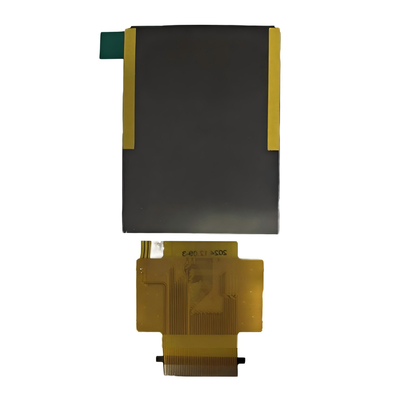

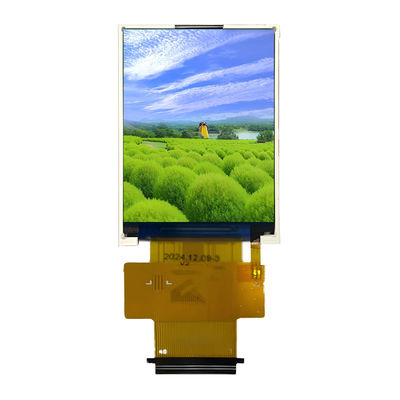

제품이미지
