제품 상세 정보:
|
| 제품: | 1.54" TFT 스크린 | 결의: | 240x240 |
|---|---|---|---|
| 관측 방향: | 전체 관점 (80/80/80/80) | 터치 스크린: | 아니 |
| 인터페이스: | MCU(맞춤형) | 핀 번호: | 24개 핀 |
| 표면 휘도: | 1000cd/m2(니트) | LED 수명: | 40,000시간 |
| 커버 글라스: | 사용자 정의 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1.54" 고 밝기 TFT 디스플레이,SPI 인터페이스 점 매트릭스 LCD 디스플레이,240x240 점 매트릭스 LCD 디스플레이 |
||
최고 수준의 고 밝기 1000 니트 1.54" TFT LCD 디스플레이 SF-TC154B-8945B-N를 소개합니다.눈부신 시각적 명확성과 강력한 성능으로 여러분의 프로젝트와 애플리케이션을 향상시킬 수 있도록 설계되었습니다..
높은 밝기 (1000 니트): 우리 디스플레이는 다양한 조명 조건에서 탁월한 가시성을 보장하여 야외 환경이나 밝은 실내 환경에 이상적입니다.
컴팩트 사이즈 (1.54"): 이 콤팩트한 TFT LCD는 공간의 중요성이 높은 장치에 완벽하게 적합합니다. 동시에 풍부한 시각 콘텐츠를 제공합니다.
해상도 (240x240): 240x240 점 매트릭스는 선명하고 생동감 넘치는 이미지를 제공하며, 당신의 시각적인 것이 선명하고 색채로 튀어나옵니다.
SPI 인터페이스:일련 주변 인터페이스 (SPI) 는 빠르고 효율적인 통신을 촉진하여 마이크로 컨트롤러 및 다른 디지털 시스템과 원활한 통합을 가능하게합니다.
우수한 밝기, 컴팩트한 크기, 그리고 쉽게 통합할 수 있는 우리의 고 밝기 1.54" TFT LCD 디스플레이는 다음 혁신적인 프로젝트를 위한 완벽한 솔루션입니다.사용자 경험을 높이고 모든 환경에서 밝게 빛나는 디스플레이로 관심을 끌고.
오늘 그 가능성 들 을 탐구 해 보십시오!
제품 간략성
1LCD 크기: 1.54 ′′ TFT
2해상도: 240x240
3관점: 모든 관점
4커리어 크기: 31.52x33.72x1.8mm
5LCD 드라이버 IC: ST7789V
6LCD 인터페이스 타입: SPI
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 사용자 지정 또는 표준 용량 터치 스크린 (CTP) 선택
외형 도면
핀 인터페이스 정의
| 아니죠 | PIN 이름 | 설명 |
| 1 ~ 2 | LEDK | LED 카थो드 |
| 3~4 | GND | 토지 |
| 5 | FMARK | TE (Tearing Effect) 출력 신호로 사용 |
| 6 | SDA | 직렬 데이터 입력/출력 양방향 핀 |
| 7 | D/C | 데이터/명령 선택 핀 |
| 8 | SCL | SCL 핀은 일련의 인터페이스에서 작동할 때 Serial Clock로 |
| 9 | CS | 칩 선택 신호의 입력 핀 |
| 10 | 재설정 | LCM 재설정 입력 신호 |
| 11-12 | IOVCC | 전원 공급 1.8V/2.8V 전압 |
| 13-14 | VCC | 전원 공급 2.8V 전압 |
| 15-16 | GND | 토지 |
| 17-22 | NC | NC |
| 23-24 | LEDA | LED 아노드 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | .C |
| 저장 온도 | Tstg | -30~80 | .C |
DC 특성 (VDD=2.8V,Ta=25.C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25.C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | μA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT | 테스트 |
| 공급 전압 | Vf | - | 9.6 | - | V | if=20 mA |
| 공급 전류 | 만약 | - | 20 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | 192 | - | mW | - |
| LCM에 대한 광대성 | - | 900 | 1000 | 1100 | Cd/m2 | if=20mA |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=20 mA |
| 백라이트 색상 | 흰색 | |||||
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | ||
| 분 | 유형 | 맥스 | |||||
| 1 | 반응 시간 | Tr+Tf | 25°C | | 6 | | 미스 |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7.1 | - | - |
| 대조율 | Cr | θ=0, 정상 관점 | - | 500 | - | - |
| 관점 | CR>10 | - | 80 | - | 그레그 | |

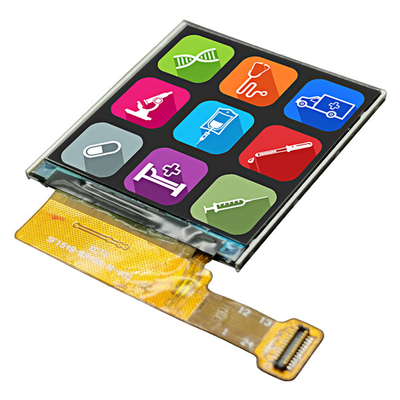

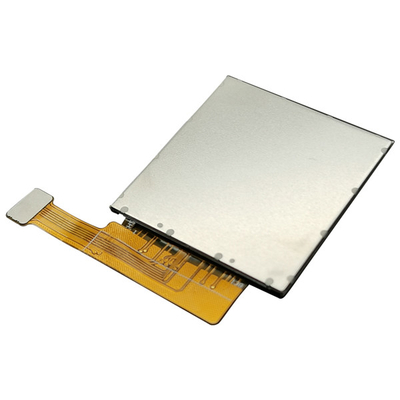

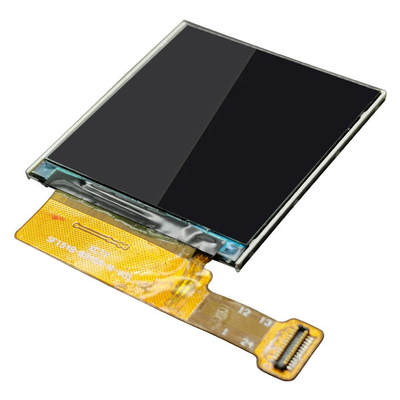

제품사진
