제품 상세 정보:
|
| 제품: | 1.9인치 TFT LCD | 터치 스크린: | 없이 |
|---|---|---|---|
| 결의: | 170x320 | 관측 방향: | IPS 전체 시야각 |
| 드라이버 IC: | ST7789P3 | 핀 번호: | 30개 핀 |
| 연결: | ZIF | 표면 휘도: | 800cd/m2(니트) |
| 인터페이스: | SPI&MCU | LED 수명: | 40,000시간 |
| 강조하다: | 170x320 고 밝기 TFT 디스플레이,800 니트 IPS LCD 디스플레이,1.9인치 높은 밝기 TFT 디스플레이 |
||
이 항목에 관한 SFTO190JY-7267AN
우리의 높은 밝기 1.9인치 IPS TFT LCD 디스플레이로 프로젝트를 향상시켜 보세요.이 디스플레이는 밝은 환경에서도 뛰어난 시야를 보장합니다..
주요 특징:
크기와 해상도:이 콤팩트 한 1.9인치 디스플레이는 170x320 픽셀의 해상도를 자랑하며, 다양한 응용 분야에 선명하고 선명한 이미지를 제공합니다.
생동감 넘치는 색상IPS 기술은 넓은 관점과 생동감 넘치는 색상 재생을 제공하여 우수한 사용자 경험을 제공합니다.
SPI와 MCU 인터페이스:이 디스플레이는 통합 용이성을 위해 설계되었으며 SPI와 MCU 인터페이스가 모두 갖추어져 있으며, 다양한 마이크로 컨트롤러와 개발 보드와 호환됩니다.
내구성 설계:신뢰성과 성능을 위해 제작된 이 디스플레이는 웨어러블 기기, 기기, 임베디드 시스템 등 전문 및 DIY 프로젝트에 이상적입니다.
뛰어난 품질과 성능을 위해 높은 밝기 1.9 인치 IPS TFT LCD 디스플레이로 기기를 업그레이드하십시오. 뛰어난 디스플레이 솔루션을 찾는 개발자에게 완벽합니다!
지금 주문하세요우리의 보장된 가장 낮은 시장 가격을 이용하기 위해!
제품 사양
| 특징 | 세부 사항 | 단위 |
| 디스플레이 크기 (횡단선) | 1.9 | 인치 |
| LCD 타입 | IPS TFT | - |
| 표시 모드 | 보통은 검은색 | - |
| 결의 | 170 x RGB ((H) x 320 ((V) | 픽셀 |
| 관측 방향 | 모두 | - |
| 모듈 크기 | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
| 활동 영역 | 22.7 ((W) x 42.72 ((H) | mm |
| 픽셀 크기 | 0.1335 ((W) x 0.1335 ((H) | mm |
| 색상 배열 | RGB V 수직 스트립 | - |
| 인터페이스 | SPI/평행 | - |
| 표면 밝기 | 800 | cd/m2 |
| 색상 표시 | 262K | - |
| 드라이버 IC | ST7789P3 | - |
| 터치 패널과 함께 또는 없이 | 아니 | - |
| 작동 온도 | -20°C~70°C | °C |
| 저장 온도 | -30°C~80°C | °C |
외적 차원
절대 최고 등급
| 항목 | 기호 | 미네 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.0 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
DC 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 아날로그 공급 전압 | VCC | 2.5 | 2.75 | 3.3 | V |
| 논리 공급 전압 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 입력 고전압 | VIN | 0.7*IOVCC | - | IOVCC | V |
| 입력 저전압 | VIL | GND | - | 0.3*IOVCC | V |
| 출력 고전압 | VOH | 0.8*IOVCC | - | IOVCC | V |
| 출력 저전압 | VOL | GND | - | 0.2*IOVCC | V |
| 입력 전류 | IIN | - | 20 | - | mA |
백라이트 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 전압 | VF | - | 6.0 | - | V |
| 전류 | IF | - | 80 | - | mA |
| 전력 소모 | Pd | - | 256 | - | mW |
| LED 수명 (LED) | - | 30000 | 40000 | - | 시간 |
인터페이스 핀 정의
| 핀. 아니. | 기호 | 설명 | |||||||||
| 1 | GND | 토지 | |||||||||
| 2 | VCC | 아날로그 전원 공급 | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | 재설정 | LCM 리셋 핀 | |||||||||
| 6 | CS | 칩 선택 핀 (Low 켜) | |||||||||
| 7 | DC/SCL | 일련 시계 핀. | |||||||||
| 8 | WR/RS | 등록 PIN를 선택합니다. | |||||||||
| 9 | 연구 및 개발 | 8080 MCU 평행 인터페이스에서 읽기 활성화 | |||||||||
| 10 | SDA | SPI 인터페이스 입력/출력 핀 | |||||||||
| 11-18 | DB0-DB7 | MCU 평행 인터페이스 데이터 버스 | |||||||||
| 19 | SDO | SPI 인터페이스 출력 핀 | |||||||||
| 20 | LED+ | 백글라이트 애노드 | |||||||||
| 21~24 | LED | 백글라이트 카토드 | |||||||||
| 25 | GND | 토지 | |||||||||
| 26~29 | NC | NC | |||||||||
| 30 | GND | 토지 |

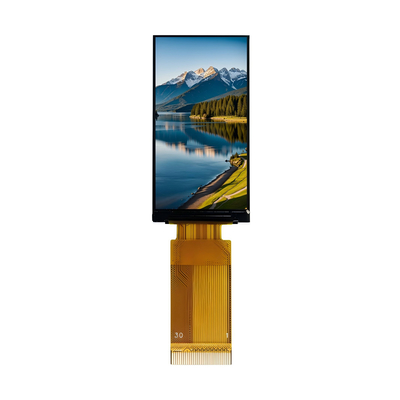

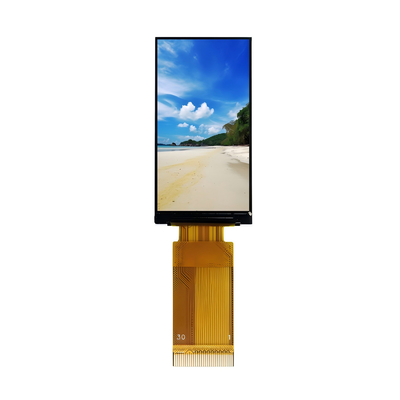

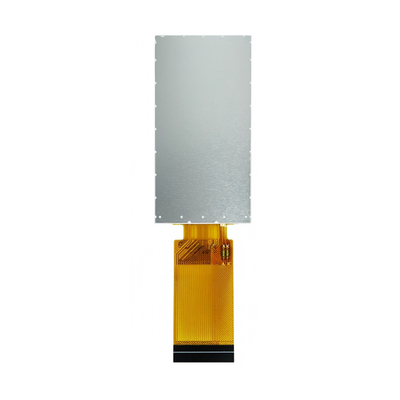

제품 이미지
