제품 상세 정보:
|
| 제품: | 2.1인치 원형 TFT | 결의: | 480x480 도트 |
|---|---|---|---|
| 인터페이스: | 3라인 SPI + 18비트 RGB | 터치 스크린: | 터치 없음(PCAP 옵션) |
| 관측 방향: | IPS(80/80/80/80) | 드라이버 IC: | ST7701S |
| 핀 번호: | 40개 핀 | 모듈 크기: | 58.18 x 59.71 x 2.26(mm) |
| 활동 영역: | 직경 53.28mm | 연결: | ZIF |
| 표면 휘도: | 1000 cd/m2 (나이트) | 운영 임시: | -20C 내지 +70C |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1000 니트 고 밝기 TFT 디스플레이,20.1인치 둥근 TFT LCD,480x480 점 매트릭스 TFT 디스플레이 |
||
이 항목에 관한 SF-TC210B-8947A3N
디스플레이 기술의 최신 혁신을 소개합니다.높은 밝기 1000 Nits 2.1 인치 둥근 TFT LCD! 이 콤팩트 디스플레이는 뛰어난 이미지 명확성과 생동감 넘치는 색상을 제공하도록 설계되었습니다.480x480 점 행렬모든 세부사항이 생생하게 나타나도록 보장합니다.
주요 특징은 다음과 같습니다.
소비자 전자제품, 자동차 디스플레이 또는 산업 인터페이스에서 사용자 경험을 향상시키고 싶다면 이 TFT LCD는 완벽한 솔루션입니다.여러분의 아이디어를 살려주는 고 밝기 디스플레이로 제품들의 시각적 성능을 높여보세요.!
우리의 화면 품질의 차이를 발견높은 밝기 1000 닛 2.1 인치 둥근 TFT LCD✅창의가 혁신과 만나는 곳!
일반 사양
| LCD 타입 | 20.1인치 |
| 결의 (H*V) | 480 (RGB) × 480 |
| 기술 유형 | a-Si TFT |
| 픽셀 구성 | RGB 수직 스트라이프 |
| 표시 모드 | 보통은 검은색 |
| 관측 방향 | 모두 |
| 회색 스케일 반전 방향 | - |
| 윤곽방정 (W x H x T) (mm) | 58.18*60.71*226 |
| 액티브 영역 (mm) | 53.28*53.28 |
| CTP 보기 영역 (mm) | / |
| 터치 스크린 / 터치 스크린 없이 | 아니 |
| 커넥터 타입 | 0.5 PITCH 40PIN |
| 백라이트 타입 | LED |
| 무게 (g) | TBD |
| 표시 인터페이스 | 3SPI+18RGB |
| 색상 수 | 262K |
| 표시 드라이버 IC | ST7701S |
외적 차원
인터페이스 핀 정의
| 1 | LED A | LED 안오드 |
| 2 | LED K | LED 카토드 |
| 3 | LED K | LED 카토드 |
| 4 | GND | 토지 |
| 5 | VCI | 전원 공급 |
| 6 | 재설정 | 신호 재설정 |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI 데이터 신호 |
| 10 | SCK | SPI 시계 신호 |
| 11 | CS | SPI 칩 선택 신호 |
| 12 | PCLK | RGB 점 시계 신호 |
| 13 | DE | RGB 데이터 활성화 신호 |
| 14 | VSYNC | RGB 프레임 동기화 신호 |
| 15 | HSYNC | RGB 라인 동기화 신호 |
| 16~33 | DB0~DB17 | RGB 데이터 신호 ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GRIN LSB;DB11:GRIN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | 토지 |
| 35 | TP_INT | 터치 중단 |
| 36 | TP_SDA | 터치 IIC 데이터 신호 |
| 37 | TP_SCL | IIC 시계 신호를 터치 |
| 38 | TP_RESET | 터치 리셋 신호 |
| 39 | TP_VCI | 터치 전원 공급 |
| 40 | GND | 토지 |
절대 최대 등급
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 00.3~4.8 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
전기 특성
|
항목 |
기호 |
분 |
종류 |
맥스 |
단위 |
시험 조건 |
|
작동 전압 |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
공급 전류 |
IDD |
- |
- |
50 |
mA |
VDD=2.8V,Ta=25°C |
|
입력 전압 |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
입력 누출 전류 |
IIL |
- 1개0 |
- |
1.0 |
mA |
VIN=VDD 또는 VSS |
운전 백라이트 사양
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전류 | IF | -- | 80 | - | mA |
| 전압 | VF | 5.4 | 6.4 | 6.6 | V |
| 연결 모드 | -- | 4평행 | -- | ||
| LED 번호 | / | 4 | pcs |

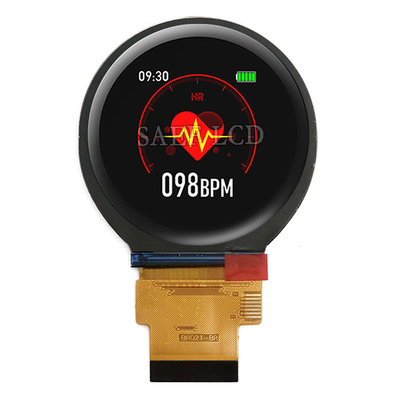

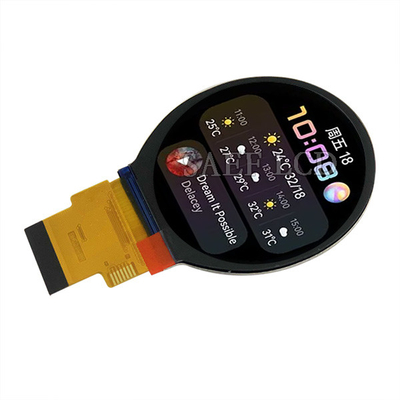

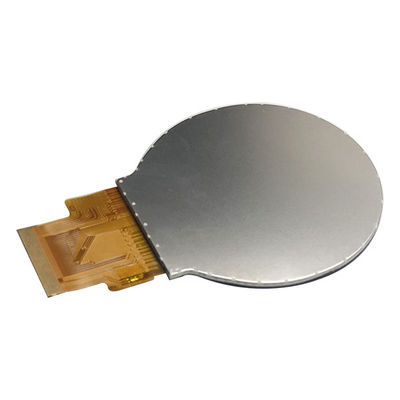

제품 이미지
