제품 상세 정보:
|
| 키워드: | 7인치 HDMI TFT LCD | 결의: | 1024x600 화소 |
|---|---|---|---|
| 신호 지원: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | CTP 인터페이스: | USB |
| 표면 휘도: | 500 cd/m2 - 1000 cd/m2 | 터치 화면: | CTP(정전식 터치스크린) |
| 전원 입력: | USB 입력 5V ((+/-0.5V) | 호환성: | 라즈베리 파이 |
| 지원: | 라즈비안, 우분투, WIN10 IOT 및 기타 시스템 | 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| LED 수명: | 40,000시간 | 운영 임시: | -20C 내지 +70C |
| 저장 온도: | –30℃ ~ +80℃ | 음향 출력: | 8Ω1.5W |
| 메인보드 대기전력 소모: | <0.25W | 버튼 (보유): | 전원, 메뉴, 위, 아래, 출구 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 7인치 HDMI TFT LCD 디스플레이,전기 용량 터치 TFT LCD 디스플레이 |
||
라즈베리 PI 제품 소개용 용량 터치 스크린과 7인치 HDMI TFT LCD 디스플레이
SFRA700H-1024600ACT-01는 TFT LCD, PCAP 터치 및 드라이빙 보드를 통합한 HDMI TFT LCD 모듈이다.
1- 모듈은 1024 * 600 LCD 화면에 PC에서 HDMI 디지털 신호 출력을 완벽하게 나타냅니다.
2- HDMI 1를 지원합니다.3HDMI 14, HDCP 1.4, HDCP 2.2 표준. HDMI 신호 소스는 라즈베리 파이, BB 블랙, 바나나 파이 등과 같은 주류 미니 PC와 호환됩니다.
3-TOUCH는 USB에서 I2C로, 드라이버를 설치할 필요가 없습니다.
4- 디자인은 주로 라즈베리 파이 디스플레이에 사용되며 다른 HDMI 산업 제어용 작은 화면 터치 장치에도 사용할 수 있습니다. 라즈베리 파이 디스플레이로 사용되면라스비언을 지원합니다., 우분투, WIN10 IOT 및 기타 시스템.
5- 컴퓨터 디스플레이로 사용할 때, 윈도우 7/8/10을 지원합니다. 5점 터치, 드라이버 없이.
| 키워드: | 7인치 HDMI TFT LCD |
| 결의: | 1024x600 픽셀 |
| 신호 지원: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| CTP 인터페이스: | USB |
| 다음과 호환됩니다. | 라즈베리 파이 |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| 표면 밝기: | 500 Cd/m2 - 1000 Cd/m2 |
| 터치 화면: | CTP (용량 터치 스크린) |
| 전력 입력: | USB 입력 5V ((+/-0.5V) |
| 지원: | 라즈비안, 우분투, 윈10 IOT 및 기타 시스템 |
| LED 수명: | 401000시간 |
| 작동 온도: | 20°C ~ +70°C |
| 저장 온도: | 30°C ~ +80°C |
| 메인보드 대기 전력 소비: | <0.25W |
| 오디오 출력: | 8Ω1.5W |
| 버튼 (보유): | 전원, 메뉴, 위, 아래, 출구 |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
특징
| 버전 | 01 | ||
| 신호 지원 | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 만져 | USB 표준 | ||
| VGA | 지원하지 않습니다. | ||
| 메인보드 인터페이스 | 입력 | HDMI | 타입 HDMI 패치 여성 19Pin 패치 (평면) |
| USB | MICRO 5P USB 여성 B형 5.9MM (평면) | ||
| 에어폰 인터페이스 | NC | ||
| 터치 인터페이스 | 6 핀 | FPC-0.5-6PIN (평면) | |
| 디스플레이 인터페이스 | RGB 50 핀 | FPC-0.5-50PIN (평면) | |
| 오디오 | 오디오 출력 | 8Ω1.5W | 4PIN-1.25 H1.8 초느다란 여성 좌석 (평면) |
| 전원 공급 | 전력 입력 | USB 입력 5V ((+/-0.5V) | |
| Vop 표시 | 3.3V | ||
| 전력 작동 | 전력 표시 | ||
| 메인보드 대기 전력 소비 | <0.25W | ||
| OSD 메뉴 | 메뉴 (예약) | 밝기, 대비, 자동 수정, 단계, 시계, 필드 위치, 기능 설정, 리셋 등 | |
| 언어 (보유) | 중국어, 영어, 프랑스어, 독일어, 이탈리아어, 스페인어, 러시아어, 한국어, 일본어 등 | ||
| 버튼 (보유) | 전원, 메뉴, 위, 아래, 출구 | ||
7인치 HDMI TFT LCD 디스플레이와 용량 터치 스크린 라즈베리 PI 제품 도면을 위해
HDMI 인터페이스 핀 정의
| 1 | T.M.D.S 데이터2+ |
| 2 | T.M.D.S 데이터2 보호 |
| 3 | T.M.D.S 데이터2 |
| 4 | T.M.D.S 데이터1+ |
| 5 | T.M.D.S 데이터1 보호 |
| 6 | T.M.D.S 데이터1 |
| 7 | T.M.D.S 데이터0+ |
| 8 | T.M.D.S 데이터0 보호 |
| 9 | T.M.D.S 데이터0- |
| 10 | T.M.D.S 데이터 클럭+ |
| 11 | T.M.D.S 데이터 클럭 보호 |
| 12 | T.M.D.S 데이터 클럭 |
| 13 | CEC (소비자 전자제품 제어 선택) |
| 14 | 예약 (케이블에 있지만 장치에 NC) |
| 15 | SCL ((DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC 현장 |
| 18 | +5V (전력 공급) |
| 19 | 핫스프레이 탐사 케이블 |

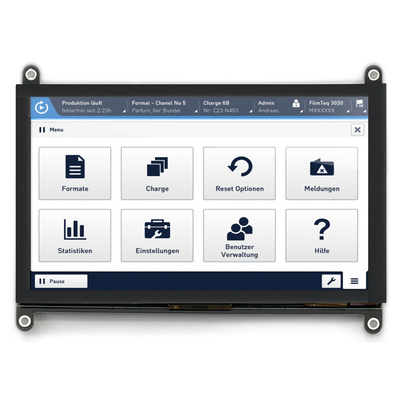

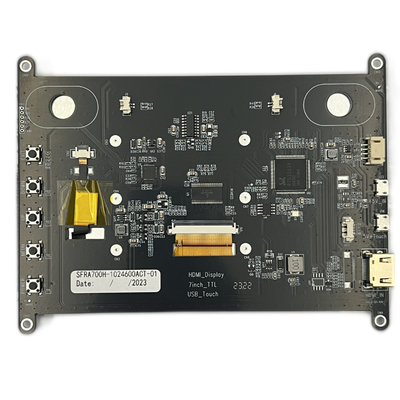

7인치 HDMI TFT LCD 디스플레이와 용량 터치 스크린 라즈베리 PI 제품 이미지
공장 시설 및 인증서
예상 용량 (PCAP) 터치 스크린
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 반응과 전문 수준의 신뢰성을 제공합니다.세이프 테크놀로지의 투영 용량 터치 스크린은 엄격한 산업용우리는 또한 PCAP 터치 스크린과 액체 결정 디스플레이 (LCD) 를 결합할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
저희와 연락
우리는 당신의 프로젝트에 대해 듣고 싶습니다, 당신이 어떤 질문이 있다면, 우리는 sales2@saef.com.cn에 도달 할 수 있습니다
