제품 상세 정보:
|
| 키워드: | HDMI 디스플레이 13.3인치 | 결의: | 1920*1080 |
|---|---|---|---|
| CTP 인터페이스: | IIC에서 USB로 | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 화면: | 전기 용량 터치 스크린 | 관측 방향: | IPS 모든 시야각(85/85/85/85) |
| LED 수명: | 40,000시간 | 운영 임시: | -20C 내지 +70C |
| 순응성: | 순응한 한계와 로에스 | 지원: | 라즈베리 파이, HDMI, 라즈비안, 우분투, WIN10 IOT |
| 강조하다: | 13.3 인치 LCD 터치 디스플레이,로에스 LCD 터치 디스플레이,전기 용량 PCAP 산업적 TFT 디스플레이 |
||
HDMI 13.3인치 디스플레이, 라즈베리 파이 13.3" 터치 LCD
SFHDMI133H-19201080A-CT는 단일 HDMI 신호 입력 기능 목적으로 최대 해상도 1920x1080 @ 60HZ의 13.3 인치 FHD 디스플레이 드라이버 보드입니다.
이 HDMI 13.3 인치 모니터는 EDP 화면 인터페이스 신호 출력을 지원합니다.
* 이 HDMI 13.3 인치 TFT 디스플레이 OSD 키는 다양한 OSD 언어를 지원합니다.
* 이 13.3인치 HMDI TFT 디스플레이 소프트웨어는 온라인 업데이트를 지원합니다.
* 이 HDMI 13.3인치 TFT 디스플레이는 PCAP 용량 터치 스크린을 지원합니다.
* 이 라즈베리 파이 13.3" 터치 스크린은 2차원 HDMI 1.4 및 HDCP 버전 2를 지원합니다.0.
* 이 라즈베리 파이 13.3" 터치 LCD 화면은 USB HUB 기능을 지원, 외부 USB2.0 인터페이스, 외부 USB 터치 화면에 연결될 수 있습니다.
* 이 라즈베리 파이 13.3" TFT 디스플레이는 12-20V 입력을 지원합니다.
*이 라즈베리 파이 13.3" TFT는 1.5W * 2 증폭 출력 및 헤드폰 출력을 지원합니다.
특징
|
비디오 입력
|
HDMI | 1080p | ||
| HDCP 버전 | 2.0 | |||
| 작동 전원 공급 | DC 5~20V | |||
| 대기 전력 소비 | <0.25W | |||
|
LCD 디스플레이 |
LCD | TFT LCD | ||
| 인터페이스 | EDP | |||
| 최대 해상도 | 1920*1080@60HZ | |||
| 화면 구동 전압 | 3.3V(R33),5V(R5) | |||
| 헤드폰 출력 | > 150MW (32Ω/0dB 신호) | |||
| 스피커 출력 | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| 키 눌러 | 전원, 키1, 키2, 오토, 메뉴, 선택 | |||
| OSD 언어 | 중국어/영어/독일어/한국어/프랑스어/스페인어/일본어 등 | |||

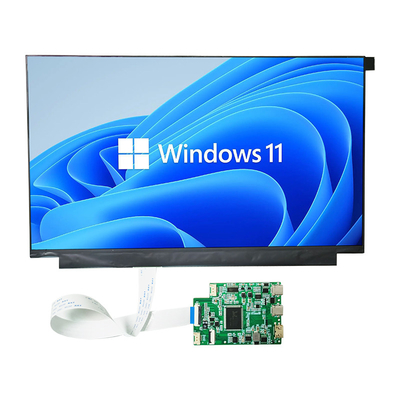

HDMI 13.3 인치 디스플레이, 라즈베리 파이 13.3" 터치 LCD 제품 이미지
HDMI 13.3 인치 디스플레이, 라즈베리 파이 13.3" 터치 LCD 로덕트 하이라이트
| 키워드: | HDMI 디스플레이 13.3 인치 | 결의: | 1920*1080 |
|---|---|---|---|
| CTP 인터페이스: | IIC에서 USB로 | 표면 밝기: | 300 Cd/m2 - 1000 Cd/m2 |
| 터치 화면: | 용량 터치 스크린 | 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| LED 수명: | 401000시간 | 작동 온도: | 20°C ~ +70°C |
| 준수: | REACH 및 RoHS 준수 | 지원: | 라즈베리 파이, HDMI, 라즈비안, 우분투, WIN10 IOT |
HDMI 핀 정의
| 1 | T.M.D.S 데이터2+ |
| 2 | T.M.D.S DATA2 보호 스크린 |
| 3 | T.M.D.S 데이터2 |
| 4 | T.M.D.S 데이터1+ |
| 5 | T.M.D.S 데이터1 보호 스크린 |
| 6 | T.M.D.S 데이터1 |
| 7 | T.M.D.S 데이터0+ |
| 8 | T.M.D.S DATA0 보호 스크린 |
| 9 | T.M.D.S 데이터0- |
| 10 | T.M.D.S 데이터 클럭+ |
| 11 | T.M.D.S 데이터 클럭 보호 스크린 |
| 12 | T.M.D.S 데이터 클럭 |
| 13 |
CEC (소비자 전자제품 제어, 선택 전자 소비자 컨트롤러 (선택 가능한 전자 소비자 컨트롤러) |
| 14 | 예약 (케이블에 있지만 장치에 NC) |
| 15 | SCL ((DDC 시계) |
| 16 | SDA (DDC 데이터) |
| 17 | DDC/CEC 현장 |
| 18 | 5V 전력 |
| 19 | 열로 교환 가능한 탐사선 热插拔探测线 |

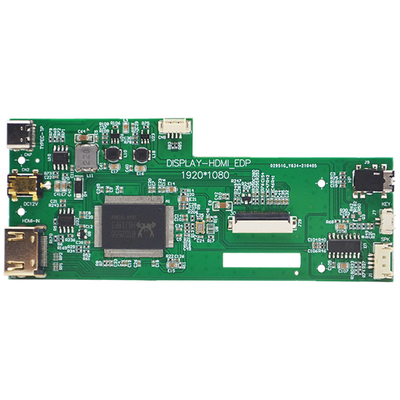

제어판 PCB 관련 차원 및 사양
1PCB 두께 + 가장 높은 구성 요소의 최대 높이 ≤7.8mm
2PCB 길이=120mm
3,PCB 너비=50mm
4,PCB 두께=1.0mm
나사 구멍 사양: 지름 2.0mm 나사 구멍의 크기와 좌표는 구조 다이어그램에 표시됩니다
