제품 상세 정보:
|
| 제품: | 5인치 HDMI TFT LCD 디스플레이 | 결의: | 800*480 |
|---|---|---|---|
| CTP 인터페이스: | IIC에서 USB로 | 지원: | HDMI, 라즈베리 파이, 라즈비안, 우분투, WIN10 IOT |
| 메뉴(예약): | 밝기, 대비, 자동 수정, 위상, 클록, 라인 필드 위치, 기능 설정, 재설정 등 | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 화면: | CTP (전기 용량 터치 스크린) | 관측 방향: | IPS 모든 시야각(85/85/85/85) |
| LED 수명: | 40,000시간 | 운영 임시: | –30℃ ~ +80℃ |
| 저장 온도: | –30℃ ~ +80℃ | 음향 출력: | 8Ω1.5W(20*30 BOX 스피커 * 2) |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | REACH 및 RoHS 준수 및 할로겐 프리 |
| 강조하다: | 5인치 TFT HDMI LCD 디스플레이,5인치 HDMI TFT LCD 디스플레이 |
||
5인치 미니 TFT HDMI LCD 디스플레이 (라즈베리 사용용), 5인치 소형 HDMI 신호 TFT 디스플레이 제품 소개
SFHD500HX10-800480A-CT는 새로운 통합된 (LCD 화면, 터치 화면, 드라이버 보드) 새로운 통합된 LCD 디스플레이 제어 모듈입니다.그것은 완벽하게 800 * 480 LCD 디스플레이에 PC에서 HDMI 디지털 신호 출력을 나타냅니다.
1이 라즈베리 PI 5인치 HDMI 디스플레이는 HDMI 1을 지원합니다.3HDMI 14, HDCP 1.4, HDCP 2.2 표준
2이 5인치 PCAP TFT의 HDMI 소스는 라즈베리 파이, BB 블랙, 바나나 파이와 같은 주류 미니 PC와 호환됩니다.
3이 5인치 용량 TFT 디스플레이는 USB 인터페이스에서 I2C 인터페이스로 CTP를 가지고 있습니다. 드라이버 설치가 필요하지 않습니다.
4이 라즈베리 PI 5인치 터치 TFT LCD는 라즈베리 파이 라즈베리 파이 디스플레이에서 사용할 수 있도록 설계되었으며 다른 HDMI 산업 제어용 작은 화면 터치 장치에도 사용할 수 있습니다.
5라즈베리 파이 디스플레이로 사용할 때, 이 5인치 TFT LCD 디스플레이는 라즈비안, 우분투, WIN10 IOT 및 다른 시스템을 지원합니다.윈도우 7/8/10을 지원합니다.5점 터치, 드라이브 프리
SAEF 기술 미니 / 소형 HDMI 신호 TFT LCD 디스플레이 패널:
HDMI 신호를 위해 출시된 안전 디스플레이는 라즈베리 파이 또는 임베디드 시스템, HDMI 신호 출력을 지원하는 단일 보드 컴퓨터 (또는 데스크톱 / 노트북) 와 함께 작동하도록 설계되었습니다.이 시리즈 디스플레이 모듈은 HDMI 신호 인터페이스 출력과 함께 제어판을 제공; 라즈베리 파이 사용이 쉽게되도록 설계되었습니다. 이 디스플레이는 다음과 같은 장점을 가지고 있습니다:
> 라즈베리 파이 사용이 쉽게 될 수 있도록 설계 (라즈베리 파이 사용 지원)
> HDMI 신호 출력을 지원합니다
> 좋은 촉각 반응
> 빠른 응답 시간
> 라즈베리 파이 GPIO 지원
> 미니 PC를 지원, 컴퓨터 모니터로 작동 할 수 있습니다
> USB 인터페이스와 함께 RTP를 지원
> PCAP 옵션 지원
> 터치 패널 옵션이 없습니다
제품 특징:
| 키워드: | 5인치 HDMI TFT LCD 디스플레이 |
| 결의: | 800*480 |
| CTP 인터페이스: | IIC에서 USB로 |
| 메뉴 (보유): | 밝기, 대조, 자동 교정, 단계, 시계, 선 필드 위치, 기능 설정, 리셋 등 |
| 지원: | HDMI, 라즈베리 파이, 라즈비안, 우분투, WIN10 IOT |
| 표면 밝기: | 300 Cd/m2 - 1000 Cd/m2 |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| 터치 화면: | CTP (용량 터치 스크린) |
| LED 수명: | 401000시간 |
| 저장 온도: | 30°C ~ +80°C |
| 작동 온도: | 30°C ~ +80°C |
| 오디오 출력: | 8Ω1.5W (20*30 BOX 스피커 * 2) |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH & RoHS 준수 및 하로겐 무료 |
5 인치 미니 TFT HDMI LCD 디스플레이 (라즈베리 사용용), 5 인치 작은 HDMI 신호 TFT 디스플레이 제품 도면
HDMI 핀 정의:
| 1 | T.M.D.S 데이터2+ |
| 2 | T.M.D.S DATA2 보호 스크린 |
| 3 | T.M.D.S 데이터2 |
| 4 | T.M.D.S 데이터1+ |
| 5 | T.M.D.S 데이터1 보호 스크린 |
| 6 | T.M.D.S 데이터1 |
| 7 | T.M.D.S 데이터0+ |
| 8 | T.M.D.S DATA0 보호 스크린 |
| 9 | T.M.D.S 데이터0- |
| 10 | T.M.D.S 데이터 클럭+ |
| 11 | T.M.D.S 데이터 클럭 보호 스크린 |
| 12 | T.M.D.S 데이터 클럭 |
| 13 |
CEC (소비자 전자제품 제어, 선택 전자 소비자 컨트롤러 (선택 가능한 전자 소비자 컨트롤러) |
| 14 | 예약 (케이블에 있지만 장치에 NC) |
| 15 | SCL ((DDC 시계) |
| 16 | SDA (DDC 데이터) |
| 17 | DDC/CEC 현장 |
| 18 | 5V 전력 |
| 19 | 열로 교환 가능한 탐사선 热插拔探测线 |
USB 5V 핀 정의:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP 핀 정의:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |

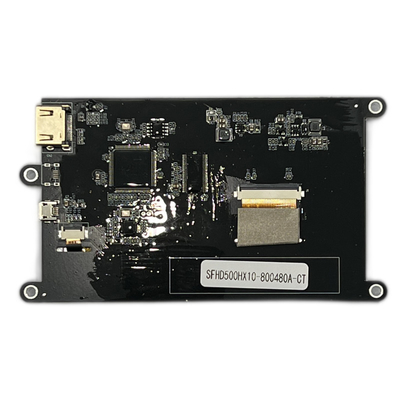

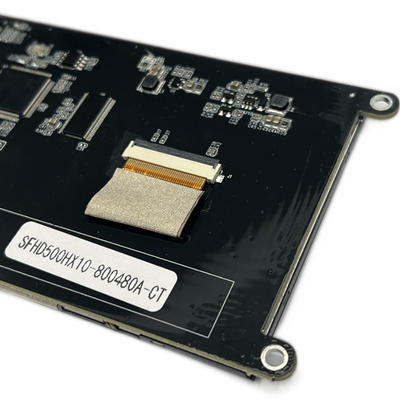

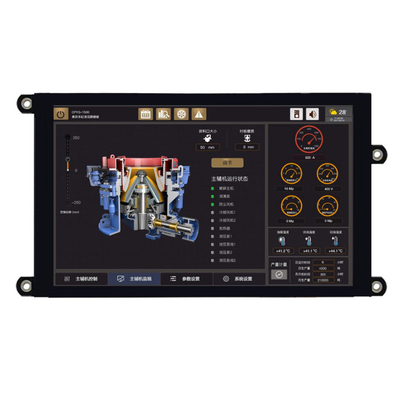

5 인치 미니 TFT HDMI LCD 디스플레이 (라즈베리 사용용), 5 인치 작은 HDMI 신호 TFT 디스플레이 제품 이미지
예상 용량 (PCAP) 터치 스크린
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
저희와 연락
우리는 당신의 프로젝트에 대해 듣고 싶습니다, 당신이 어떤 질문이 있다면, 우리는 sales2@saef.com.cn에 도달 할 수 있습니다
