제품 상세 정보:
|
| 키워드: | 4.3 " DSI HDMI 디스플레이 | 결의: | 800x480 화소 |
|---|---|---|---|
| 지원: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | 호환성: | 라즈베리 Pi、BB Black、Banana Pi |
| CTP 인터페이스: | IIC에 대한 USB | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 화면: | CTP (전기 용량 터치 스크린) | LED 수명: | 40,000시간 |
| 운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 300 cd/m2 라즈베리 파이 Dsi 디스플레이,800x480 라즈베리 파이 Dsi 디스플레이,CTP 라즈베리 파이 4 Dsi 디스플레이 |
||
4.3인치 DSI, 4.3인치 HDMI 디스플레이 제품 특징
SFHDMI430H-800480A-CT는 TFT LCD, PCAP 터치 및 드라이버 보드를 통합 한 HDMI TFT LCD 모듈입니다.
14.3인치 IPS 화면, 하드웨어 해상도 800×480점 해상도
25점 감량 터치 컨트롤
3가열된 유리 용량 터치 패널, 경도는 >= 6H
4. Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 지원 선택적 어댑터 DSI-케이블-15cm가 필요합니다.
5. 라즈베리 파이의 DSI 인터페이스를 통해 직접 LCD를 드라이브 60Hz까지 갱신 속도.
6라즈베리 파이와 함께 사용할 때, 라즈베리 파이 OS / 우분투 / 칼리 및 레트로피는 드라이브 없이 지원됩니다.
7. 소프트웨어를 통해 백라이트 밝기를 제어하는 지원.
하드웨어 연결

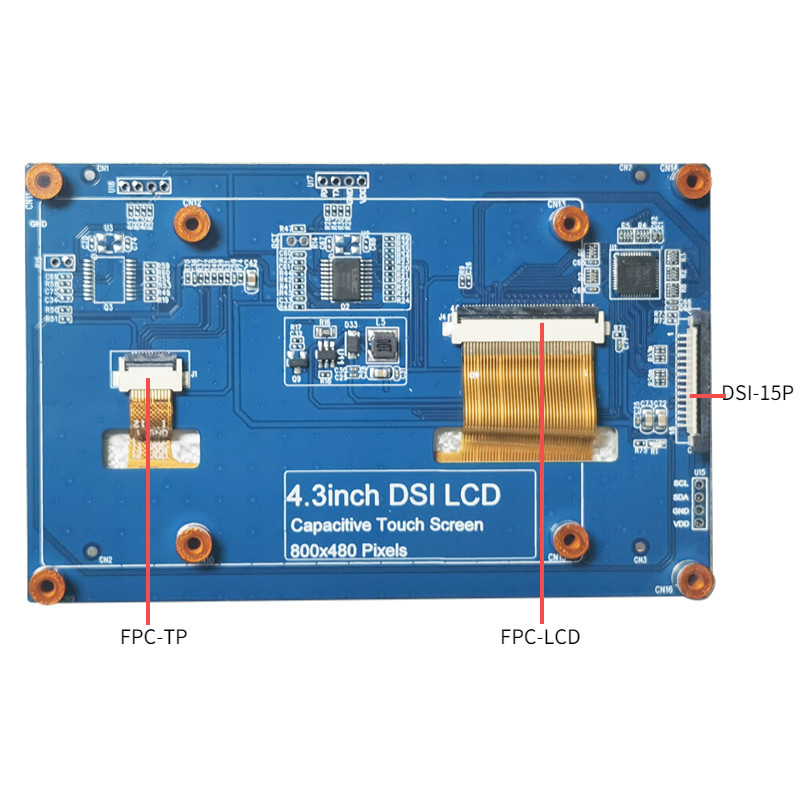

FFC 케이블을 사용하여 4.3인치 DSI LCD를 라즈베리 파이의 DSI 커넥터에 연결합니다.
2사용 편의성을 위해, 당신은 라즈베리 파이의 4.3인치 DSI LCD의 뒷면을 스크롤하고 구리 기둥을 조립할 수 있습니다.
다음 그림에서 보여진 바와 같이
소프트웨어 연결
라즈베리 파이 OS/Ubuntu/Kali 및 라즈베리 파이용 레트로피 시스템
1. 라즈베리 파이 공식 웹 사이트에서 이미지 최신 버전을 다운로드하십시오. 압축 파일을 PC로 다운로드하고.img 파일을 추출합니다.
2. TF 카드를 PC에 연결하고 SDFormatter 소프트웨어를 사용하여 TF 카드를 포맷합니다.
3. Win32DiskImager 소프트웨어를 열고, 단계 1에서 준비된 시스템 이미지를 선택하고, 시스템 이미지를 플래시하기 위해 쓰기를 클릭합니다.
4깜박이면 TF 카드를 저장하고 안전하게 꺼내 라즈베리 파이에 TF 카드를 삽입합니다
5. 라즈베리 파이에 전원을, 정상적으로 표시하기 위해 몇 초 동안 정상적으로 기다립니다. 시스템이 시작되면, 그것은 정상적으로 만질 수 있습니다.
참고: 2021년 12월 2일, 라즈베리 파이의 라즈베리 파이 운영 체제는 버스터와 불시아라 두 가지로 나뉘었다.
버스터 브랜치는 오래된 시스템의 연속이며 더 안정적입니다. 볼세이 브랜치는 오픈 소스 라이브러리와 새로운 인터페이스를 사용하여 새로운 기능을 추가했습니다.현재 볼세이 지부는 방금 풀려났고 아직 안정적이지 않습니다..
만약 당신이 산업용 사용자라면, 버스터 지점이 매우 좋습니다.
버스터 가맹점이 있는 시스템을 사용하는 경우, 이미지는 변경 없이 작동합니다. 볼세이 가맹점이 있는 시스템을 사용하는 경우, 다음 수정도 필요합니다.
다음 문장을 코멘트 설정.txt 파일 (조정 파일은 TF 카드 루트 디렉토리, 즉 /boot에 위치):
#카메라_자동 탐지=1
#dtoverlay=vc4-kms-v3d
다음 문장을 [모든] 아래에 추가합니다.
dtoverlay=vc4-fkms-v3d
start_x=1
저장 후 라즈베리 파이 다시 시작
sudo 재부팅
만약 당신이 CSI 카메라를 볼시아 브랜치 시스템 하에서 사용해야 한다면. 이 브랜치가 libcamera 카메라 라이브러리를 기본으로 사용하기 때문에 이 라이브러리는 FKMS 드라이버를 지원하지 않습니다.
그래서 위의 수정 외에도 Rappicam 카메라 라이브러리를 설치해야 합니다.
설치 방법은 다음과 같습니다.
다음 명령어를 터미널에서 실행합니다:
cd ~
sudo apt 설치 cmake
git 클론https://github.com/raspberrypi/userland
cd 사용자랜드
- 날 만들어줘
sudo cp build/bin/* /bin/
그 다음 다음 명령어를 실행 하 여 종료:
파워오프
라즈베리 파이 카메라를 라즈베리 파이의 CSI 인터페이스에 연결하고 라즈베리 파이에 다시 전원을 켜고 시스템 부팅 후 다음 명령을 실행합니다:
사진
라스피스틸 -o 이미지.jpg
카메라
라스피비드 -오 비디오.h264 -t 10000

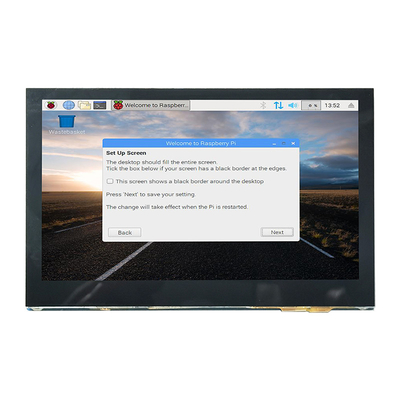

40.3인치 DSI, 4.3인치 HDMI 디스플레이제품 이미지
HDMI 인터페이스 핀 정의
| 1 | T.M.D.S 데이터2+ |
| 2 | T.M.D.S 데이터2 보호 |
| 3 | T.M.D.S 데이터2 |
| 4 | T.M.D.S 데이터1+ |
| 5 | T.M.D.S 데이터1 보호 |
| 6 | T.M.D.S 데이터1 |
| 7 | T.M.D.S 데이터0+ |
| 8 | T.M.D.S 데이터0 보호 |
| 9 | T.M.D.S 데이터0- |
| 10 | T.M.D.S 데이터 클럭+ |
| 11 | T.M.D.S 데이터 클럭 보호 |
| 12 | T.M.D.S 데이터 클럭 |
| 13 | CEC (소비자 전자제품 제어 선택) |
| 14 | 예약 (케이블에 있지만 장치에 NC) |
| 15 | SCL ((DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC 현장 |
| 18 | +5V (전력 공급) |
| 19 | 핫스프레이 탐사 케이블 |
