제품 상세 정보:
|
| 키워드: | HDMI TFT 디스플레이 5인치 | 지원: | 라즈베리 파이, 라즈비안, 우분투, WIN10 IOT |
|---|---|---|---|
| 결의: | 800*480 도트 | 터치 화면: | CTP (전기 용량 터치 스크린) |
| 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 | CTP 인터페이스: | IIC에서 USB로 |
| 관측 방향: | IPS 모든 시야각(85/85/85/85) | LED 수명: | 40,000시간 |
| 운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 800x480은 HDMI 터치 디스플레이에 점을 찍습니다,라즈베리 파이 HDMI 터치 디스플레이,ISO9001 산업적 TFT 디스플레이 |
||

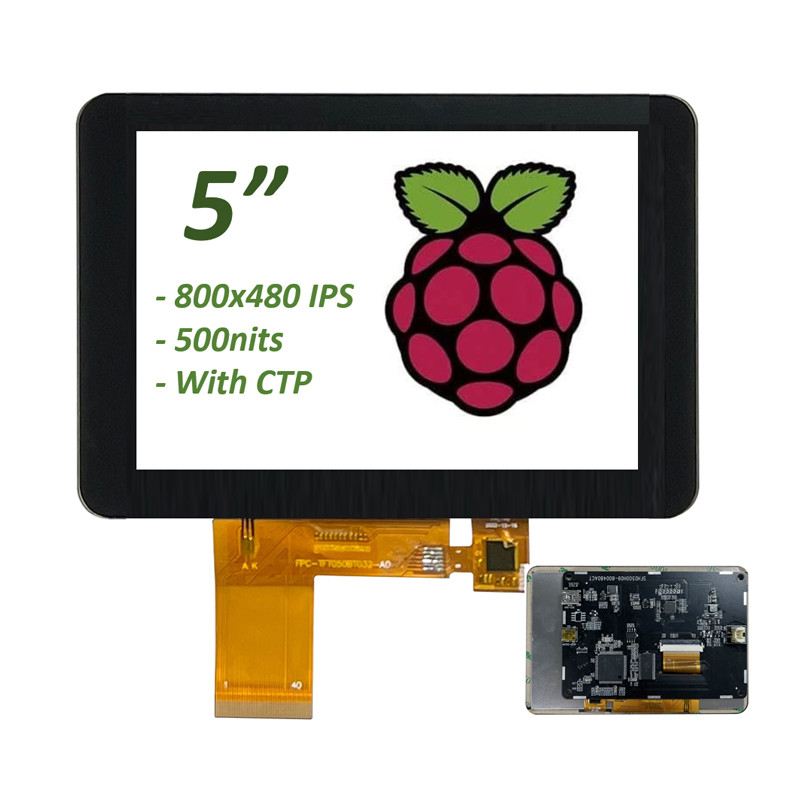

5" 라즈베리 파이 호환 HDMI TFT 터치 스크린 800x480 IPS 제품 소개
SFHD500H09-800480A-CT는 TFT LCD, PCAP 터치 및 드라이버 보드를 통합 한 HDMI TFT LCD 모듈입니다.
이 5인치 TFT 디스플레이는 라즈베리 파이의 완벽한 동반자입니다. 5인치 HDMI TFT 디스플레이는 RPi의 네이티브 DSI 커넥터를 사용하여 RPi에 연결됩니다.이 연결은 디스플레이가 필요한 모든 것을 제공합니다- 디스플레이 정보이것은 RPi의 모든 GPIO가 다른 주변 장치와 연결 할 수 있음을 의미합니다.
게다가, 많은 RPi 디스플레이와 달리, 이 디스플레이는 사용할 준비가 되어 있고, 켜기 전에 RPi에 있는 config.txt 파일에 변경을 요구하지 않습니다.
특징:
>5" 풀 컬러 TFT 디스플레이 500 닛
>용량 터치 스크린
>지원: RGB 인터페이스 신호 출력
>지원: OSD 언어 ((중국어/영어).
> 디스플레이, 캡 터치 및 전원 공급에 필요한 단일 15-핀 커넥터
>RPi에서 네이티브 DSI와 연결 GPIO를 사용하지 않습니다
>개편 파일 준비
>지원: I2C에서 USB 용량 단일 터치 및 멀티 터치 기능
>지원:Windows/Raspberry Pi/ATK/STB/DVD 등의 HDMI 신호 소스
>지원: DC-5V USB-5V2A 입력
>오디오:지원되지 않습니다, 필요하면 사용자 정의 할 수 있습니다.
>메인보드 소프트웨어에서 온라인 업데이트를 지원합니다.
|
비디오 입력 |
HDMI | 1080p | ||
| HDCP 버전 | 2.0 | |||
| 작동력 | DC 5V2A | |||
| 대기 전력 소비 | <0.25W | |||
|
LCD 디스플레이 |
표시 | TFT LCD | ||
| 디스플레이 인터페이스 | RGB | |||
| 결의 | 800*480@60HZ | |||
| 드라이브 화면 전압 | 3.3V | |||
| 헤드폰 출력 | 지원하지 않습니다. | |||
| 스피커 출력 | 지원하지 않습니다. | |||
| LED | 밝기를 조정하는 방법 | PWM | ||
| 키보드 | 지원하지 않습니다. | |||
| OSD 언어 | 중국어/영어 | |||

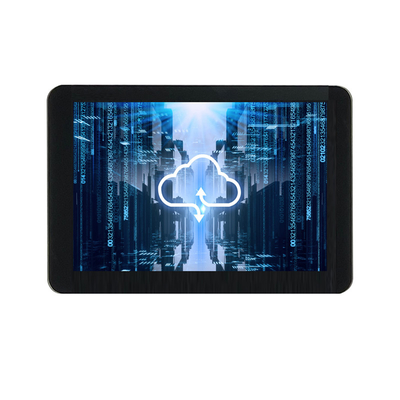

5" 라즈베리 파이 호환 HDMI TFT 터치 스크린 디스플레이 800x480 IPS 제품 그림

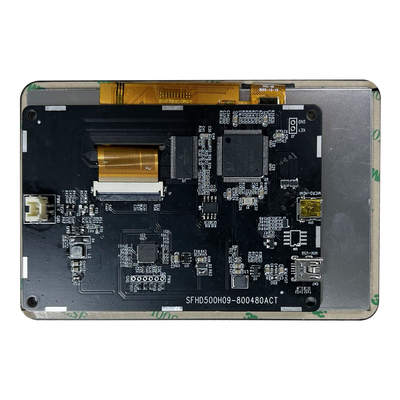

5" 라즈베리 파이 호환 HDMI TFT 터치 스크린 디스플레이 800x480 IPS 제품 이미지
HDMI 핀 정의
| 1 | T.M.D.S 데이터2+ |
| 2 | T.M.D.S DATA2 보호 스크린 |
| 3 | T.M.D.S 데이터2 |
| 4 | T.M.D.S 데이터1+ |
| 5 | T.M.D.S 데이터1 보호 스크린 |
| 6 | T.M.D.S 데이터1 |
| 7 | T.M.D.S 데이터0+ |
| 8 | T.M.D.S DATA0 보호 스크린 |
| 9 | T.M.D.S 데이터0- |
| 10 | T.M.D.S 데이터 클럭+ |
| 11 | T.M.D.S 데이터 클럭 보호 스크린 |
| 12 | T.M.D.S 데이터 클럭 |
| 13 |
CEC (소비자 전자제품 제어, 선택 전자 소비자 컨트롤러 (선택 가능한 전자 소비자 컨트롤러) |
| 14 | 예약 (케이블에 있지만 장치에 NC) |
| 15 | SCL ((DDC 시계) |
| 16 | SDA (DDC 데이터) |
| 17 | DDC/CEC 현장 |
| 18 | 5V 전력 |
| 19 | 열로 교환 가능한 탐사선 热插拔探测线 |
공장 시설 및 인증서
SAEF 기술 미니 / 작은 HDMI 신호 TFT LCD 디스플레이 패널
SAEF는 HDMI 신호를 위해 출시되었습니다. 디스플레이는 라즈베리 파이 또는 임베디드 시스템, HDMI 신호 출력을 지원하는 단일 보드 컴퓨터 (또는 데스크톱 / 노트북) 와 함께 작동하도록 설계되었습니다.이 시리즈 디스플레이 모듈은 HDMI 신호 인터페이스 출력과 함께 제어판을 제공그것은 라즈베리 파이 사용이 쉽게되도록 설계되었습니다. SAEF는 1.28 인치 HDMI TFT 둥근 디스플레이와 같은 크기의 중소에서 중소 크기의 HDMI TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.,2.8인치 HDMI TFT 둥근 디스플레이, 3.4인치 HDMI TFT 디스플레이, 3.6인치 HDMI TFT 둥근 디스플레이, 5인치 HDMI TFT 둥근 디스플레이, 4.3인치 HDMI TFT 디스플레이, 5인치 HDMI TFT 디스플레이7인치 HDMI TFT 디스플레이, 10.1인치 HDMI TFT 디스플레이, 11.6인치 HDMI TFT 디스플레이, 12.3인치 HDMI TFT 디스플레이, 13.3인치 HDMI TFT 디스플레이, 14인치 HDMI TFT 디스플레이, 15인치 HDMI TFT 디스플레이, 15.6인치 HDMI TFT 디스플레이,17인치 HDMI TFT 디스플레이, 18.5인치 HDMI TFT 디스플레이, 21.5인치 HDMI TFT 디스플레이, 23.8인치 HDMI TFT 디스플레이, 24인치 HDMI TFT 디스플레이, 25인치 HDMI TFT 디스플레이, 27인치 HDMI TFT 디스플레이 및 28인치 HDMI TFT 디스플레이이 디스플레이는 아래의 장점으로 소개됩니다.:
> 라즈베리 파이 사용이 쉽게 될 수 있도록 설계 (라즈베리 파이 사용 지원)
> HDMI 신호 출력을 지원합니다
> 좋은 촉각 반응
> 빠른 응답 시간
> 라즈베리 파이 GPIO 지원
> 미니 PC를 지원, 컴퓨터 모니터로 작동 할 수 있습니다
> USB 인터페이스와 함께 RTP를 지원
> PCAP 옵션 지원
> 터치 패널 옵션이 없습니다
검색 키워드: 1.28인치 HDMI TFT 원형 디스플레이, 2.8인치 HDMI TFT 원형 디스플레이, 3.4인치 HDMI TFT 디스플레이, 3.6인치 HDMI TFT 원형 디스플레이, 5인치 HDMI TFT 원형 디스플레이, 4.3인치 HDMI TFT 디스플레이,5인치 HDMI TFT 디스플레이, 7인치 HDMI TFT 디스플레이, 10.1인치 HDMI TFT 디스플레이, 11.6인치 HDMI TFT 디스플레이, 12.3인치 HDMI TFT 디스플레이, 13.3인치 HDMI TFT 디스플레이, 14인치 HDMI TFT 디스플레이,15인치 HDMI TFT 디스플레이, 15.6인치 HDMI TFT 디스플레이, 17인치 HDMI TFT 디스플레이, 18.5인치 HDMI TFT 디스플레이, 21.5인치 HDMI TFT 디스플레이, 23.8인치 HDMI TFT 디스플레이, 24인치 HDMI TFT 디스플레이, 25인치 HDMI TFT 디스플레이,27인치 HDMI TFT 디스플레이, 28인치 HDMI TFT 디스플레이
