제품 상세 정보:
|
| 키워드: | 13.3인치 용량 터치 스크린 TFT 모듈 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 인터페이스: | EDP | 표면 휘도: | 1000년 cd/m2 |
| 터치 스크린: | CTP(투사형 정전식 터치스크린) | CTP 인터페이스: | USB |
| LCD 크기: | 305.19 x 177.69 x 2.58mm (w/o 터치) | 터치와 LCD: | 307.55 x 185.62 x 4.58mm (터치 포함) |
| 활동 영역: | 293.76x165.24mm | 운영 임시: | -10C 내지 +60C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 13.3인치 HDMI TFT LCD 디스플레이,1920x1080 HDMI TFT LCD 디스플레이,1000nits HDMI TFT LCD 디스플레이 |
||
** 데이터 시트 다운로드 **
SFTO1330XC-7119A10CT 사양.pdf
이 물건에 대해SFTO1330XC-7119A10CT
다양한 전문 애플리케이션의 요구를 충족시키기 위해 설계된 최고 수준의 디스플레이 솔루션인 고 밝기 13.3 인치 PCAP HDMI TFT LCD 디스플레이를 소개합니다.1920x1080 화소 해상도와 놀라운 1000 니트 밝기로, 이 화면은 가장 밝은 환경에서도 예외적인 명확성과 가시성을 보장합니다.
이 다재다능한 디스플레이는 다음과 같은 광범위한 응용 프로그램에 적합합니다.
높은 밝기 13.3인치 PCAP HDMI TFT LCD 디스플레이로 시각 경험을 향상시켜라이 디스플레이는 어떤 환경에서도 뛰어난 성능과 신뢰성을 제공하기 위해 만들어졌습니다.새로운 제품을 개발하거나 기존 시스템을 개선하는 경우, 이 디스플레이는 귀하의 필요에 대한 이상적인 선택입니다.
더 많은 정보 또는 요금을 요청하려면 저희에게 연락하십시오!
|
특징 |
크기 | 130.3인치 |
| 결의 | 1920 (평면) x1080 (직선) | |
| 인터페이스 | eDP1.2/2.7Gbps/2선 | |
| 연결 유형 | 20455-030E-76 (I-PEX) | |
| 색상 깊이 | 16.7M | |
| 기술 유형 | A-si | |
| 디스플레이 스펙 픽셀 피치 (mm) | 00.153 x 0.153 | |
| 픽셀 구성 | RGB 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| TP 드라이버 IC | NC | |
| LCD 표면 처리 | 반등 코팅:3H | |
| 관측 방향 | U/D/L/R:85/85/85/85 | |
| 콘트라스트 비율 | 1000 (TYP) | |
| 색상 스펙트럼 | 72% | |
| 밝기 (cd/m2) | 1000 (TYP) | |
| 전력 소비 |
LCD:1.8 (W) (Max) (White Pattern) |
|
| LED 번호 | 50 LEDS | |
| 무게 (g) | - | |
|
기계식 |
윤곽 (W x H x D) (mm) | 307.55 x 185.62 x 4.58mm |
| TP 렌즈 시야 면적 (mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177.69 x 2.58mm | |
| LCD 액티브 영역 (mm) | 293.76 x 165.24 | |
| TSP를 가지고/없고 | TSP와 함께 |
제품 도면
디스플레이 핀 정의
|
터미널 |
기호 |
기능 |
|
|
1 |
NC |
연결이 안 돼 |
|
|
2 |
H-GND |
토지 |
|
|
3 |
LAN1 N |
신호 연결을 보완 _Lane1 |
|
|
4 |
LAN1 P |
진정한 신호 링크 _Lane1 |
|
|
5 |
H-GND |
토지 |
|
|
6 |
LAN0_N |
신호 연결을 보완합니다. |
|
|
7 |
LAN0_P |
진정한 신호 연결 _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
진정한 신호 연결 _ 보조 채널 |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
토지 |
|
|
12 |
LCD_VCC |
전원 공급, 3.3V (typ.) |
|
|
13 |
LCD_VCC |
전원 공급, 3.3V (typ.) |
|
|
14 |
BIST |
패널 자체 테스트를 활성화 |
|
|
15 |
H_GND |
토지 |
|
|
16 |
H_GND |
토지 |
|
|
17 |
HPD |
HPD (Hot Plug Detect) 신호 핀 |
|
|
18 |
BL_GND |
고속 지상 |
|
|
19 |
BL_GND |
고속 지상 |
|
|
20 |
BL_GND |
고속 지상 |
|
|
21 |
BL_GND |
고속 지상 |
|
|
22 |
BL EN |
백라이트 켜고 끄는 제어 핀 |
|
|
23 |
BL PWM |
뒷등 PWM 디밍 |
|
|
24 |
NC |
연결이 안 돼 |
|
|
25 |
NC |
연결이 안 돼 |
|
|
26 |
BL PWR |
백라이트 전력 |
|
|
27 |
BL PWR |
백라이트 전력 |
|
|
28 |
BL PWR |
백라이트 전력 |
|
|
29 |
BL PWR |
백라이트 전력 |
|
|
30 |
NC |
연결이 안 돼 |
|
전기 사양
|
매개 변수 |
미네 |
타이프. |
맥스 |
단위 |
언급 |
|
|
표면 밝기 |
800 | 1000 | cd/m2 | |||
|
전원 공급 전압 |
VDD |
3.0 |
3.3 |
V |
참고 1 |
|
|
허용되는 입력 리플 전압 |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V에서 |
|
전원 공급 전류 |
IDD |
- |
- |
mA |
참고1 |
|
|
입력 전압 차이 |
VID |
- |
1320 |
mV |
||
|
전력 소비 |
0.9 |
|
W |
참고1 |
||
|
- |
4 |
- |
W |
참고2 |
||
|
- |
4.9 |
- |
W |
|||
PCAB USB 핀 정의
1 VCC
2 USB
3 USB+
4 GND

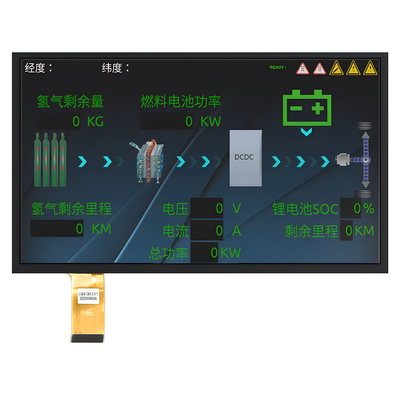

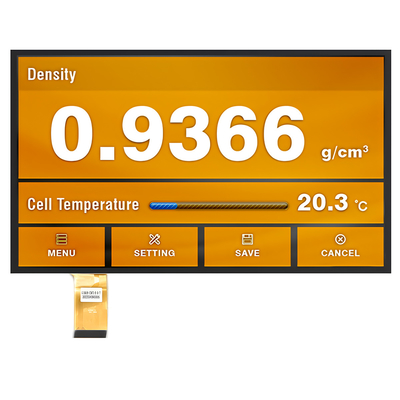

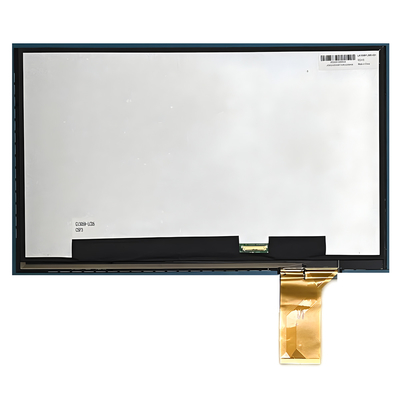

제품 이미지
