HDMI 7 인치 디스플레이, 7 인치 PCAP TFT 디스플레이
SFRA700H-800480ACT-01은 PCAP 터치와 드라이빙 보드인 TFT LCD를 통합한 HDMI TFT LCD 모듈입니다.
1. 4.3 인치 IPS 화면, 800×480 도트 결의안의 하드웨어 결의안.
2. 전기 용량 5 핵심 터치 제어.
3. 템퍼드 글라스 정전용량식 터치 패널, >=6H의 견고성.
4. Pi 4B/3B+/3A+/3B/2B/B+/A+를 지원하시오 그러면 CM3/3+/4는 선택적 어댑터 DSI-Cable-15cm을 요구합니다.
5. 갱신 속도 최고 60Hz까지 라즈베리 파이의 DSI 인터페이스를 통하여 직접적으로 LCD를 운전하세요.
6. 라즈베리 파이, 라즈베리 파이 OS와 함께 사용될 때 / 우분투 / 카리와 레트로파이는 지원받습니다, 무조종.
7. 소프트웨어를 통하여 백라이트 휘도를 제어하기 위한 지원.
| 키워드 : | 7 인치 HDMI 디스플레이 | 결의안 : | 800*480 |
|---|---|---|---|
| CTP 인터페이스 : | IIC에 대한 USB | 다음과 함께 적합합니다 : | 라즈베리 파이, BB 검정색, 바나나 Pi |
| 지원 : | HDMI1.3,HDMI1.4,HDCP1.4,HDCP2.2 | 표면 휘도 : | 300 Cd/m2 - 1000년 Cd/m2 |
| 터치 스크린 : | CTP (전기 용량 터치 스크린) | LED 수명 : | 40,000 시간 |
| 작동 온도. 다음 | -20C 내지 +70C | 순응성 : | 순응한 한계와 로에스 |
| 버전 | 01 | ||
| 지원받은 신호 | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 터치 | USB 표준 | ||
| VGA | 전혀 지원 | ||
| 메인 보드에 조화시키세요 | 입력 | HDMI | (수평선상인) 타입 HDMI 패치 여성 19Pin 패치 |
| USB | 마이크로 5P USB 여성 비 타입 5.9MM (수평식) | ||
| 이어폰 인터페이스 | NC | ||
| 터치 인터페이스 | 6개 핀 | (수평선상인) FPC-0.5-6PIN | |
| 디스플레이 인터페이스 | RGB 50 핀 | (수평선상인) FPC-0.5-50PIN | |
| 오디오 | 음향 출력 | 8Ω1.5W | (수평선상인) 4PIN-1.25 H1.8 극도로 가늘암 좌석 |
| 전원 공급기 | 전원 입력 | USB는 5V(+/-0.5V)를 입력했습니다 | |
| 디스플레이 브이오피 | 3.3V | ||
| 전력 운영 | 전원 켬 디스플레이 | ||
| 메인 보드 대기 전력 소비 전력 | <0.25W | ||
| OSD 메뉴 | 메뉴 (예비) | 밝기, 대비, 자동차 수정, 단계, 시계, 필드 위치, 기능 설정 키, 리셋, 기타 등등. | |
| 언어(예비) | 중국이고 영어이, 프랑스, 독일이, 이탈리아이, 스페인이, 러시아이, 한국이, 일본이, 기타 등등. | ||
| (예약된) 버튼 | 위로 전원, 메뉴는 아래, 죽습니다 | ||

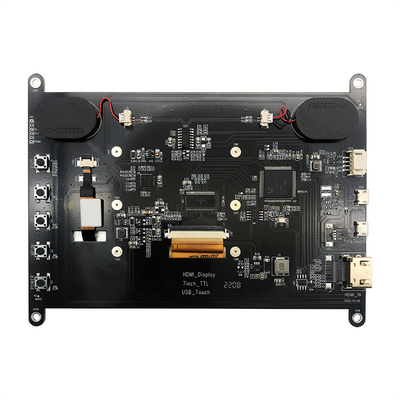

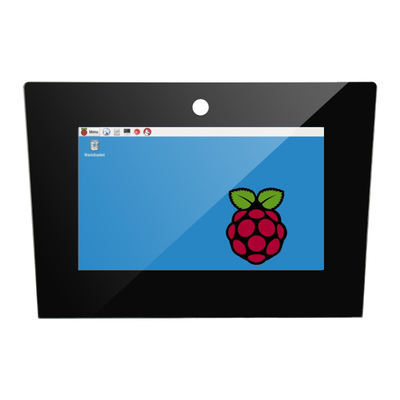

HDMI 7 인치 디스플레이, 7 인치 PCAP TFT 디스플레이 제품 이미지
HDMI 접속핀 정의
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2는 보호했습니다 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1은 보호했습니다 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0은 보호했습니다 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S 자료 CLOCK+ |
| 11 | T.M.D.S 데이터 클록은 보호했습니다 |
| 12 | T.M.D.S 데이터 클록- |
| 13 | CEC (선택적인 가전제품 제어) |
| 14 | 레세르베드 (케이블 그러나 장치 위의 노스캐롤라이나에서) |
| 15 | SCL(ddc) |
| 16 | SDA(ddc) |
| 17 | DDC / CEC 땅 |
| 18 | +5V (전원 공급기) |
| 19 | 핫 스왑 탐촉자선 |
USB( 5V ) 핀 정의
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | 국민 총수요 |
USB TP 핀 정의
| 1 | VCC |
| 2 | Ｄ- |
| 3 | D+ |
| 4 | NC |
| 5 | 국민 총수요 |
스피커 인터페이스 핀 정의
| 1 | ROUT+ |
| 2 | 떠들썩한 군중- |
| 3 | 촌스러운 사람- |
| 4 | LOUT+ |
6, LCD 핀 정의
| 1 |
VLED+
|
LED 백라이트 (음극)을 위한 전원
|
| 2 |
VLED+
|
LED 백라이트 (음극)을 위한 전원
|
| 3 |
VLED-
|
LED 백라이트 (음극)을 위한 전원
|
| 4 |
VLED-
|
LED 백라이트 (음극)을 위한 전원
|
| 5 |
국민 총수요
|
전력 접지
|
| 6 |
공도통위
|
공통 전압
|
| 7 |
DVDD
|
디지털 회로를 위한 전원
|
| 8 |
방식
|
드 / 동기화 모드 선택
|
| 9 |
드
|
데이터 입력은 가능하게 합니다
|
| 10 |
VS
|
수직 싱크 입력
|
| 11 |
HS
|
수평 동조 입력
|
| 12 |
B7
|
푸른 자료(MSB)
|
| 13 |
B6
|
블루 데이터
|
| 14 |
B5
|
블루 데이터
|
| 15 |
B4
|
블루 데이터
|
| 16 |
B3
|
블루 데이터
|
| 17 |
B2
|
블루 데이터
|
| 18 |
B1
|
블루 데이터
|
| 19 |
B0
|
푸른 자료(LSB)
|
| 20 |
G7
|
녹색 자료(MSB)
|
| 21 |
G6
|
그린 데이타
|
| 22 |
G5
|
그린 데이타
|
| 23 |
G4
|
그린 데이타
|
| 24 |
G3
|
그린 데이타
|
| 25 |
G2
|
그린 데이타
|
| 26 |
G1
|
그린 데이타
|
| 27 |
G0
|
녹색 자료(LSB)
|
| 28 |
R7
|
빨간 자료(MSB)
|
| 29 |
R6
|
적색 데이터
|
| 30 |
R5
|
적색 데이터
|
| 31 |
R4
|
적색 데이터
|
| 32 |
R3
|
적색 데이터
|
| 33 |
R2
|
적색 데이터
|
| 34 |
R1
|
적색 데이터
|
| 35 |
R0
|
빨간 자료(LSB) |
| 36 |
국민 총수요
|
전력 접지
|
| 37 |
DCLK
|
샘플 클럭
|
| 38 |
국민 총수요
|
전력 접지
|
| 39 |
L/R
|
왼쪽으로 / 권리 선택
|
| 40 |
U/D
|
/ 아래로 선택 위로
|
| 41 |
VGH
|
전압 위의 게이트
|
| 42 |
VGL
|
게이트 오프 전압
|
| 43 |
AVDD
|
아날로그 회로를 위한 전원
|
| 44 |
리셋
|
전체적인 리셋 핀.
|
| 45 |
NC
|
무접속
|
| 46 |
공도통위
|
공통 전압
|
| 47 |
DITHB
|
혼란상태인 기능
|
| 48 |
국민 총수요
|
전력 접지
|
| 49 |
NC
|
무접속
|
| 50 |
NC
|
무접속
|
터치 패널 핀 정의
| 1 | VDD | |
| 2 | 국민 총수요 | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
