제품 상세 정보:
|
| 키워드: | 5 " HDMI 라운드 디스플레이 | 결의안: | 1080*1080 화소 |
|---|---|---|---|
| 지원: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | 호환가능합니다: | 라즈베리 Pi、BB Black、Banana Pi |
| CTP는 조화시킵니다: | IIC에 대한 USB | 표면 휘도: | 400 cd/m2 |
| 터치 스크린: | CTP (전기 용량 터치 스크린) | LED 수명: | 40,000 시간 |
| 작동 온도.: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | HDMI 라운드 LCD 디스플레이,라즈베리 Pi4 라운드 LCD 디스플레이,1080x1080 산업적 TFT 디스플레이 |
||
HDMI 5 인치 디스플레이, 5 인치 PCAP TFT 디스플레이 제품 특징
SFHDMI500H-108108A-CT는 PCAP 터치와 드라이빙 보드인 TFT LCD를 통합한 HDMI TFT LCD 모듈입니다.
1- 모듈은 완전히 1080*1080 LCD 스크린 위의 PC로부터 HDMI 디지털 신호 출력을 제공합니다.
2- 지원 HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 표준. HDMI 신호 출처는 라즈베리 파이, BB 검정색, 바나나 Pi, 기타 등등과 같은 주력 미니 pc와 호환 가능합니다.
3- 터치는 드라이버를 설치하기 위해 USB부터 어떤 필요인 I2C 까지이지 않습니다.
4- 디자인은 주로 라즈베리 파이 디스플레이에 사용되고 그것이 또한 다른 HDMI 산업 제어 소형 스크린 터치 장치에 사용될 수 있습니다. 라즈베리 파이 디스플레이로서 사용될 때, 그것은 라즈볜, 우분투, WIN10 IOT과 타 시스템, 단일 터치를 지원합니다.
5- 컴퓨터 디스플레이로서 사용될 때, 그것은 윈도우 7/8/10, 5개 항목 터치, 자유로운 운전자를 지원합니다.
TFT 디스플레이 특성 :
| 매개 변수 | 상술 | 유닛 | 발언 |
| 활성 영역 | 127.008 (H) ×127.008 (V) | 밀리미터 | 써클 |
| 화소의 수 | 1080(H) RGB × 1080(V) | 화소 | |
| 화소 피치 | 0.1176 (H) ×0.1176 (V) | 밀리미터 | |
| 화소 배치 | 1 화소 2 도메인 | ||
| 표시색 | 16.7 Ｍ | 색 | |
| 색 역 | 80%(Min.) 86%(typ.) | ||
| 화면 표시 방식 | 정상적으로 검은 전달 가능한 모드 | ||
| 차원의 개요 | 143 (H) × 140(V) × 4.2(D) | 밀리미터 | |
| 뷰잉 방향 (사람의 눈) | U/D/L/R 자유 감상 방향 | 기록 1,2 |
기록 : 1. U/D/L/R 방향에, 시야 각도는 똑같습니다 ;
기록 : 2. TFT와 CF LC 알긴 방향
| 버전 | 01 | ||
| 지원받은 신호 | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 터치 | USB 표준 | ||
| VGA | 전혀 지원 | ||
| 메인 보드에 조화시키세요 | 입력 | HDMI | (수평선상인) 타입 HDMI 패치 여성 19Pin 패치 |
| USB | 마이크로 5P USB 여성 비 타입 5.9MM (수평식) | ||
| 이어폰 인터페이스 | NC | ||
| 터치 인터페이스 | 6개 핀 | (수평선상인) FPC-0.5-6PIN | |
| 디스플레이 인터페이스 | 49개 핀 | (수평선상인) FPC-0.5-50PIN | |
| 오디오 | 음향 출력 | 8Ω1.5W | (수평선상인) 4PIN-1.25 H1.8 극도로 가늘암 좌석 |
| 전원 공급기 | 전원 입력 | USB는 5V(+/-0.5V)를 입력했습니다 | |
| 디스플레이 브이오피 | 3.3V | ||
| 전력 운영 | 전원 켬 디스플레이 | ||
| 메인 보드 대기 전력 소비 전력 | <0.25W | ||
| OSD 메뉴 | 메뉴 (예비) | 밝기, 대비, 자동차 수정, 단계, 시계, 필드 위치, 기능 설정 키, 리셋, 기타 등등. | |
| 언어(예비) | 중국이고 영어이, 프랑스, 독일이, 이탈리아이, 스페인이, 러시아이, 한국이, 일본이, 기타 등등. | ||
| (예약된) 버튼 | 위로 전원, 메뉴는 아래, 죽습니다 | ||

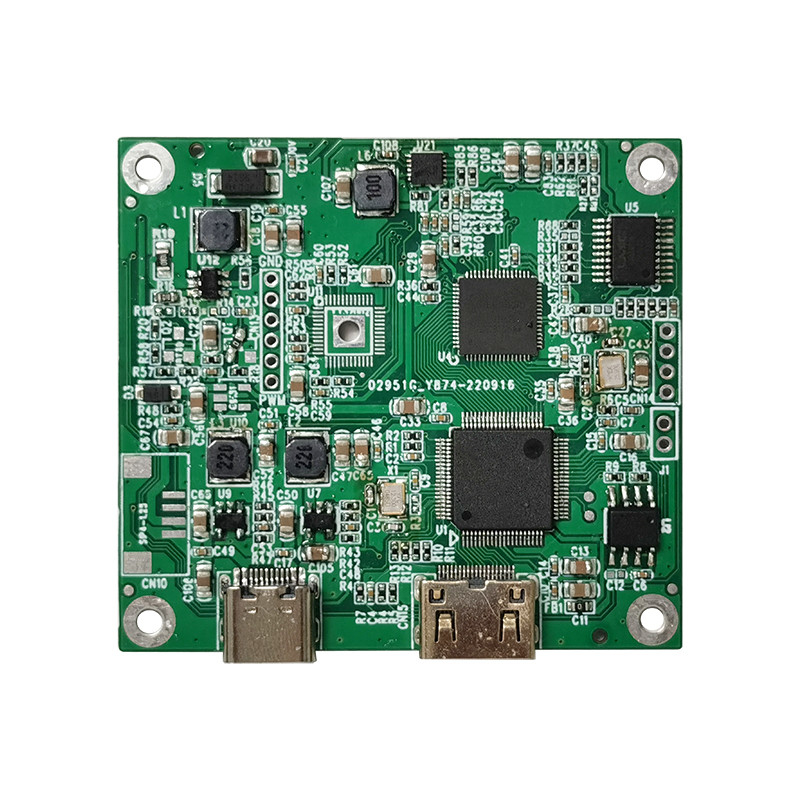

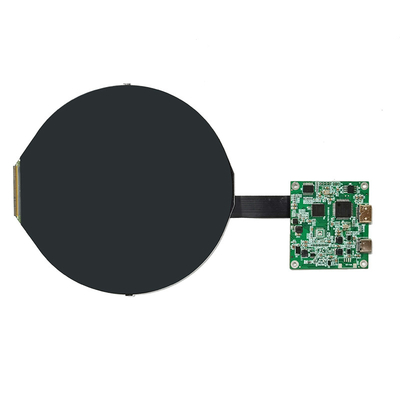

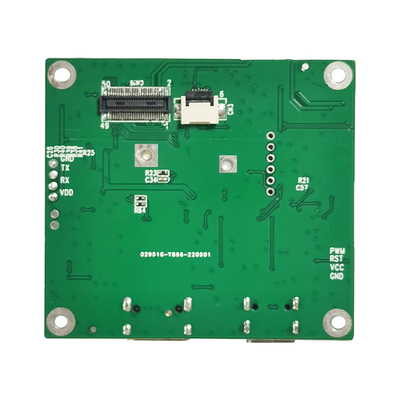

HDMI 5 인치 디스플레이, 5 인치 PCAP TFT 디스플레이 제품 이미지
HDMI 접속핀 정의
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2는 보호했습니다 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1은 보호했습니다 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0은 보호했습니다 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S 자료 CLOCK+ |
| 11 | T.M.D.S 데이터 클록은 보호했습니다 |
| 12 | T.M.D.S 데이터 클록- |
| 13 | CEC (선택적인 가전제품 제어) |
| 14 | 레세르베드 (케이블 그러나 장치 위의 노스캐롤라이나에서) |
| 15 | SCL(ddc) |
| 16 | SDA(ddc) |
| 17 | DDC / CEC 땅 |
| 18 | +5V (전원 공급기) |
| 19 | 핫 스왑 탐촉자선 |
USB( 5V ) 핀 정의
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | 국민 총수요 |
USB TP 핀 정의
| 1 | VCC |
| 2 | Ｄ- |
| 3 | D+ |
| 4 | NC |
| 5 | 국민 총수요 |
터치 패널 핀 정의
| 1 | VDD | |
| 2 | 국민 총수요 | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
