제품 상세 정보:
|
| 키워드: | 7 " HDMI 디스플레이 | 결의안: | 800x480 화소 |
|---|---|---|---|
| 지원: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | 호환가능합니다: | 라즈베리 Pi、BB Black、Banana Pi |
| CTP는 조화시킵니다: | IIC에 대한 USB | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 스크린: | CTP (전기 용량 터치 스크린) | LED 수명: | 40,000 시간 |
| 작동 온도.: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 라즈베리 Pi4 TFT LCD 디스플레이,ISO9001 TFT LCD 디스플레이,800x480 도트 산업적 TFT 디스플레이 |
||
HDMI 7 인치 디스플레이, 7 인치 PCAP TFT 디스플레이
SFRA700H-800480ACT-01은 PCAP 터치와 드라이빙 보드인 TFT LCD를 통합한 HDMI TFT LCD 모듈입니다.
1- 모듈은 완전히 800*480 LCD 스크린 위의 PC로부터 HDMI 디지털 신호 출력을 제공합니다.
2- 지원 HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 표준. HDMI 신호 출처는 라즈베리 파이, BB 검정색, 바나나 Pi, 기타 등등과 같은 주력 미니 pc와 호환 가능합니다.
3- 터치는 드라이버를 설치하기 위해 USB부터 어떤 필요인 I2C 까지이지 않습니다.
4- 디자인은 주로 라즈베리 파이 디스플레이에 사용되고 그것이 또한 다른 HDMI 산업 제어 소형 스크린 터치 장치에 사용될 수 있습니다. 라즈베리 파이 디스플레이로서 사용될 때, 그것은 라즈볜, 우분투, WIN10 IOT과 타 시스템, 단일 터치를 지원합니다.
5- 컴퓨터 디스플레이로서 사용될 때, 그것은 윈도우 7/8/10, 5개 항목 터치, 자유로운 운전자를 지원합니다.
| 버전 | 01 | ||
| 지원받은 신호 | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 터치 | USB 표준 | ||
| VGA | 전혀 지원 | ||
| 메인 보드에 조화시키세요 | 입력 | HDMI | (수평선상인) 타입 HDMI 패치 여성 19Pin 패치 |
| USB | 마이크로 5P USB 여성 비 타입 5.9MM (수평식) | ||
| 이어폰 인터페이스 | NC | ||
| 터치 인터페이스 | 6개 핀 | (수평선상인) FPC-0.5-6PIN | |
| 디스플레이 인터페이스 | RGB 50 핀 | (수평선상인) FPC-0.5-50PIN | |
| 오디오 | 음향 출력 | 8Ω1.5W | (수평선상인) 4PIN-1.25 H1.8 극도로 가늘암 좌석 |
| 전원 공급기 | 전원 입력 | USB는 5V(+/-0.5V)를 입력했습니다 | |
| 디스플레이 브이오피 | 3.3V | ||
| 전력 운영 | 전원 켬 디스플레이 | ||
| 메인 보드 대기 전력 소비 전력 | <0.25W | ||
| OSD 메뉴 | 메뉴 (예비) | 밝기, 대비, 자동차 수정, 단계, 시계, 필드 위치, 기능 설정 키, 리셋, 기타 등등. | |
| 언어(예비) | 중국이고 영어이, 프랑스, 독일이, 이탈리아이, 스페인이, 러시아이, 한국이, 일본이, 기타 등등. | ||
| (예약된) 버튼 | 위로 전원, 메뉴는 아래, 죽습니다 | ||

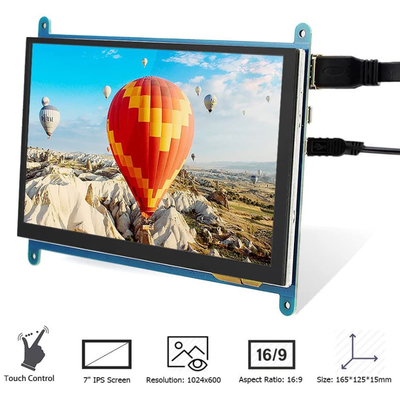

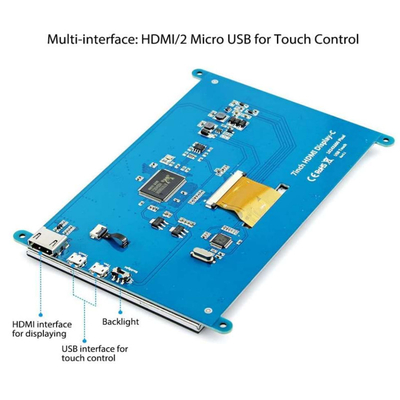

HDMI 7 인치 디스플레이, 7 인치 PCAP TFT 디스플레이 제품 이미지
HDMI 접속핀 정의
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2는 보호했습니다 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1은 보호했습니다 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0은 보호했습니다 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S 자료 CLOCK+ |
| 11 | T.M.D.S 데이터 클록은 보호했습니다 |
| 12 | T.M.D.S 데이터 클록- |
| 13 | CEC (선택적인 가전제품 제어) |
| 14 | 레세르베드 (케이블 그러나 장치 위의 노스캐롤라이나에서) |
| 15 | SCL(ddc) |
| 16 | SDA(ddc) |
| 17 | DDC / CEC 땅 |
| 18 | +5V (전원 공급기) |
| 19 | 핫 스왑 탐촉자선 |
USB( 5V ) 핀 정의
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | 국민 총수요 |
USB TP 핀 정의
| 1 | VCC |
| 2 | Ｄ- |
| 3 | D+ |
| 4 | NC |
| 5 | 국민 총수요 |
스피커 인터페이스 핀 정의
| 1 | ROUT+ |
| 2 | 떠들썩한 군중- |
| 3 | 촌스러운 사람- |
| 4 | LOUT+ |
6, LCD 핀 정의
| 1 |
VLED+
|
LED 백라이트 (음극)을 위한 전원
|
| 2 |
VLED+
|
LED 백라이트 (음극)을 위한 전원
|
| 3 |
VLED-
|
LED 백라이트 (음극)을 위한 전원
|
| 4 |
VLED-
|
LED 백라이트 (음극)을 위한 전원
|
| 5 |
국민 총수요
|
전력 접지
|
| 6 |
공도통위
|
공통 전압
|
| 7 |
DVDD
|
디지털 회로를 위한 전원
|
| 8 |
방식
|
드 / 동기화 모드 선택
|
| 9 |
드
|
데이터 입력은 가능하게 합니다
|
| 10 |
VS
|
수직 싱크 입력
|
| 11 |
HS
|
수평 동조 입력
|
| 12 |
B7
|
푸른 자료(MSB)
|
| 13 |
B6
|
블루 데이터
|
| 14 |
B5
|
블루 데이터
|
| 15 |
B4
|
블루 데이터
|
| 16 |
B3
|
블루 데이터
|
| 17 |
B2
|
블루 데이터
|
| 18 |
B1
|
블루 데이터
|
| 19 |
B0
|
푸른 자료(LSB)
|
| 20 |
G7
|
녹색 자료(MSB)
|
| 21 |
G6
|
그린 데이타
|
| 22 |
G5
|
그린 데이타
|
| 23 |
G4
|
그린 데이타
|
| 24 |
G3
|
그린 데이타
|
| 25 |
G2
|
그린 데이타
|
| 26 |
G1
|
그린 데이타
|
| 27 |
G0
|
녹색 자료(LSB)
|
| 28 |
R7
|
빨간 자료(MSB)
|
| 29 |
R6
|
적색 데이터
|
| 30 |
R5
|
적색 데이터
|
| 31 |
R4
|
적색 데이터
|
| 32 |
R3
|
적색 데이터
|
| 33 |
R2
|
적색 데이터
|
| 34 |
R1
|
적색 데이터
|
| 35 |
R0
|
빨간 자료(LSB) |
| 36 |
국민 총수요
|
전력 접지
|
| 37 |
DCLK
|
샘플 클럭
|
| 38 |
국민 총수요
|
전력 접지
|
| 39 |
L/R
|
왼쪽으로 / 권리 선택
|
| 40 |
U/D
|
/ 아래로 선택 위로
|
| 41 |
VGH
|
전압 위의 게이트
|
| 42 |
VGL
|
게이트 오프 전압
|
| 43 |
AVDD
|
아날로그 회로를 위한 전원
|
| 44 |
리셋
|
전체적인 리셋 핀.
|
| 45 |
NC
|
무접속
|
| 46 |
공도통위
|
공통 전압
|
| 47 |
DITHB
|
혼란상태인 기능
|
| 48 |
국민 총수요
|
전력 접지
|
| 49 |
NC
|
무접속
|
| 50 |
NC
|
무접속
|
터치 패널 핀 정의
| 1 | VDD | |
| 2 | 국민 총수요 | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
사용에 대한 요건
이 제품의 일반적 사용을 보증하고 미안하지만, 전기 쇼크 또는 화재와 같은 사고를 막기 위해 이 제품을 사용하기 전에 모든 요구와 작업 절차를 읽고 이해합니다. 다음과 같은 요구조건은 엄밀하게 관찰됩니다 :
1. 이 제품에 의해 요구된 DC 전력 공급 장치는 AC / DC 전력 어댑터에 의해 발생되고 AC / DC 전력 어댑터가 발열원으로부터 떨어진 유지되고 고통풍성 곳에 위치하여야 합니다.
2. 교류 전력 소켓과 교류 전력 코드는 좋은 토대에 유의하여야 하고, 충분한 현재 수요에 견딜 수 있습니다.
3. 에 의해 요구한 DC 전력 공급 장치의 입력 전압은 이 제품은 +5V이고, 실수가 +/-0.5V보다 더 크지 않고, 전류가 선별적 LED 화면과 전체 기계의 전력에 따라 결정됩니다.
4. 좋은 환기와 방열에 유의하고, 닫힌 비열적 포탄 또는 박스에서 개최되지 않고, 직사광선 또는 다른 발열원들 베이크를 허용하지 않습니다.
5. 실패를 야기시키는 회로 부식을 회피하기 위해, 지나친 습도와 지나친 재를 회피하기 위해 유의하세요.
6. 보드 표면에 공기 대류 환경을 제공하기 위한 어떤 공간을 예약하기 위한 어셈블링, 주의 집중이 열기를 식히고, 전기 전도체들 (드라이브 보드와 하이-볼타게 판형과 같은 고정된 철편과 같이)과 이사회 위의 부품이 단락 회로와 연락하는 것을 예방할 때.
7. 구동 플레이트를 벤딩과 기형생성성 당연하고 추가적이 압력에서 막기 위해 유의하세요.
8. 어셈블링, 드라이브 보드, LED 화면, 버튼 사회와 다른 요소의 정확한 전기 접속에 대한 주의 집중이 정확한 LED 화면을 선택할 때 너무 낮은 작업 전압은 전원을 켜기 전에 비정상이어서 나타날 것이고 LED 화면을 태워 버리고) 그것이 정확한지 또한 높이 확인할 수 있습니다.
9. 드라이버 보드에 대한 계획은 상응하는 LED 스크린과 일치하여야 합니다.
10. 이사회를 모을 때 정전기 보호에 대한 주의와 이사회를 손상시키기 위한 직접적인 단락 회로와 정전기를 피하기 위한 주의 집중을 기울이세요.
11. 모든 입력과 출력 인터페이스는 정전의 경우에 운영될 필요가 있습니다 (연결기의 플러깅하고 전류를 끊으세요).
12. 이 제품은 일반적 상업적 이용과 가정에 적합하고, 대기 온도입니다 : - 10~+40' Ｃ, 상대 습도 : ≤80%.
13. 오랫동안 사용하지 않을때 권력의 전류를 끊으세요.
