제품 상세 정보:
|
| 키워드: | HDMI는 5 인치를 드러냅니다 | 결의안: | 800*480 |
|---|---|---|---|
| CTP는 조화시킵니다: | USB에 대한 IIC | 지원: | HDMI, 라즈베리 파이, 라즈볜, 우분투, WIN10 IOT |
| (예약된) 메뉴: | 밝기, 대비, 자동 상호관련, 단계, 시계, 라인 필드 위치, 기능 설정 키, 리셋, 기타 등등 | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 스크린: | CTP (전기 용량 터치 스크린) | 뷰잉 방향: | IPS 모든 보기가 (85/85/85/85)를 움직입니다 |
| LED 수명: | 40,000 시간 | 작동 온도.: | -20C 내지 +70C |
| 음향 출력: | 8Ω1.5W (20*30 박스 스피커 * 2) | ||
| 강조하다: | 1000년 cd/M2 TFT LCD 디스플레이,국제환경규격 TFT LCD 디스플레이,5 인치 산업적 TFT 디스플레이 |
||
HDMI 5 인치 디스플레이, 라즈베리 파이 5는 " LCD를 접촉합니다
SFHDMI500AU-800480A-CT는 새로운 통합된 (LCD 스크린, 터치 스크린, 드라이버 보드) 새로운 통합된 LCD 디스플레이 제어 모듈입니다. 그것은 완전히 800*480 LCD 디스플레이 위의 PC로부터 HDMI 디지털 신호 출력을 제공합니다.
1. 서포트스 HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 표준.
2. HDMI 소스는 라즈베리 파이와 BB 검정색과 바나나 Pi와 같은 주력 미니 pc와 호환 가능합니다.
3. 터치가 I2C에 대한 USB라고, 어떤 드라이버 설치도 요구되지 않습니다.
4. 디자인은 주로 라즈베리 파이 라즈베리 파이 디스플레이에 사용되고, 또한 다른 HDMI 산업 제어 소형 스크린 터치 장치를 위해 사용될 수 있습니다.
5. 라즈베리 파이 디스플레이로서 사용될 때, 그것은 라즈볜, 우분투, WIN10 IOT과 타 시스템, 단일 터치를 지원하고 컴퓨터 모니터로서 사용될 때, 그것이 윈도우 7/8/10, 5개 항목 터치를 지원합니다, 무조종.
제품 특징 :
| 키워드 : | HDMI는 5 인치를 드러냅니다 | 결의안 : | 800*480 |
|---|---|---|---|
| CTP 인터페이스 : | USB에 대한 IIC | 지원 : | HDMI, 라즈베리 파이, 라즈볜, 우분투, WIN10 IOT |
| (예약된) 메뉴 : | 밝기, 대비, 자동 상호관련, 단계, 시계, 라인 필드 위치, 기능 설정 키, 리셋, Etc | 표면 휘도 : | 300 Cd/m2 - 1000년 Cd/m2 |
| 터치 스크린 : | CTP (전기 용량 터치 스크린) | 뷰잉 방향 : | IPS 모두 보이는 각 (85/85/85/85) |
| LED 수명 : | 40,000 시간 | 작동 온도. 다음 | -20C 내지 +70C |
| 순응성 : | 순응한 한계와 로에스 | 음향 출력 : | 8Ω1.5W (20*30 박스 스피커 * 2) |
HDMI 5 인치 디스플레이, 라즈베리 파이 5는 " LCD 제품 이미지를 접촉합니다

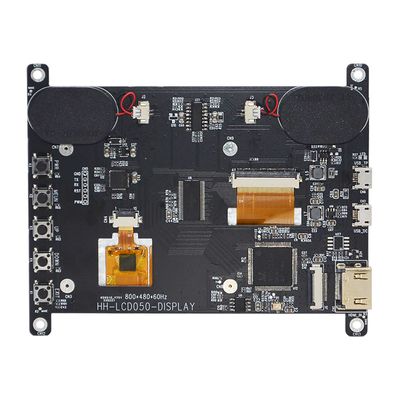

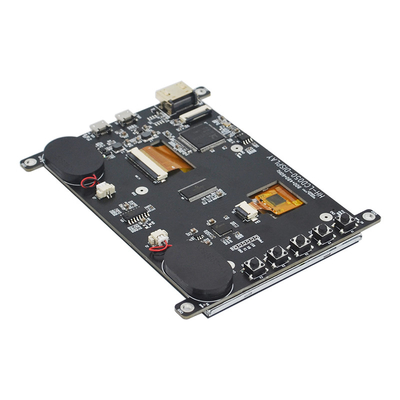

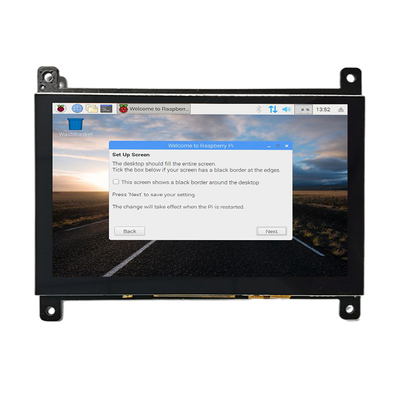

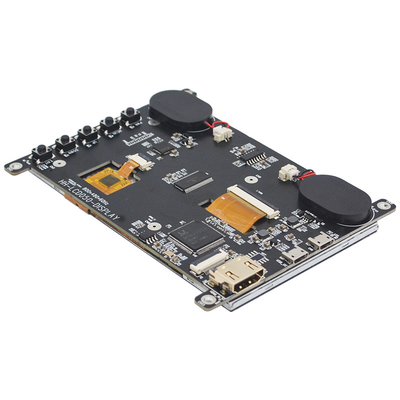

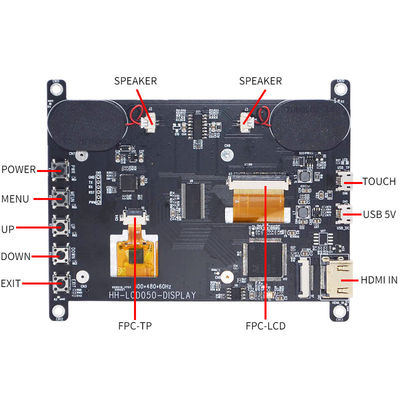

HDMI 핀 정의 :
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 shielded蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 shielded蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 shielded蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S 자료 CLOCK+ |
| 11 | T.M.D.S 데이터 클록 shielded蔽 |
| 12 | T.M.D.S 데이터 클록- |
| 13 |
CEC (가전제품 제어, 선택적이 전자적입니다 소비자controller可控制器) |
| 14 | 레세르베드 (케이블 그러나 장치 위의 노스캐롤라이나에서) |
| 15 | SCL (DDC 시계) |
| 16 | SDA (DDC 자료) |
| 17 | DDC / CEC 땅 |
| 18 | +5V 권력 |
| 19 | Hot-swappable probe wires热插拔探测线 |
USB 5V 핀 정의 :
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | 국민 총수요 |
USB TP 핀 정의 :
| 1 | VCC |
| 2 | Ｄ- |
| 3 | D+ |
| 4 | NC |
| 5 | 국민 총수요 |
스피커 핀 정의 :
| 1 | ROUT+ |
| 2 | 떠들썩한 군중- |
| 3 | 촌스러운 사람- |
| 4 | LOUT+ |
사용에 대한 요건
이 제품의 일반적 사용을 보증하고 미안하지만, 전기 쇼크 또는 화재와 같은 사고를 막기 위해 이 제품을 사용하기 전에 모든 요구와 작업 절차를 읽고 이해합니다. 다음과 같은 요구조건은 엄밀하게 관찰됩니다 :
1. 이 제품에 의해 요구된 DC 전력 공급 장치는 AC / DC 전력 어댑터에 의해 발생되고 AC / DC 전력 어댑터가 발열원으로부터 떨어진 유지되고 고통풍성 곳에 위치하여야 합니다.
2. 교류 전력 소켓과 교류 전력 코드는 좋은 토대에 유의하여야 하고, 충분한 현재 수요에 견딜 수 있습니다.
3. 에 의해 요구한 DC 전력 공급 장치의 입력 전압은 이 제품은 +5V이고, 실수가 +/-0.5V보다 더 크지 않고, 전류가 선별적 LED 화면과 전체 기계의 전력에 따라 결정됩니다.
4. 좋은 환기와 방열에 유의하고, 닫힌 비열적 포탄 또는 박스에서 개최되지 않고, 직사광선 또는 다른 발열원들 베이크를 허용하지 않습니다.
5. 실패를 야기시키는 회로 부식을 회피하기 위해, 지나친 습도와 지나친 재를 회피하기 위해 유의하세요.
6. 보드 표면에 공기 대류 환경을 제공하기 위한 어떤 공간을 예약하기 위한 어셈블링, 주의 집중이 열기를 식히고, 전기 전도체들 (드라이브 보드와 하이-볼타게 판형과 같은 고정된 철편과 같이)과 이사회 위의 부품이 단락 회로와 연락하는 것을 예방할 때.
7. 구동 플레이트를 벤딩과 기형생성성 당연하고 추가적이 압력에서 막기 위해 유의하세요.
8. 어셈블링, 드라이브 보드, LED 화면, 버튼 사회와 다른 요소의 정확한 전기 접속에 대한 주의 집중이 정확한 LED 화면을 선택할 때 너무 낮은 작업 전압은 전원을 켜기 전에 비정상이어서 나타날 것이고 LED 화면을 태워 버리고) 그것이 정확한지 또한 높이 확인할 수 있습니다.
9. 드라이버 보드에 대한 계획은 상응하는 LED 스크린과 일치하여야 합니다.
10. 이사회를 모을 때 정전기 보호에 대한 주의와 이사회를 손상시키기 위한 직접적인 단락 회로와 정전기를 피하기 위한 주의 집중을 기울이세요.
11. 모든 입력과 출력 인터페이스는 정전의 경우에 운영될 필요가 있습니다 (연결기의 플러깅하고 전류를 끊으세요).
12. 이 제품은 일반적 상업적 이용과 가정에 적합하고, 대기 온도입니다 : - 10~+40' Ｃ, 상대 습도 : ≤80%.
13. 오랫동안 사용하지 않을때 권력의 전류를 끊으세요.
