제품 상세 정보:
|
| 키워드: | HDMI는 15.6 인치를 드러냅니다 | 결의안: | 1920*1080 |
|---|---|---|---|
| CTP는 조화시킵니다: | USB에 대한 IIC | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 스크린: | 전기 용량 터치 스크린 | 뷰잉 방향: | IPS 모든 보기가 (85/85/85/85)를 움직입니다 |
| LED 수명: | 40,000 시간 | 작동 온도.: | -20C 내지 +70C |
| 순응성: | 순응한 한계와 로에스 | 지원: | 라즈베리 파이, HDMI, 라즈볜, 우분투, WIN10 IOT |
| 강조하다: | 300 cd/m2 디스플레이 제어 모듈,1920x1080 디스플레이 제어 모듈,1000년 cd/m2 TFT LCD 모듈 |
||
HDMI 15.6 인치 디스플레이, 라즈베리 파이 15.6은 " LCD를 접촉합니다
SFHDMI156H-19201080A-CT는 LCD 스크린, 전기 용량 터치 스크린과 드라이빙 보드와 통합한 15.6 인치 TFT LCD 디스플레이 제어 모듈입니다. 드라이빙 보드는 짜맞춘 TYPE-C 기능과 고정 헤드 디스크 디스플레이를 위한 것입니다, 최대 해상도가 2560X1440 @60HZ입니다.
* 지원 EDP 스크린 인터페이스 신호 출력.
* 선택하기 위한 다양한 OSD 언어.
* 메인보드 위의 소프트웨어는 온라인 업데이트를 지원합니다.
* 지원 전기 용량 터치 스크린.
* 지지 2 방식 HDMI 1.4, HDCP는 버전 2.0을 지원합니다.
* 지원 USB 허브 기능, 외부 두 USB2.0 공항은 마우스와 키보드 접합부를 위해 사용될 수 있습니다.
* 지원 PD 양방향 전력 공급 프로토콜.
* 지원 1.5W*2 전력 증폭기 출력
* TYPEC 공항은 디스플레이포트 Alt 방식을 지원합니다
제품 특징 :
|
영상 입력 |
HDMI |
1080p | ||
| HDCP 버전 | 2.0 | |||
|
TYPE-C |
1080p | |||
| PD 관리 | ||||
| USB2.0 허브 | ||||
| 작동 전원 공급 | DC 5~20V | |||
| 대기 전력 소비 전력 | <0.25W | |||
|
LCD 디스플레이 |
디스플레이 | TFT LCD | ||
| 스크린 인터페이스 | EDP | |||
| 최대 해상도 | 2560*1440@60HZ | |||
| 동작 전압 | 3.3V(R33), 5V(R5) | |||
| 헤드폰 출력 | >150MW (32Ω/0dB 信号) | |||
| 스피커 출력 | 2X1.5W THD+N<10%@1KHZ | |||
| 이끌립니다 | 가벼운 조절 장치 | PWM | ||
| 키보드 | POWER,KEY1,KEY2, 자동차, 선택적인 메뉴 | |||
| OSD 언어 | Chinese/English/German/Korean/French/Spanish/Japanese와 다른 사람 | |||
HDMI 15.6 인치 디스플레이, 라즈베리 파이 15.6은 " LCD 제품 이미지를 접촉합니다

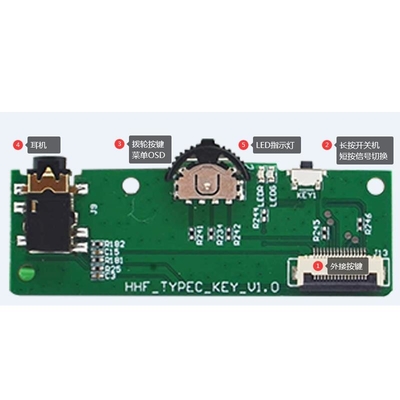

(1) 긴 외부 제어 (2)는 켜지고 신호를 바꾸기 위해 언론을 단락시키기 위해 누릅니다
(3) 다이얼 버튼 메뉴 OSD (4) 헤드폰 (5) 발광 다이오드 표시기

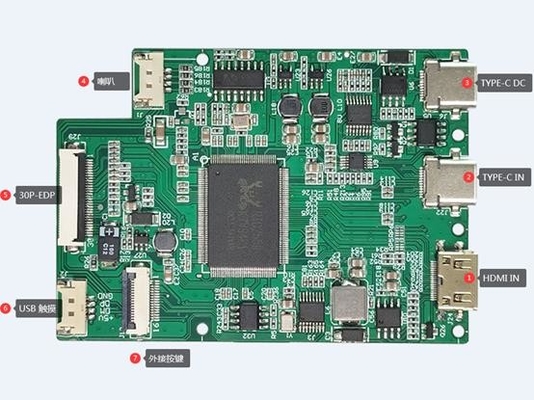

(1) (2) (3)타입-C DC (4)스피커의 타입-C의 HDMI
(5) 30 핀 EDP (6) USB 터치가 (7) 외부 제어를 지킵니다
HDMI 핀 정의 :
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 shielded蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 shielded蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 shielded蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S 자료 CLOCK+ |
| 11 | T.M.D.S 데이터 클록 shielded蔽 |
| 12 | T.M.D.S 데이터 클록- |
| 13 |
CEC (가전제품 제어, 선택적이 전자적입니다 소비자controller可控制器) |
| 14 | 레세르베드 (케이블 그러나 장치 위의 노스캐롤라이나에서) |
| 15 | SCL (DDC 시계) |
| 16 | SDA (DDC 자료) |
| 17 | DDC / CEC 땅 |
| 18 | +5V 권력 |
| 19 | Hot-swappable probe wires热插拔探测线 |
USB TYPE-C 입력 인터페이스
| 핀 | 정의 | 기술 |
| 1 | TYPEC-DTE | 辦口은 검출 포트를 연결시킵니다 |
| 2 |
TX P1 _ |
据信接口 데이터 신호 인터페이스 |
| 3 |
TX N1 _ |
据信接口 데이터 신호 인터페이스 |
| 4 | VBUS | 出口 전원 공급기 출력 |
| 5 | TYPEC-CC1 | 正反接口 포워드와 반대 검출 포트 |
| 6 | TYPEC-DP | 据信接口 데이터 신호 인터페이스 |
| 7 | TYPEC-DM | 据信接口 데이터 신호 인터페이스 |
| 8 | TYPEC-BU1 | 芩据信接口 보조 데이터 신호는 조화시킵니다 |
| 9 | VBUS | 出口 전원 공급기 출력 |
| 10 |
RX N2 _ |
据信接口 데이터 신호 인터페이스 |
| 11 |
RX P2 _ |
据信接口 데이터 신호 인터페이스 |
| 12 | 국민 총수요 | 接地은 땅에 연결됩니다 |
| 13 | 국민 총수요 | 接地은 땅에 연결됩니다 |
| 14 |
TX P2 _ |
据信接口 데이터 신호 인터페이스 |
| 15 |
TX N2 _ |
据信接口 데이터 신호 인터페이스 |
| 16 | VBUS | 出口 전원 공급기 출력 |
| 17 | TYPEC-CC2 | 正反接口 포워드와 반대 검출 포트 |
| 18 | TYPEC-DP | 据信接口 데이터 신호 인터페이스 |
| 19 | TYPEC-DM | 据信接口 데이터 신호 인터페이스 |
| 20 | VBUS | 出口 전원 공급기 출력 |
| 21 | TYPEC-BU2 | 芩据信接口 보조 데이터 신호는 조화시킵니다 |
| 22 |
RX N1 _ |
据信接口 데이터 신호 인터페이스 |
| 23 |
RX P1 _ |
据信接口 데이터 신호 인터페이스 |
| 24 | 국민 총수요 | 接地은 땅에 연결됩니다 |
