제품 상세 정보:
|
| 키워드: | 10.1 HDMI 디스플레이로 조금씩 움직이세요 | 결의안: | 1280x800 |
|---|---|---|---|
| CTP는 조화시킵니다: | USB에 대한 IIC | 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 |
| 터치 스크린: | CTP (전기 용량 터치 스크린) | 뷰잉 방향: | IPS 모두 보이는 각(80/80/80/80) |
| LED 수명: | 40,000 시간 | 작동 온도.: | -20C 내지 +70C |
| 순응성: | 순응한 한계와 로에스 | 지원: | HDMI, 라즈베리 파이, 라즈볜, 우분투, WIN10 IOT |
| 강조하다: | 국제환경규격 PCAP 터치 디스플레이,라즈베리 파이 PCAP 터치 디스플레이,10.1 인치 PCAP 터치 스크린 |
||
HDMI 10.1 인치 디스플레이, 10.1 인치 PCAP TFT 디스플레이
SFRA101H-1280800A-CT는 LCD 스크린, 전기 용량 터치 스크린과 HDMI 드라이빙 보드와 통합한 10.1 인치 TFT LCD 디스플레이 제어 모듈입니다. 그것은 완전히 1280*800 LCD 디스플레이 위의 PC로부터 HDMI 디지털 신호 출력을 제공합니다.
지원 HDMI 1.3, HDMI 1.4, HDCP1.4, HDCP2.2 표준.
HDMI 소스는 라즈베리 파이와 BB 검정색과 바나나 Pi와 같은 주력 미니 pc와 호환 가능합니다.
터치는 드라이버를 설치하기 위한 어떤 필요인 USB에 대한 I2C가 아닙니다.
디자인은 주로 라즈베리 파이 라즈베리 파이 디스플레이에 사용되고, 또한 다른 HDMI 산업 제어 소형 스크린 터치 장치를 위해 사용될 수 있습니다. 라즈베리 파이 디스플레이로서 사용될 때, 그것은 라즈볜, 우분투, WIN10 IOT과 타 시스템, 단일 터치를 지원하고 컴퓨터 모니터로서 사용될 때, 그것이 윈도우 7/8/10, 5개 항목 터치를 지원합니다, 무조종.
제품 특징 :
| 버전 : | 1 | ||
|
지원받은 신호
|
HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 터치 | USB 표준 | ||
| VGA | 전혀 지원 | ||

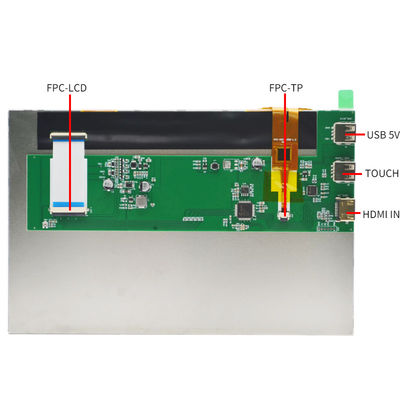

| 본기판 인터페이스 |
입력
|
HDMI | (수평선상인) A型HDMI艇母座19Pin艇 (式) 종류 A HDMI 패치 암 기체 19Pin 패치 |
| USB | USB母座90度直脚无式) (수평선상인) USB 소켓 AF 암 기체 90 도 곧은 발 무한대 | ||
| 헤드폰 잭 | 전혀 지원 | ||
| 터치 스크린 인터페이스 | 맞춘 6P 핀 | (수평선상인) FPC-0.5-6PIN 后式) FPC-0.5-6PIN 후면 잠금 장치 | |
| LCD는 조화시킵니다 | 표준 LVDS 40P | FPC-0.5-40PIN 后式), (수평선상인)) FPC-0.5-40PIN 후면 잠금 장치 | |
| 터치 패널 인터페이스 | USB에 대한 I2C | USB는 자유로와서 운전합니다 | USB母座90度直脚无式), (수평선상인) USB 소켓 AF 암 기체 90 도 곧은 발 무한대 |
| 힘 | 입력 전원 | USB入5V(+/-0.5V), USB는 5V (+/-0.5V)를 입력했습니다 | |
| 드라이브 스크린 전압 | 3.3V | ||
| 전력 운영 | 진열하여 전원 연결 전원 | ||
| 메인보드 대기 전력 소비 전력 | <0.25W | ||
| OSD 메뉴 | 전혀 지원 | ||
| 전혀 지원 | |||
| 전혀 지원 | |||

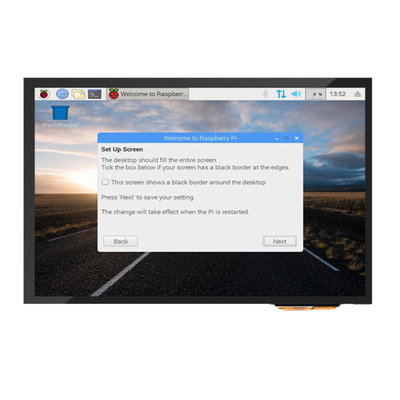

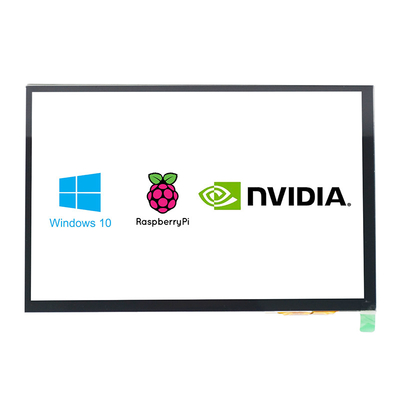

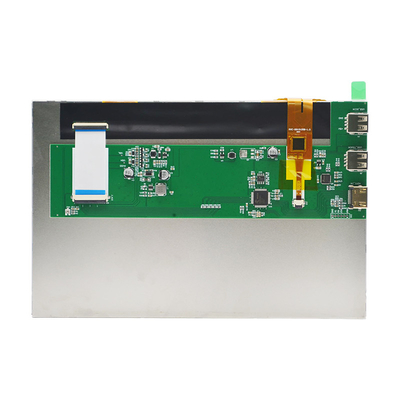

HDMI 10.1 인치 디스플레이, 10.1 인치 PCAP TFT 디스플레이 제품 이미지
HDMI 10.1 인치 디스플레이, 10.1 인치 PCAP TFT 디스플레이 제품 하이라이트
| 키워드 : | 10.1 인치 HDMI 디스플레이 | 결의안 : | 1280x800 |
|---|---|---|---|
| CTP 인터페이스 : | USB에 대한 IIC | 표면 휘도 : | 300 Cd/m2 - 1000년 Cd/m2 |
| 터치 스크린 : | CTP (전기 용량 터치 스크린) | 뷰잉 방향 : | IPS 모두 보이는 각(80/80/80/80) |
| LED 수명 : | 40,000 시간 | 작동 온도. 다음 | -20C 내지 +70C |
| 순응성 : | 순응한 한계와 로에스 | 지원 : | HDMI, 라즈베리 파이, 라즈볜, 우분투, WIN10 IOT |
◆Control 이사회 PCB 관계 차원과 상술.
1, 가장 높은 성분 ≤7.8mm의 PCB thickness+ 최대 높이
2, PCB length=216mm
3, PCB width=80mm
4, PCB thickness=1.6mm
◆Screw 홀 상술 : 나사 구멍이 설계되지 않는지 구조적인 도면이 봅니다
드라이빙 보드 없는 ◆ 디스플레이 모듈 차원 : (L*W*H)
터치 없는 120.7*76.3*2.8mm,
PCAP 없는 120.7*76.3*4.7mm은 접촉합니다.
