제품 상세 정보:
|
| 키워드: | Raspberry PI 디스플레이용 HDMI 7인치 | 해결: | 1024x600 |
|---|---|---|---|
| CTP 인터페이스: | USB | 표면 휘도: | 500cd/m2 - 1000cd/m2 |
| 터치 스크린: | CTP(전기 용량 터치스크린) | 다리: | 19 |
| 보는 방향: | IPS 모든 시야각(80/80/80/80) | LED 수명: | 40,000시간 |
| 운영 임시 직원.: | –20℃ ~ +70℃ | 규정 준수: | REACH 및 RoHS 준수 |
| 강조하다: | 전기 용량 HDMI TFT 디스플레이,라즈베리 파이 HDMI TFT 디스플레이,라즈베리 파이 산업적 TFT 디스플레이 |
||
HDMI 7인치 디스플레이, 7인치 PCAP TFT 디스플레이
SFRA700H-1024600ACT-01은 TFT LCD, PCAP 터치 및 구동 보드를 통합한 HDMI TFT LCD 모듈입니다.
1- 모듈은 1024*600 LCD 화면에서 PC의 HDMI 디지털 신호 출력을 완벽하게 보여줍니다.
2- HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 표준을 지원합니다.HDMI 신호 소스는 Raspberry Pi, BB Black, Banana Pi 등과 같은 주류 미니 PC와 호환됩니다.
3- TOUCH는 USB에서 I2C로, 드라이버를 설치할 필요가 없습니다.
4- 이 디자인은 주로 Raspberry Pi 디스플레이에 사용되며 다른 HDMI 산업용 제어 소형 화면 터치 장치에도 사용할 수 있습니다.Raspberry Pi 디스플레이로 사용하면 Raspbian, Ubuntu, WIN10 IOT 및 기타 시스템, 단일 터치를 지원합니다.
5- 컴퓨터 디스플레이로 사용하는 경우 Windows 7/8/10, 5포인트 터치, 드라이버 프리를 지원합니다.
| 버전 | 01 | ||
| 신호 지원 | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| 접촉 | USB 표준 | ||
| VGA | 지원하지 않음 | ||
| 메인보드의 인터페이스 | 입력 | HDMI | A형 HDMI 패치 메스 19핀 패치(가로) |
| USB | MICRO 5P USB 암 B 유형 5.9MM(수평) | ||
| 이어폰 인터페이스 | 체크 안함 | ||
| 터치 인터페이스 | 6핀 | FPC-0.5-6PIN(수평) | |
| 디스플레이 인터페이스 | RGB 50핀 | FPC-0.5-50PIN(수평) | |
| 오디오 | 오디오 출력 | 8Ω1.5W | 4PIN-1.25 H1.8 초박형 암시트(수평) |
| 전원 | 전원 입력 | USB 입력 5V(+/-0.5V) | |
| 디스플레이 Vop | 3.3V | ||
| 전원 작동 | 전원 켜기 디스플레이 | ||
| 메인보드 대기 전력 소비 | <0.25W | ||
| OSD 메뉴 | 메뉴(예약) | 밝기, 대비, 자동 보정, 위상, 시계, 필드 위치, 기능 설정, 재설정 등 | |
| 언어(예약) | 중국어, 영어, 프랑스어, 독일어, 이탈리아어, 스페인어, 러시아어, 한국어, 일본어 등 | ||
| 버튼(예약됨) | 전원, 메뉴, 위, 아래, 종료 | ||

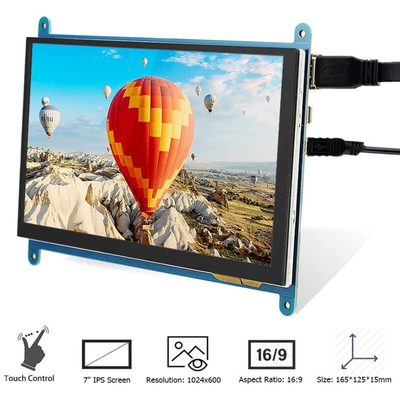

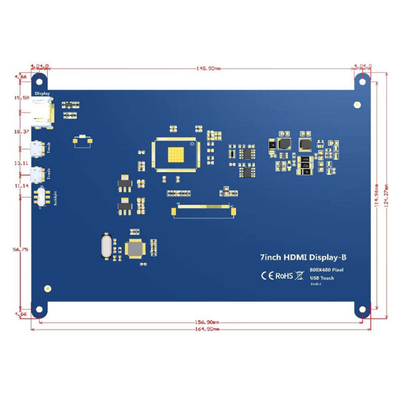

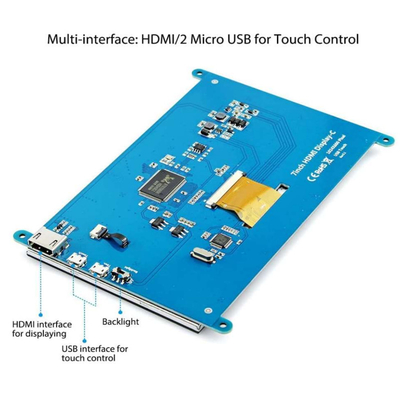

HDMI 7인치 디스플레이, 7인치 PCAP TFT 디스플레이제품 이미지
HDMI 인터페이스 핀 정의
| 1 | TMDS 데이터2+ |
| 2 | TMDS DATA2 차폐 |
| 삼 | TMDS 데이터2- |
| 4 | TMDS 데이터1+ |
| 5 | TMDS DATA1 차폐 |
| 6 | TMDS 데이터1- |
| 7 | TMDS 데이터0+ |
| 8 | TMDS DATA0 차폐 |
| 9 | TMDS 데이터0- |
| 10 | TMDS 데이터 클럭+ |
| 11 | TMDS 데이터 클럭 차폐 |
| 12 | TMDS 데이터 시계- |
| 13 | CEC(Consumer Electronics Control 옵션) |
| 14 | 예약됨(케이블에 있지만 장치의 NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC 접지 |
| 18 | +5V(전원) |
| 19 | 핫스왑 프로브 케이블 |
USB(5V) 핀 정의
| 1 | VCC |
| 2 | 체크 안함 |
| 삼 | 체크 안함 |
| 4 | 체크 안함 |
| 5 | GND |
USB TP 핀 정의
| 1 | VCC |
| 2 | 디- |
| 삼 | D+ |
| 4 | 체크 안함 |
| 5 | GND |
스피커 인터페이스 핀 정의
| 1 | 패주+ |
| 2 | 패주- |
| 삼 | 무지렁이- |
| 4 | 라우트+ |
6,LCD 핀 정의
| 1 |
VLED+
|
LED 백라이트용 전원(양극)
|
| 2 |
VLED+
|
LED 백라이트용 전원(양극)
|
| 삼 |
VLED-
|
LED 백라이트용 전원(음극)
|
| 4 |
VLED-
|
LED 백라이트용 전원(음극)
|
| 5 |
GND
|
전원 접지
|
| 6 |
VCOM
|
공통 전압
|
| 7 |
DVDD
|
디지털 회로용 전원
|
| 8 |
방법
|
DE/SYNC 모드 선택
|
| 9 |
드
|
데이터 입력 활성화
|
| 10 |
VS
|
수직 동기화 입력
|
| 11 |
고교
|
수평 동기화 입력
|
| 12 |
B7
|
블루데이터(MSB)
|
| 13 |
B6
|
블루 데이터
|
| 14 |
B5
|
블루 데이터
|
| 15 |
B4
|
블루 데이터
|
| 16 |
B3
|
블루 데이터
|
| 17 |
B2
|
블루 데이터
|
| 18 |
B1
|
블루 데이터
|
| 19 |
B0
|
블루 데이터(LSB)
|
| 20 |
G7
|
그린데이터(MSB)
|
| 21 |
G6
|
그린 데이터
|
| 22 |
G5
|
그린 데이터
|
| 23 |
G4
|
그린 데이터
|
| 24 |
G3
|
그린 데이터
|
| 25 |
G2
|
그린 데이터
|
| 26 |
G1
|
그린 데이터
|
| 27 |
G0
|
그린 데이터(LSB)
|
| 28 |
R7
|
레드데이터(MSB)
|
| 29 |
R6
|
빨간색 데이터
|
| 30 |
R5
|
빨간색 데이터
|
| 31 |
R4
|
빨간색 데이터
|
| 32 |
R3
|
빨간색 데이터
|
| 33 |
R2
|
빨간색 데이터
|
| 34 |
R1
|
빨간색 데이터
|
| 35 |
R0
|
적색 데이터(LSB) |
| 36 |
GND
|
전원 접지
|
| 37 |
DCLK
|
샘플 클럭
|
| 38 |
GND
|
전원 접지
|
| 39 |
좌/우
|
왼쪽/오른쪽 선택
|
| 40 |
유/디
|
위/아래 선택
|
| 41 |
VGH
|
게이트 ON 전압
|
| 42 |
VGL
|
게이트 OFF 전압
|
| 43 |
AVDD
|
아날로그 회로용 전원
|
| 44 |
초기화
|
글로벌 리셋 핀.
|
| 45 |
체크 안함
|
연결되지 않음
|
| 46 |
VCOM
|
공통 전압
|
| 47 |
DITHB
|
디더링 기능
|
| 48 |
GND
|
전원 접지
|
| 49 |
체크 안함
|
연결되지 않음
|
| 50 |
체크 안함
|
연결되지 않음
|
터치 패널 핀 정의
| 1 | VDD | |
| 2 | GND | |
| 삼 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
