제품 상세 정보:
|
| 제품: | TFT LCD 디스플레이 | 화면 크기: | 13.3인치(대각선) |
|---|---|---|---|
| 해결: | 1920(H) x 1080(V) 풀 HD | 명도: | 2000cd/m²(니트), 고휘도 |
| 인터페이스: | eDP(내장형 DisplayPort) - 2레인 | 터치스크린(CTP): | PCAP(투영 정전 용량 방식), 유리-유리 |
| 작동 온도: | -20°C ~ +70°C(넓은 온도) | 시야각: | 85°/85°/85°/85°(모든 방향) |
| 색역: | 72% NTSC(일반) | 패널 유형: | TFT LCD, 일반적으로 검정색, IPS |
| 주요 용도: | 산업용 HMI, 의료기기, POS | 규정 준수: | REACH, RoHS, 할로겐 프리 |
| 강조하다: | 13.3인치 TFT LCD 디스플레이 모듈,FHD eDP 인터페이스 LCD,햇빛에서도 읽을 수 있는 2000니트 디스플레이 |
||

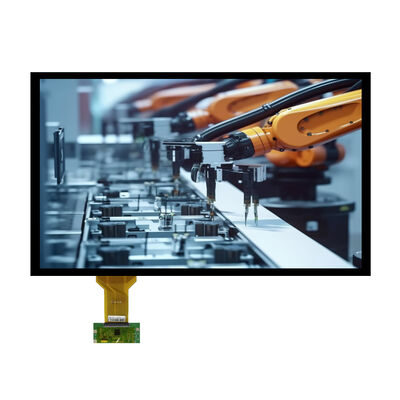

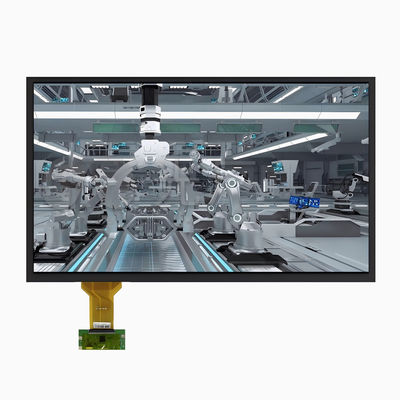

실외 및 주변광이 높은 애플리케이션을 위해 설계된 햇빛에서도 읽을 수 있는 13.3인치 FHD 디스플레이
Saef Technology Limited는SFTO1330WN-7432A-CT2, 직사광선 아래의 가시성과 환경적 견고성이 타협할 수 없는 애플리케이션을 위해 특별히 제작된 프리미엄 13.3인치 TFT LCD 모듈입니다. 2000cd/m² 일반 밝기, 풀 HD 1920×1080 해상도, 눈부심 방지 및 UV 방지 표면 처리가 적용된 통합 투영 정전식 터치 패널을 제공하는 이 모듈은 실외 키오스크, 디지털 간판, 산업용 HMI, 해양 내비게이션 및 교통 인프라를 위한 이상적인 디스플레이 솔루션입니다.
중요한 설계 과제를 해결하도록 설계됨:
타협 없는 햇빛 가독성:2000니트의 이 디스플레이는 직사광선에서도 뛰어난 선명도를 유지합니다.. 1000:1의 명암비와 89°의 넓은 시야각으로 어떤 관점에서도 콘텐츠를 계속 읽을 수 있습니다..
견고한 터치 인터페이스:PCAP 터치 패널은 ≥6H 연필 경도, 눈부심 방지(10% 헤이즈) 및 자외선 방지 표면 처리를 통해 화학적으로 강화된 커버 유리를 갖추고 있으며 안개 속에서나 표면 물방울이 있어도 기능을 유지합니다. ILI12511 터치 컨트롤러는 유연한 시스템 통합을 위해 3.3V 또는 5V 작동과 I²C/USB/UART 인터페이스를 지원합니다.
고속 eDP 인터페이스:내장형 DisplayPort 인터페이스는 신호 저하를 최소화하면서 60Hz에서 Full HD 비디오를 제공하여 최신 프로세서 및 FPGA 플랫폼을 지원합니다.. 인터페이스는 최대 147.8MHz의 클록 주파수를 사용하는 DE 전용 모드 작동을 위해 설계되었습니다.
산업 등급 신뢰성:열 충격, 습도, 진동 및 ESD(±8kV 공기, ±4kV 접촉)를 포함한 포괄적인 신뢰성 테스트를 통해 -20°C ~ +70°C에서 작동하고 -30°C ~ +80°C에서 보관하도록 인증되었습니다.
시스템 설계를 위한 기술 사양:
| 매개변수 | 값 |
|---|---|
| 활성 영역 | 293.76mm × 165.24mm |
| 픽셀 피치 | 0.153mm × 0.153mm |
| 디스플레이 색상 | 16.7M |
| 백라이트 유형 | 엣지 라이트 LED, 2스트링 × 5 LED |
| 백라이트 전압 | 27V~33V(일반 30V) |
| 백라이트 전류 | 총 600mA(스트링당 300mA) |
| 전원공급장치 | VCC = 3.3V, 블루 = 12V |
| 터치 인터페이스 | I²C / USB / UART(선택 가능) |
| 터치 전압 | 3.3V 또는 5V(선택 가능) |
| MTBF | 40,000시간(백라이트) |
맞춤화 및 엔지니어링 지원
이 모듈은 완전한 디스플레이-터치 드라이버 솔루션으로 제공되지만 Saef는 다음을 제공합니다.반맞춤형과 완전맞춤형귀하의 정확한 요구 사항에 맞는 옵션:
광학적 맞춤화:밝기, 눈부심 방지 수준을 조정하거나 지문 방지(AF) 코팅을 추가하세요.
기계적 수정:외형 치수, FPC 길이 또는 장착 구멍 위치 조정
터치 업그레이드:다양한 터치 컨트롤러를 통합하거나 장갑 터치 기능을 지원하세요.
인터페이스 적응:eDP 레인 수 수정 또는 LVDS 출력 옵션 추가
펌웨어 튜닝:OSD 언어, 색상 엔진 또는 DCR 설정 사용자 정의
이상적인 대상:
옥외 디지털 간판 및 키오스크
해양 및 내비게이션 디스플레이
교통 및 길찾기 시스템
밝은 환경의 산업용 제어판
의료 진단 장비(수술실 디스플레이)
항공우주 애플리케이션
고급 가전제품(게임, 크리에이티브 워크스테이션)
가장 가혹한 환경을 위해 제작되었으며 원활한 통합을 위해 설계되었습니다.
Saef에서는 개념부터 생산까지 엔지니어링 팀과 협력하여 상세한 기술 문서, 평가 샘플 및 반응형 설계 지원을 제공하여 디스플레이 솔루션이 현장에서 완벽하게 작동하도록 보장합니다.
기계적 치수
터치스크린 기계적 치수
절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대. | 단위 |
| 작동 온도 | 맨 위 | +20 | +70 | ℃ |
| 보관 온도 | TST | -30 | +80 | ℃ |
| 작동 주위 습도 | 깡충깡충 뛰다 | - | 90 | %RH |
| 보관 습도 | Hst | - | 90 | %RH |
| 열 방출 요구 사항 | Trls | 15 | ℃ | |
TFT LCD 모듈 전기적 특성
|
매개변수 |
상징 | 평가 |
단위 |
||
| 최소 | 일반 | 최대 | |||
| 전원 공급 장치 입력 전압 | VDD | 3.0 | 3.3 | 3.6 | 다섯 |
| 전원 전류 | IDD | - | - | - | 엄마 |
|
LED 드라이버 전원 공급 장치전압 |
HVDD | 2.7 | 24 | 다섯 | |
|
LED 드라이버 전원 공급 장치현재의 |
IHVDD | 20 |
- |
엄마 | |
| LED 전력 소비 | PLED | 2.7 | 여 | ||
| 양의 입력 임계 전압 | VIT+ | +100 | mV | ||
| 음으로 향하는 입력 임계 전압 | VIT- | -100 | mV | ||
| 차동 입력 공통 모드 전압 | Vcom | 미정 | 다섯 | ||
백라이트 유닛 특성
| 목 | 상징 | 최소 | 일반 | 최대 | 단위 |
시험 상태 |
| 공급 전압 | Vf | 27 | 30 | 33 | 다섯 | If=300mAX 2 |
| 공급 전류 | 만약에 | - | 600 | - | 엄마 | - |
| 역전압 | VR | - | - | 5 | 다섯 | 10uA |
| 전력 손실 | PD | - | 18 | - | 여 | - |
| LCM의 균일성 | - | 80 | - | - | % | 만약=600mA |
| 생활 시간 | - | 40000 | - | - | 시간 | 만약=600mA |
| 백라이트 색상 | 하얀색 | |||||
CTP 사양
| 범주 | 매개변수 | 사양 |
|
일반적인 |
구조 | 커버 유리 + DITO 유리 |
| 커버렌즈 강화 | 화학적으로 강화됨 | |
| 커버 렌즈 표면 경도 |
≥6H(연필 경도) |
|
| 광 투과율 | ≥85% | |
| 작동 온도 | -20℃ ~ +70℃, 85%RH 이하 | |
| 보관 온도 | -30℃ ~ +80℃, 85%RH 이하 | |
|
전기 같은 |
인터페이스 | IIC / USB / UART |
| 터치 IC | IL12511 | |
| 전원 전압(VDD) |
3.3V 또는 5V(선택 가능) |
|
|
호스트 저항 (SDA/SCL) |
메인보드에서 구성 가능 |
|
| 환경 | 작동 조건 | 안개/지표수에서 기능성 |
|
표면 속성 |
표면 잉크 | 자외선 차단 |
| 표면 처리 | 눈부심 방지(안개: 10%) | |
| LCD-TP 라미네이션 | OCA(광학적 투명 접착제) | |
| 규정 준수 | 재료 표준 | RoHS 및 할로겐 프리 준수 |
