제품 상세 정보:
|
| 키워드: | 21.5인치 PCAP TFT 디스플레이 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 495.6 x 292.2 x 10.57 (w/o 터치) | 터치와 LCD: | 526 x 324 x 15.16(터치 포함) |
| 활동 영역: | 476.064(H) x 267.786(V) | LCD 인터페이스: | LVDS |
| CTP 인터페이스: | USB | 터치 스크린: | CTP |
| 표면 휘도: | 1000년 cd/m2 | 운영 임시: | -0°C ~ +50°C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 21.5인치 TFT LCD 디스플레이,햇빛에서도 읽을 수 있는 TFT LCD 디스플레이,FHD TFT LCD 디스플레이 |
||
** 데이터 시트 다운로드 **
이 항목에 대해 SFTO2150SM-7048A3CT

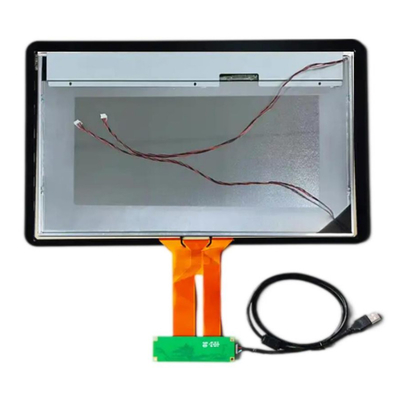

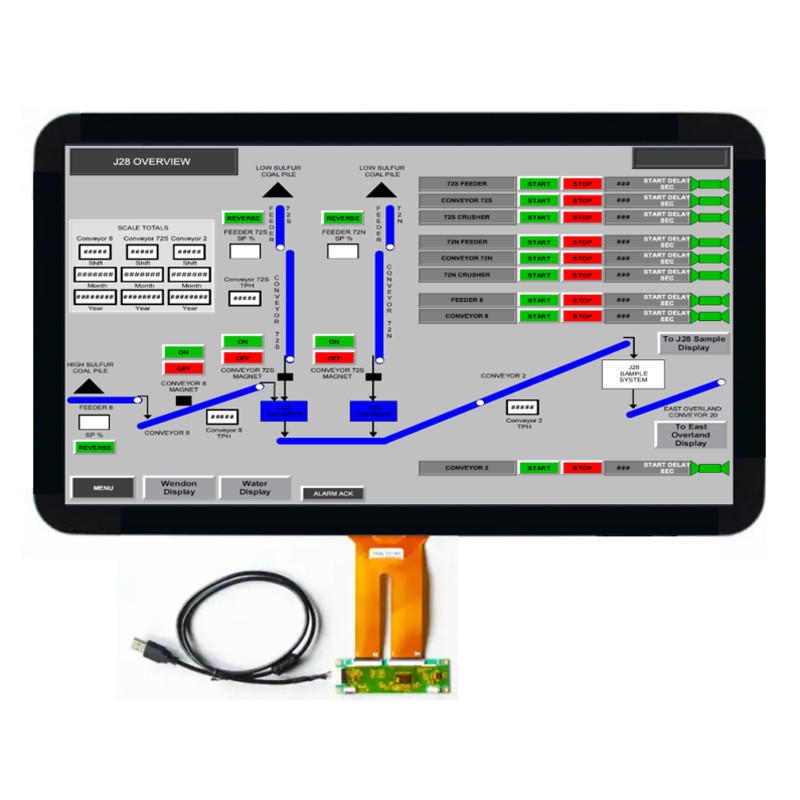

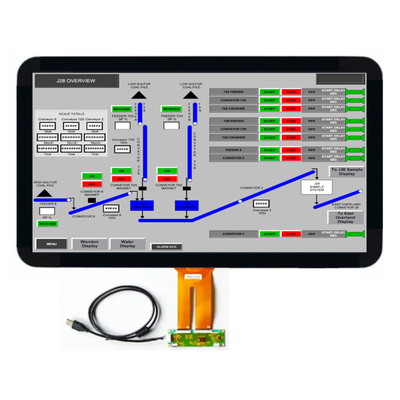

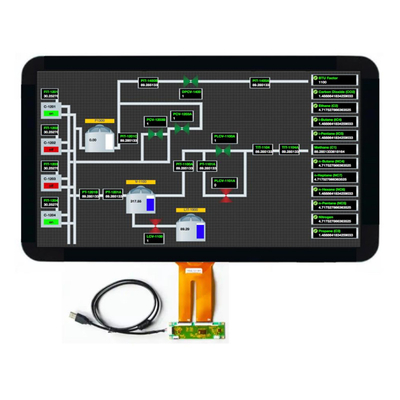

다음은 21.5인치 TFT LCD 디스플레이에 대한 제품 소개입니다.
크기와 해상도: 이 21.5인치 TFT LCD 디스플레이는 1920x1080 픽셀의 풀 HD 해상도를 가지고 있으며 선명하고 섬세한 이미지 디스플레이를 제공합니다.
디스플레이 타입:IPS (In Plane Switching) 디스플레이 기술을 채택하여 모든 각도에서 일관된 색상과 밝기를 보장합니다.
터치 화면:USB 용량 터치 스크린; 사용자 상호 작용과 운영 편의성을 향상시키기 위해 사용자 지정 용량 터치 스크린 (CTP) 을 지원합니다.
인터페이스:LVDS 인터페이스가 장착되어 고속 데이터 전송을 보장하기 위해 30 PIN 연결을 지원합니다.
밝기와 가시성:밝기는 1000 cd/m2에 달하며, 이는 직접 햇빛 아래에서도 명확한 시야를 유지할 수 있으며, 야외 또는 밝은 환경에 매우 적합합니다.
작동 및 저장 온도:작동 온도 범위는 -0 ~ + 50 ° C이며 저장 온도 범위는 -20 ~ + 60 ° C이며 다양한 환경 조건에서 사용 요구를 충족시킵니다.
응용 분야:대화형 광고판, 디지털 사이니지, 판매점 시스템, 교육 디스플레이 등 다양한 응용 시나리오에 적합합니다.
맞춤형 서비스:고객의 필요에 따라 용량 또는 저항성 터치 스크린에 맞춤형 솔루션을 제공합니다.
물질의 적합성:재료는 RoHS 표준을 준수하여 환경 보호 및 사용자 안전을 보장합니다.
품질 관리:이 제품은 생산 프로세스 제어, 자동 테스트 장비, 수동 테스트, 샘플링 검사, 품질 관리 시스템,그리고 제3자의 감독과 검사, 제품의 품질을 보장합니다.
기술 지원 및 서비스:샘플 코드 라이브러리, IC 데이터 매뉴얼, 제품 사양 다운로드 및 솔루션 지원을 포함한 고품질 기술 지원 서비스를 제공합니다.고객이 고유한 디스플레이 요구 사항을 달성하는 데 도움이.
이 21.5인치 FHD TFT LCD 디스플레이는 높은 해상도, 높은 밝기 및 좋은 환경 적응력으로 인해 다양한 상업 및 산업용 애플리케이션에 이상적인 선택입니다.
특징
21.5인치 TFT 디스플레이는 리저브 타입 모듈입니다.
21.5 인치 TFT LCD는 LVDS 인터페이스와 함께
21.5인치 PCAP TFT 디스플레이가 고속 반응
21.5인치 터치 TFT 스크린은 6비트 (Hi-FRC) 색상 깊이, 16.7M 색상을 표시합니다.
21.5 인치 LCD 디스플레이 모듈은 엣지 유형 (LED) 배후 조명
21.5인치 TFT는 RGB98%와 NTSC45%와 호환됩니다 (NTSC72%도 사용할 수 있습니다)
21.5인치 TFT 화면은 높은 밝기와 대비 비율, 낮은 반사 및 넓은 관점
21.5인치 TFT PCAP 화면은 DE (데이터 활성화) 만 있습니다.
21.5인치 산업용 디스플레이 화면은 Rohs와 Halogen가 없습니다.
210.5인치 산업용 TFT는 TEO 6입니다.0, ES6.0 준수
21.5인치 LCD 터치와 감마 수정 기능
| 키워드: | 21.5인치 PCAP TFT 디스플레이 |
| 결의: | 1920*1080 픽셀 |
| LCD 인터페이스: | LVDS |
| LCD 크기: | 495.6 X 292.2 X 10.57 밀리미터 (동접) |
| 터치 LCD: | 526 × 324 × 15.16mm (터치와 함께) |
| 액티브 영역: | 476.064 ((H) X 267.786 ((V) Mm |
| CTP 인터페이스: | USB |
| 표면 밝기: | 1000 Cd/m2 |
| 터치 화면: | CTP (프로젝티브 용량 터치 스크린) |
| 작동 온도: | -10°C ~ +60°C |
| 저장 온도: | -20°C ~ +60°C |
| 디스플레이 타입: | IPS 전체 관점 |
| 콘트라스트 비율 | 1000 |
| LED 수명: | 301000시간 |
| 표면 처리: | 안개 25%, 3H |
| 표시 색상: | 16.7 M |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
기계적 도면
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 |
| 1 | RxO0- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 2 | RxO0+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 3 | RxO1- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 4 | RxO1+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 5 | RxO2- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 6 | RxO2+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 7 | GND | 토지 |
| 8 | RxOCLK- | 음수 LVDS 차차 시계 입력 (오드 클럭) |
| 9 | RxOCLK+ | 양성 LVDS 차차 시계 입력 (오드 클럭) |
| 10 | RxO3- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 11 | RxO3+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 12 | RxE0- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 13 | RxE0+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 14 | GND | 토지 |
| 15 | RxE1- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 16 | RxE1+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 17 | GND | 토지 |
| 18 | RxE2- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 19 | RxE2+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 20 | RxECLK- | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 21 | RxECLK+ | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 22 | RxE3- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 23 | RxE3+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 24 | GND | 토지 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결이 안 돼 |
| 28 | VDD | 전원 공급 장치 입력 전압 |
| 29 | VDD | 전원 공급 장치 입력 전압 |
| 30 | VDD | 전원 공급 장치 입력 전압 |
PCAB USB 핀 정의
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
전기 특성
| 매개 변수 | 기호 | 분 | 타입 맥스 | 단위 | |
| 전원 공급 전압 | VDD | 4.5 | 5.0 | 5.5 | V |
| 전원 공급 전류 | IVDD | 500 | 1200 | mA | |
| 급류 | IRUSH | 2.0 | 3.0 | A | |
| 허용되는 입력 리플 전압 | VRF | 300 | mV | ||
| 높은 수준의 차차 입력 임계 전압 | HIV | +100 | mV | ||
| 저수준 차차 입출력 임계 전압 | VIL | -100 | mV | ||
| 입력차 전압 | VID | 200 | 600 | mV | |
| 입력 전압 (BL) | VBL_I | -0.3 | VDD+03 | mV | |
| 입력차등 공통 모드 전압 | VCM | 1.0 | 1.2 | 1.5 | |
| 전력 소비 | 성병 | 2.5 | 6 | W | |
광학적 특성
| 매개 변수 | 조건 | 미네 | 타이프. | 맥스 | 단위 | |
|
관점 (CR>10) |
수평 | θL | 85 | 89 | - |
학위 |
| θ R | 85 | 89 | - | |||
| 수직 | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| 콘트라스트 비율 | 중앙 | 700 | 1000 | - | - | |
| 반응 시간 | Tr+Td | - | 14 | 20 | ms | |
|
CF 색상 염색성 (CIE1931) |
빨간색 x |
-0.03 |
0 |
+0.03 |
0 | |
| 빨간색 y | - | - | ||||
| 녹색 x | - | - | ||||
| 녹색 y | - | - | ||||
| 파란색 x | - | - | ||||
| 파란색 y | - | - | ||||
| 흰색 x | 0.323 | - | ||||
| 흰색 | 0.379 | - | ||||
| 중앙 화이트의 밝기 | YLI | 800 | 1000 | cd/m | ||
| 크로스 토크 | Ct | 2.0 | % | |||
P제1항마지
공장 시설 및 인증서
예상 용량 (PCAP) 터치 스크린
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
