제품 상세 정보:
|
| 키워드: | USB PCAP TFT 디스플레이 15.6 인치 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 350.76 x 204.96 x 2.9mm(터치 제외) | 터치와 LCD: | 384.4 x 231.3 x 9.25mm (터치 포함) |
| 활동 영역: | 527.4 x 296.46mm | LCD 인터페이스: | EDP |
| CTP 인터페이스: | USB | 터치 화면: | CTP(정전식 터치스크린) |
| 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 | 운영 임시: | -10C 내지 +60C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 형태: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 표시색: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1000 NIT TFT LCD 디스플레이,15.6 인치 TFT LCD 디스플레이,외부 TFT LCD 디스플레이 |
||
15.6인치 TFT LCD 디스플레이, 밝기 1000 니트, 외관 LCD 디스플레이, 풀 HD 해상도 1000 니트
SFTO1560SMT-7050A3-N PCAP TFT 디스플레이는 15.6인치 컬러 액티브 매트릭스 TFT LCD 모듈로, amorphous 실리콘 TFT (Thin Film Transistors) 를 액티브 스위칭 장치로 사용한다. 이 모듈은 15.6인치 크기의 색상 액티브 매트릭스 TFT LCD 모듈을 가지고 있다.6인치 대각선으로 측정된 액티브 레아, 풀HD 해상도 (1920 수평 × 1080 수직 픽셀 배열)각 픽셀은 레드, 그린, 블루 점으로 나뉘어져 있으며 수직 스트라이프로 배치되어 있으며 이 모듈은 16.7M ((둥근) ((6bit+2FRC) 색상과 색상 스펙트럼 45%를 표시 할 수 있습니다.뒷등 운전을 위한 LED 드라이버는이 모델에 구축.
SFTO1560SMT-7050A3-N PCAP TFT 디스플레이는 eDP (임베디드 디스플레이 포트) Ver1.2 인터페이스를 사용하여 +3를 공급하여 16.7M ((8bit) 색상의 1920×3×1080 점 패널에서 그래픽과 텍스트를 보여줍니다.TFT-LCD 패널 운전용 3VDC 공급 전압이 SFTO1560SMT-7050A3-N TFT-LCD 패널에, 색상 필터는 뛰어난 색상 성능을 위해 더 밝고 명확한 사진을 구현하기 위해 통합되어 있습니다.이 디스플레이를 멀티미디어 애플리케이션에 최적화합니다..최적 관측은 모든 방향입니다. 백라이트 운전 LED 컨트롤러없이. EDP 전송 속도 사양: 2.7Gbps / 2 차선 8bit.
* 예금 유형
* eDP 인터페이스
* 고속 반응
* 6비트 (Hi-FRC) 색 깊이, 16.7M 색상 표시
* 장착된 엣지 타입 (LED) 백라이트
* RGB98%와 NTSC45%와 호환 (NTSC72%도 사용할 수 있습니다)
* 높은 밝기와 대비 비율, 낮은 반사 및 넓은 관점
* DE (데이터 활성화) 만
* Rohs 및 Halogen 무료
* TEO 6.0, ES6.0 준수
* 감마 교정
특징:
| 키워드: | USB PCAP TFT 디스플레이 15.6 인치 | 결의: | 1920*1080 픽셀 |
|---|---|---|---|
| LCD 크기: | 3500.76 × 204.96 × 2.9mm (Touch 없이) | 터치 LCD: | 384.4 X 231.3 X 9.25 밀리미터 (터치 포함) |
| 액티브 영역: | 5270.4 × 296.46 밀리미터 | LCD 인터페이스: | EDP |
| CTP 인터페이스: | USB | 터치 화면: | CTP (용량 터치 스크린) |
| 표면 밝기: | 300 Cd/m2 - 1000 Cd/m2 | 작동 온도: | -10°C ~ +60°C |
| 저장 온도: | -20°C ~ +60°C | 디스플레이 타입: | IPS 전체 관점 |
| 표면 처리: | 안개 25%, 3H | 콘트라스트 비율 | 1000 |
| 표시 색상: | 16.7 M | LED 수명: | 301000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 준수: | REACH 및 RoHS 준수 |

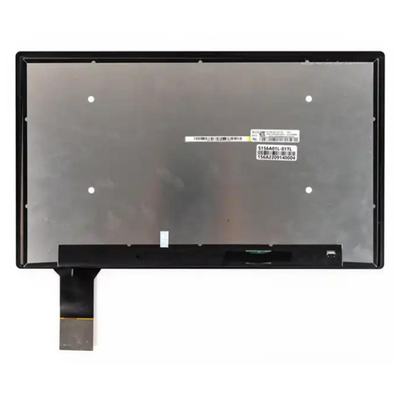

15.6 인치 TFT LCD 디스플레이, 밝기 1000 니트, 외관 LCD 디스플레이, 풀 HD 해상도 1000 니트 제품 I마지

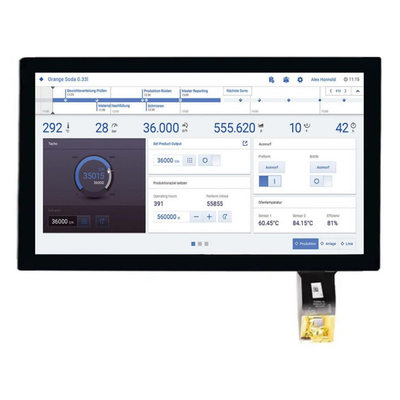

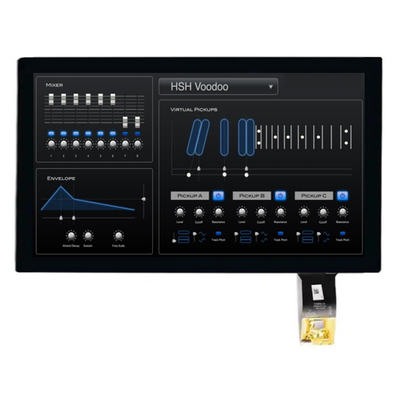

15.6 인치 TFT LCD 디스플레이, 밝기 1000 니트, 외관 LCD 디스플레이, 풀 HD 해상도 1000 니트제품그림
eDP와 DP의 차이에 대한 소개
eDP 특유의 특징에 대한 소개
최신 eDP 1.4 버전은 디스플레이포트 v1.2a를 참조합니다. 디스플레이포트가 eDP의 기본 사양이지만 eDP는 디스플레이포트의 모든 사양을 완전히 복제하지 않습니다.현재 eDP에서 지원되지 않는 DisplayPort에 정의된 몇 가지 기능이 있습니다., 예를 들어 MST (Multi-Stream Technology) 와 같이 여러 디스플레이를 지원하는 데 사용됩니다. 다음으로 우리는 물리 인터페이스, 전력 순서,연결성AUX 채널, 패널 자동 갱신 (PSR) 을 통해 이미지 인증 및 콘텐츠 보호, 변수 프레임 레이트, 백라이트 제어 또는 기타 패널 기능주 채널과 AUX 채널 사이의 저전압 플래핑, 전송 속도 선택, 디스플레이 데이터 압축, AUX를 통한 멀티 터치 데이터 전송 및 호환성 테스트. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, 하지만 eDP는 폐쇄 시스템에 적합하며, 연결될 장치들은 시스템 오리지널 장비 제조사 (OEM) 에 의해 완전히 제어됩니다.그래서 eDP는 커넥터 또는 케이블 표준을 정의하지 않습니다이 차이점은 디스플레이 패널의 주요 채널이 얼마나 많이 사용되고 어떤 형태의 백라이트가 사용되는지에 의해 발생합니다.
현재 시장에 있는 대부분의 eDP 패널은 최대 두 개의 메인 채널을 지원하는 30핀 커넥터를 사용하고 LED 드라이버 칩을 장착하고 있습니다.또는 최대 4개의 메인 채널을 지원하는 40핀 커넥터 또는 고해상도 패널 애플리케이션을 위한 LED 드라이버 칩을 장착한예를 들어, eDP 속도가 5.4 Gbit/s로 끌어당겨지면, 1920x1의 해상도를 가진 패널을 지원하기 위해 하나의 메인 채널만 필요합니다.200, 60Hz, 그리고 24비트 색 깊이. 전송 속도에 특별한 제한이 없다면 5.4 Gbit/s가 필요하지 않습니다.7 Gbit/s는 전체 시스템 전력 소비를 줄이고 배터리 수명을 연장하는 데 사용할 수 있습니다.대부분의 시스템 아키텍처에서 하나의 5.4 Gbit/s 메인 채널에서 생성되는 전력 소비는 두 개의 2.7 Gbit/s 메인 채널보다 커질 것입니다.4Gbit/s는 디스플레이포트 수신기에 더 높은 성능을 요구하고 피어에 더 높은 성능 요구, 높은 속도로 전송 경로로 인한 신호 왜곡의 영향을 줄이기 위해.시스템 공장과 패널 공장에서 선택한 커넥터는 동일하지 않습니다., 그래서 메인보드 및 패널에 연결 장치의 물리적 특성은 동일하지 않습니다. 전송 속도, 케이블 길이, 공간 제한에 따라,RFI/EMI 요구사항, LCD 시계 제어 칩 수신기 감도 등, 연결 케이블은 저렴한 트위스트 쌍 또는 더 비싼 동축 케이블이 될 수 있습니다.
전원 공급 순서는 시스템의 응답 속도와 관련이 있습니다
디스플레이는 일반적으로 모바일 장치가 대기 모드 또는 저전력 모드에 들어가면 중지되며 이 시점에서 패널이 전원을 공급하지 않습니다.그래서 대기 모드를 떠날 때 전원 켜기 순서는 매우 중요합니다eDP는 대기 모드를 떠난 후 시스템 반응 시간을 최소화하기 위해 전원 순서를 명확하게 조절합니다.eDP 사양은 또한 각 단계에 대한 허용되는 시간을 정의합니다., 일부 브랜드는 제품 반응성을 향상시키기 위해 사양보다 짧은 시간을 정의합니다.화면은 즉시 표시 될 수 있습니다).
eDP 연결은 빠른 링크 교육을 지원합니다.
디스플레이 포트가 정의한 일반적인 링크 외에도 eDP는 또한 빠른 링크 트레이닝을 지원해야합니다. 이른바 빠른 링크 트레이닝에서 작업은 링크와 매우 유사합니다.하지만 AUX를 통해 통신할 필요가 없습니다.. 빠른 링크 훈련은 링크와 같습니다, 출력은 정상적인 비디오 화면을 전송하기 전에 훈련 패턴을 보낼 것입니다,그래서 수신기는 연결의 품질을 보장하기 위해 출력 신호를 잠금 할 수, 하지만 AUX의 동작을 줄여 연결 결과를 확인하고 전송하기 위해 비디오 데이터가 출력되기 전에. 이 단계를 생략하는 주된 고려 사항은 시간을 절약하는 것입니다.AUX가 약 1 Mbit/s의 낮은 속도로 전송되기 때문에, 그리고 닫힌 시스템에서 패널은 CPU와 비디오 드라이버와 상호 작용할 필요가 없기 때문입니다.패스트 링크 트레이닝은 메인 채널의 전송 경로의 상태를 이해하도록 설계되었습니다., 출력이 자신의 특성을 조정할 수 있도록 (폭과 전력) 그리고 수신기는 이퀄라이저의 특성을 조정할 수 있습니다.출력 및 수신기는 동시에 이러한 조정을 수행해야합니다, 그리고 이러한 특성의 조정은 시스템 플랫폼에 기반하고, 조정 결과는 다른 플랫폼에 따라 다릅니다.수신자 쪽의 또 다른 선택적인 특징은 링크 훈련이 없습니다.이 특징은 시스템 평면의 응용을 더욱 단순화합니다.특히 시스템이 저전력 모드에서 이동 할 때링크 트레이닝도 PSR의 선택 사항입니다.
비디오 인증 및 콘텐츠 보호
외부 디스플레이 포트 커넥터는 고 대역폭 디지털 콘텐츠 보호 (HDCP) 를 지원합니다. which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmission임베디드 디스플레이 장치의 경우 시스템 내부의 이미지 전송은 여전히 보호되어야하며 eDP는이 필요를 충족시키기 위해 여러 이미지 인증 방법을 정의합니다.가장 일반적으로 사용되는 방법은 ASSR (Alternate Scrambler Seed Reset) 입니다.앞서 설명했듯이, 주요 채널에 의해 전송되는 이미지 데이터는 스크램블되어 RFI와 EMI가 감소 할 수 있습니다.출력 및 수신기는 작업을 동기화하고 데이터를 제대로 스크램블하고 재 조립하기 위해 스크램블 시퀀스를 이해해야합니다. ASSR는 eDP 디스플레이에서만 사용할 수 있는 Scramble Sequence를 사용하며, eDP 출력으로 연결되는 비 eDP 디스플레이의 필요성을 제거합니다.
다양한 디스플레이 갱신 속도를 지원합니다
eDP는 디스플레이 패널의 갱신 속도를 동적으로 제어할 수 있습니다.패널 갱신 속도는 정상 초당 60 프레임에서 어떤 표시 이상 또는 깜박이는 생성하지 않을 빈도에 줄일 수 있습니다리프레쉬 속도를 낮추면 전력 소비를 줄이고 배터리 수명을 연장할 수 있습니다. 일부 패널은 40fps 또는 그 이하로 떨어집니다.다른 디스플레이 갱신 속도를 사용하는 또 다른 응용 프로그램은 영화 또는 게임을 플레이 할 때입니다게임 모드에서 화면은 종종 그래픽 엔진에 의해 계산 된 후에 표시됩니다. 그리고 사이에 지연이있을 것입니다.패널의 갱신 속도를 동적으로 조정하면 왜곡과 지연없이 화면 디스플레이를 부드럽게 만들 수 있습니다.. 영화를 재생할 때, 당신은 48fps 재생에 24fps 화면을 조정할 수 있습니다, 전통적인 60fps 모드에서 3:2 풀 다운 제거.
