제품 상세 정보:
|
| 디스플레이 유형: | 반사형 TFT LCD | 화면 크기: | 2.8 인치 |
|---|---|---|---|
| 해결: | 240x320픽셀 | 명도: | 300cd/m²(일반) |
| 명암비: | 500 : 1 | 시야각: | 60° 모든 방향 |
| 인터페이스: | MCU(8/16비트) 및 SPI(3/4선) | 드라이버 IC: | ST7789T3 |
| 작동 온도.: | -20C 내지 +70C | 백라이트: | LED 4개, 가장자리 조명 |
| 전원공급장치: | VDD 2.4~3.3V, VDDI 1.65~3.3V | 규정 준수: | 순응한 한계와 로에스 |
| 터치 인터페이스: | 4선 저항성(옵션/맞춤형) | 맞춤화: | 무료 기술 지원 및 반맞춤형 디자인 가능 |
| 강조하다: | 2.8인치 TFT LCD 디스플레이 모듈,SPI를 갖춘 240x320 해상도 LCD,ST7789T3 야외 LCD 디스플레이 |
||

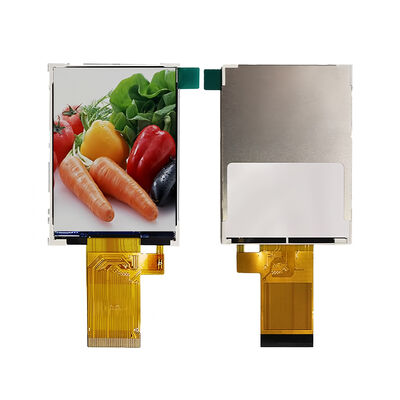

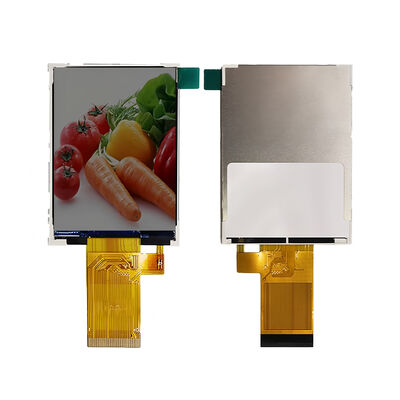

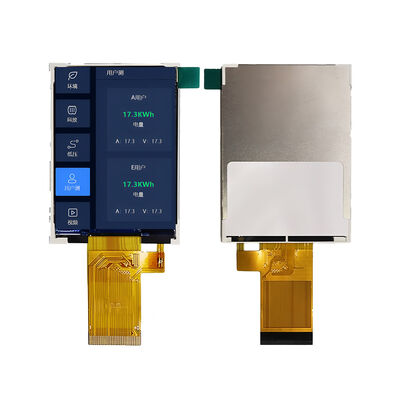

까다로운 애플리케이션을 위해 설계된: 2.8 인치 반사성 TFT LCD 모듈
세이프 테크놀로지 리미티드에서는 신뢰성, 명확성,그리고 도전적인 환경에서 유연성우리의 2.8인치 반사 TFT LCD 모듈 (SFTO280PY-7422AN) 은 밝은 야외 환경과 저조한 실내 조건에서 두각을 나타내기 위해 만들어졌습니다.휴대용 기기산업용 HMI 및 의료기기

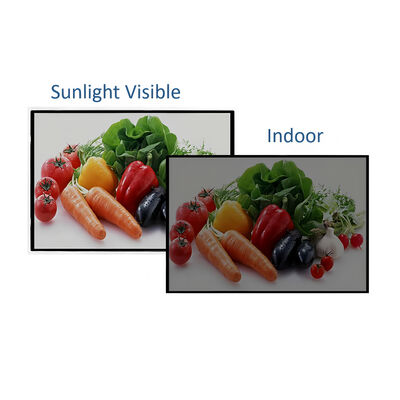

300 cd/m2의 고 밝기 백라이트와 반사 디스플레이 기술로이 모듈은 어두운 환경에서 저전력 작동을 유지하면서 직접 햇빛 아래에서 우수한 가독성을 보장합니다.500: 1 콘트라스트 비율과 60 ° 넓은 관점으로 모든 방향에서 일관된 시각 품질을 제공합니다.
원활한 통합을 위해 설계 된 모듈은 8080 시리즈 MCU 병렬 (8/16 비트) 및 SPI (3/4 와이어) 인터페이스를 지원합니다. 견고한 ST7789T3 컨트롤러에 의해 구동되며,그것은 빠른 응답 시간 (16ms 전형적인) 및 실시간 애플리케이션에 대한 안정적인 통신을 제공합니다.
-20°C에서 +70°C까지 작동하고 -30°C에서 +80°C까지 저장할 수 있도록 고안된 이 디스플레이는 극한 조건에 견딜 수 있도록 만들어져 야외, 자동차 및 산업용 시스템에 적합합니다.
4LED 엣지 조명 백라이트는 평균 수명 4만 시간을 제공하며 모듈은 진동, ESD (±8kV 공기/±4kV 접촉),그리고 현장에서의 내구성을 보장하기 위해 열 사이클.
우리는 터치 패널 통합 (RTP / CTP), 커넥터 옵션, 펌웨어 튜닝 및 기계적 적응을 포함하여 무료 기술 지원 및 반 사용자 정의 디자인 서비스를 제공합니다.드롭인 모듈이나 맞춤형 디스플레이 솔루션이 필요한지, 우리의 엔지니어링 팀은 도움을 주기 위해 여기 있습니다.
디스플레이 영역: 43.2 x 57.6 mm
픽셀 피치: 0.06 (H) x 0.18 (V) mm
색 깊이: 262K
전원 공급: 2.8V (VCC), 1.8V (IOVCC)
크기: 50.0 x 69.2 x 2.3mm
무게: 휴대용 디자인에 최적화
준수: RoHS, REACH, ISO 90012015, ISO 14001:2015
우리는 공급자 이상입니다. 우리는 디스플레이 기술 파트너입니다. TFT LCD 및 터치 디스플레이 솔루션에 대한 10 년 이상의 전문 지식을 가진 세이프 테크놀로지는 다음과 같이 제공합니다.
전문가 수준 지원: 설계 검토, 검증 및 문제 해결을 위해 엔지니어 팀에 직접 액세스합니다.
빠른 프로토타입: 샘플 및 사용자 정의 변종에 대한 짧은 수량 시간.
글로벌 물류: EU, 미국 및 전 세계로 신뢰할 수있는 운송.
품질 보장: 모든 모듈은 AQL 기반 검사로 MIL-STD-105E 표준에 따라 테스트됩니다.
휴대용 시험 및 측정 장치
휴대용 의료 모니터
산업용 제어판
야외 내비게이션 및 텔레매틱스
사물인터넷 및 임베디드 시스템
자동차 대시보드 및 해상 디스플레이
다음 프로젝트에 높은 가시성과 신뢰성을 갖춘 디스플레이를 통합할 준비가 되셨습니까?
가격, 데이터 시트 및 사용자 지정 디자인 컨설팅을 위해 기술 판매 팀과 연락하십시오. 우리는 또한 자격을 갖춘 OEM 및 엔지니어를위한 무료 샘플 프로그램을 제공합니다.
기계적 윤곽 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | 기능 |
| 1 | XL | 왼쪽 줄을 만져 |
| 2 | YU | 상부 회로에 만져 |
| 3 | XR | 오른쪽 끝선을 만져 |
| 4 | YD | 아래줄을 만져 |
| 5 | GND | 토지 |
| 6 | IOVCC | 전원 공급원 1.8V |
| 7 | VCC | 전원 공급 2.8V |
| 8 | FMARK | 프레임 동기화 신호 |
| 9 | CS | 칩 선택 입력 핀 (활동 낮은) |
| 10 | RS/SPI_SCL | 평행 SPI 직렬 인터페이스 시계에서 데이터를 표시 / 명령 선택 핀 |
| 11 | WR/SPI_RS |
8080 MCU 평행 인터페이스에 쓰기 활성화 SPI 인터페이스에서 데이터를 표시/명령 선택 핀 |
| 12 | 연구 및 개발 | 8080 MCU 평행 인터페이스에서 읽기 활성화 |
| 13 | SDA | SPI 인터페이스 입력/출력 핀 |
| 14 | SDO | SPI 인터페이스 출력 핀 |
| 15 | 재설정 | 외부 리셋 입력 |
| 16 | GND | 토지 |
| 17-32 | DB0-DB15 | MCU 평행 인터페이스 데이터 버스 |
| 33 | LEDA | LED 뒷등 (애노드) |
| 34-36 | LEDK | LED 뒷등 (카토드) |
| 37 | NC | NC |
| 38 | IM0 | MCU 인터페이스 모드를 선택 |
| 39 | IM1 | MCU 인터페이스 모드를 선택 |
| 40 | IM2 | MCU 인터페이스 모드를 선택 |
절대 최대 등급
| 항목 | 기호 | 등급 | 단위 |
| 공급 전압 | VDD | - 0.3 ~ +46 | V |
| 공급 전압 (논리) | VDDI | - 0.3 ~ +46 | V |
| 드라이버 공급 전압 | VGH-VGL | -0.3 ~ +300 | V |
| 논리 입력 전압 범위 | VIN | -0.3 ~ VDDI + 05 | V |
| 논리 출력 전압 범위 | VO | -0.3 ~ VDDI + 05 | V |
| 작동 온도 범위 | TOPR | -20 ~ +70 | °C |
| 저장 온도 범위 | TSTG | -30 ~ +80 | °C |
DC 전기 특성
|
매개 변수 |
기호 |
조건 |
사양 |
단위 |
||
| 미니. | TYP. | 맥스 | ||||
| 전력 및 작동 전압 | ||||||
| 시스템 전압 | VDD |
운영 전압 |
2.4 | 2.75 | 3.3 | V |
| 인터페이스 작동 전압 | VDDI |
I/O 공급 전압 |
1.65 | 1.8 | 3.3 | V |
| 게이트 드라이버 고전압 | VGH | 12.2 | 14.97 | V | ||
| 게이트 드라이버 저전압 | VGL | - 12번5 | -7번16 | V | ||
| 게이트 드라이버 공급 전압 | VGH-VGL입니다. | 19.36 | 27.47 | V | ||
| 입력 / 출력 | ||||||
| 논리 높은 입력 전압 | HIV | 0.7VDDI | VDDI | V | ||
| 논리적 저출력 전압 | VIL | VSS | 0.3VDDI | V | ||
| 논리 높은 출력 전압 | VOH | IOH = -1.0mA | 0.8VDDI | VDDI | V | |
| 로직 저출력 전압 | VOL | IOL = +1.0mA | VSS | 0.2VDDI | V | |
| 논리 높은 입력 전류 | IIH | VIN = VDDI | 1 | uA | ||
| 논리적 저출력 전류 | IIL | VIN = VSS | -1 | uA | ||
| 입력 누출 전류 | IIL | IOH = -1.0mA | -0.1 | +0.1 | uA | |
| VCOM 전압 | ||||||
| VCOM 진폭 | VCOM | VSS | V | |||
| 소스 드라이버 | ||||||
| 소스 출력 범위 | Vout | VAN | VAP | V | ||
| 감마 참조 전압 (긍정) | VAP | 4.45 | 6.4 | V | ||
| 감마 참조 전압 (비효) | VAN | - 4개6 | - 2번65 | V | ||
| 소스 출력 결산 시간 | tr | 99%의 정확도로 | 20 | 우리 | ||
| 출력 오프셋 전압 | VOFFSET | 35 | mV | |||
광학적 사양
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
| 흰색 밝기 (중심) | Lv |
Θ=0 정상 관람 각 IBL=80mA |
-- | 300 | -- | cd/m2 | |
| 반응 시간 | Tr+Tf | -- | 16 | -- | ms | ||
| 콘트라스트 비율 | CR | -- | 500 | -- | -- | ||
|
색상염색성(CIE1931) |
흰색 | Wx | -- | 0.301 | -- | ||
| 와이 | -- | 0.337 | -- | ||||
|
관점 |
호르 |
ΘL |
CR≥10 |
-- | 60 | -- | |
| ΘR | -- | 60 | -- | ||||
|
보 |
ᄋ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| 밝기 균일성 | 평균 | Θ=0 | 80 | 90 | -- | % | |
| 색상 범주 | NTSC | Θ=0 | -- | 55 | -- | % | |
| 최적의 시선 방향 | 반사적 | ||||||
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| LED 전류 | IL | - | 60 | 80 | mA |
| LED 전압 | VL | - | 2.8 | 3.2 | V |
| 작동 LED 수명 | HR | 30000 | 40000 | - | 1시간 |
