제품 상세 정보:
|
| 화면 크기: | 8.0인치 대각선 | 해결: | 1024×768(XGA) |
|---|---|---|---|
| 기술: | IPS TFT, a-Si 액티브 매트릭스 | 색상 심도: | 1,670만 가지 색상 |
| 시야각: | 170°(CR≥10) | 인터페이스: | LVDS 디지털 입력 |
| 표면 휘도: | 300cd/m²(일반) | 명암비: | 800 : 1 (일반) |
| 백라이트: | LED, 12V, 300mA | 터치 스크린: | 가능(RTP/CTP 옵션) |
| 전력 소비: | 0.383W(패널만, 일반) | 기계적 호환성: | Innolux HJ080IA-01E의 드롭인 교체 |
| 작동 온도.: | -20C 내지 +70C | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 8인치 TFT LCD 디스플레이 모듈,1024x768 XGA IPS 패널,Saef Technology LCD 디스플레이 |
||

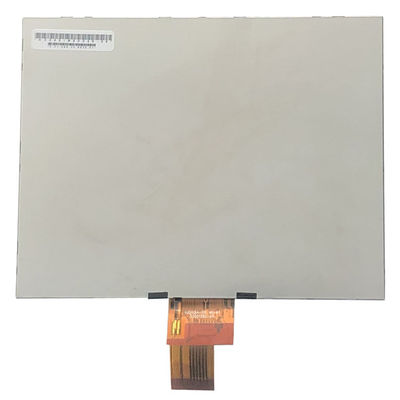

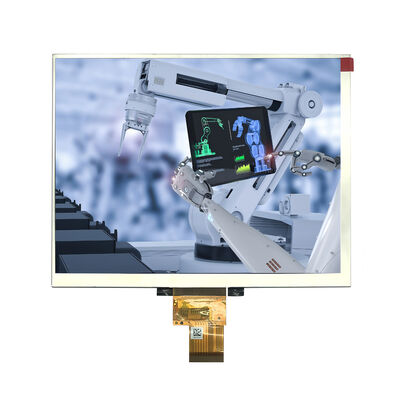

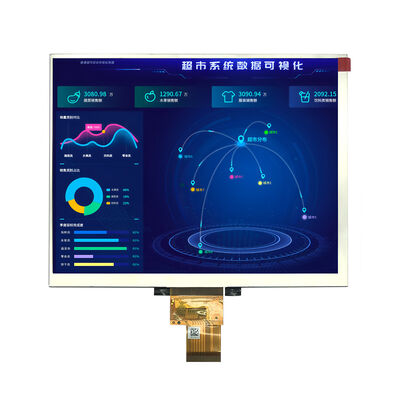

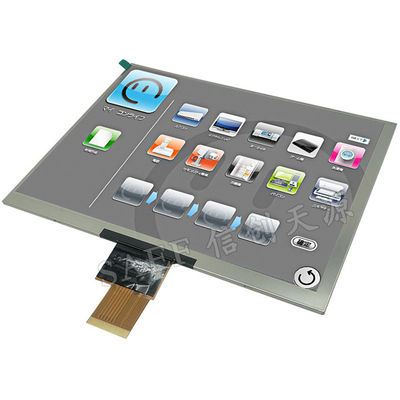

까다로운 산업 및 의료 응용 분야를 위한 엔지니어용 8인치 TFT LCD 모듈
Saef Technology의 SFTO800SH-8833AN은 중요한 환경에서 안정성, 광학적 선명도 및 원활한 통합을 필요로 하는 엔지니어 및 시스템 통합자를 위해 설계된 고성능 8인치 TFT LCD 디스플레이 모듈입니다. XGA 해상도(1024×768)의 IPS 패널을 특징으로 하는 이 모듈은 일관된 색상 재현과 최대 170°의 넓은 시야각을 제공하여 인간-기계 인터페이스(HMI), 의료용 모니터, 테스트 장비 및 산업 제어 시스템에 이상적입니다.
이 8인치 TFT LCD 모듈을 선택해야 하는 이유?
플러그 앤 플레이 호환성
Innolux HJ080IA-01E 디스플레이와 완벽하게 호환되어 기계적 재설계 없이 쉽게 업그레이드할 수 있습니다.
LVDS 인터페이스는 유연한 스캔 방향 제어(L/R, U/D 핀)를 통해 6비트/8비트 데이터 입력을 지원합니다.
안정성을 위해 설계됨
고습도 저항과 함께 확장된 온도 범위(-20°C ~ +60°C)에서 작동합니다.
견고한 구조는 ISO9001 및 ISO14001 표준을 충족하며 1년 기능 보증이 제공됩니다.
최적화된 광학 성능
300cd/m² 밝기 및 800:1 명암비는 높은 주변광 조건에서 가독성을 보장합니다.
70% NTSC 색 영역과 하드 코팅 표면은 눈부심을 줄이고 내구성을 향상시킵니다.
전력 및 백라이트 효율성
동적 백라이트 관리를 위한 CABC(Content Adaptive Brightness Control) 지원과 함께 낮은 전력 소비(일반적으로 0.383W)를 제공합니다.
LED 백라이트는 40,000시간(50% 밝기 수명)으로 평가되어 유지 관리 주기를 줄입니다.
설계 유연성 및 사용자 정의
터치 통합(RTP/CTP), 맞춤형 커넥터, 베젤 수정 및 펌웨어 조정을 포함한 무료 또는 반 맞춤형 솔루션을 제공합니다.
핀 투 핀 호환성 및 자세한 기계 도면(제공)은 PCB 레이아웃 및 인클로저 설계를 단순화합니다.
시스템 설계를 위한 기술 하이라이트:
타이밍 컨트롤러: DE 전용 모드 지원; SYNC 모드는 필요하지 않습니다.
전원 시퀀싱: 래치업을 방지하고 장기적인 안정성을 보장하기 위해 엄격하게 정의된 상승/하강 시간.
ESD 및 취급: 조립 및 통합을 위한 전체 정전기 방지 지침 포함.
대상 응용 분야:
산업용 HMI 및 PLC 패널
의료 진단 장치 및 환자 모니터
자동차 대시보드 및 계측
테스트 및 측정 장비
키오스크 및 POS 시스템
인증 및 안전:
RoHS(2011/65/EU, 2015/863/EU), REACH를 준수하며 94-62/EC 지침에 따라 패키징되었습니다.
디스플레이 솔루션 준비:
드롭인 교체 또는 터치가 있는 완전히 맞춤형 8인치 TFT LCD가 필요한 경우 Saef Technology는 프로토타입부터 생산까지 전문가 지원을 제공합니다. 데이터시트, CAD 파일 및 무료 설계 검토를 받으려면 지금 문의하십시오.
기계적 개략 치수
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | VCOM | P | 공통 전압 |
| 2 | VDD | P | 디지털 회로용 전원 전압 |
| 3 | VDD | P | 디지털 회로용 전원 전압 |
| 4 | NC | --- | 연결 없음 |
| 5 | 재설정 | I | 글로벌 재설정 핀 |
|
6 |
STBYB |
I |
대기 모드, 일반적으로 하이 STBYB = “1”, 정상 작동 STBYB = “0”, 타이밍 컨트롤러, 소스 드라이버가 꺼지고 모든 출력이 High-Z |
| 7 | GND | P | 접지 |
| 8 | RXIN0- | I | - LVDS 차동 데이터 입력 |
| 9 | RXIN0+ | I | + LVDS 차동 데이터 입력 |
| 10 | GND | P | 접지 |
| 11 | RXIN1- | I | - LVDS 차동 데이터 입력 |
| 12 | RXIN1+ | I | + LVDS 차동 데이터 입력 |
| 13 | GND | P | 접지 |
| 14 | RXIN2- | I | - LVDS 차동 데이터 입력 |
| 15 | RXIN2+ | I | + LVDS 차동 데이터 입력 |
| 16 | GND | P | 접지 |
| 17 | RXCLKIN- | I | - LVDS 차동 클럭 입력 |
| 18 | RXCLKIN+ | I | + LVDS 차동 클럭 입력 |
| 19 | GND | P | 접지 |
| 20 | RXIN3- | I | - LVDS 차동 데이터 입력 |
| 21 | RXIN3+ | I | + LVDS 차동 데이터 입력 |
| 22 | GND | P | 접지 |
| 23 | NC | --- | 연결 없음 |
| 24 | NC | --- | 연결 없음 |
| 25 | GND | P | 접지 |
| 26 | NC | --- | 연결 없음 |
| 27 | DIMO | O | 백라이트 CABC 컨트롤러 신호 출력 |
| 28 | SELB | I | 6비트/8비트 모드 선택 |
| 29 | AVDD | P | 아날로그 회로용 전원 |
| 30 | GND | P | 접지 |
| 31 | LED- | P | LED 음극 |
| 32 | LED- | P | LED 음극 |
| 33 | L/R | I | 수평 반전 |
| 34 | U/D | I | 수직 반전 |
| 35 | VGL | P | 게이트 OFF 전압 |
| 36 | CABCEN1 | I | CABC H/W 활성화 |
| 37 | CABCEN0 | I | CABC H/W 활성화 |
| 38 | VGH | P | 게이트 ON 전압 |
| 39 | LED+ | P | LED 양극 |
| 40 | LED+ | P | LED 양극 |
절대 최대 정격
|
항목 |
기호 |
값 |
단위 |
|
| 최소 | 최대 | |||
|
전원 전압 |
VCC | -0.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | -0.3 | 40 | V | |
| VGL | -20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| 작동 온도 보관 온도 | TOP | -20 | 60 | ℃ |
| TST | -30 | 70 | ℃ | |
일반적인 작동 조건
|
항목 |
기호 |
값 |
단위 |
||
| 최소 | 일반 | 최대 | |||
|
전원 전압 |
VCC | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | -8.1 | -7.8 | -7.5 | V | |
| 입력 신호 전압 | VCOM | 3.0 | 3.6 | 3.9 | V |
| 입력 로직 하이 전압 | VIH | 0.7Vcc | - | Vcc | V |
| 입력 로직 로우 전압 | VIL | 0 | - | 0.3Vcc | V |
전류 소비
|
항목 |
기호 |
값 |
단위 |
비고 |
||
| 최소 | 일반 | 최대 | ||||
|
드라이버용 전류 |
IGH | - | 0.65 | 1.0 | mA | VGH=18.9V |
| IGL | - | 0.65 | 1.0 | mA | VGL=-7.8V | |
| ICC | - | 35 | 60 | mA | Vcc=3.3V | |
| IAVDD | - | 25 | 40 | mA | AVDD=10.0V | |
백라이트 구동 조건
|
항목 |
기호 |
값 |
단위 |
||
| 최소 | 일반 | 최대 | |||
| LED 백라이트용 전압 | VL | 11. | 12 | 13.2 | V |
| LED 백라이트용 전류 | IL | - | 300 | - | mA |
| LED 수명 | - | 30,000 | 40,000 | - | 시간 |
AC 전기적 특성
| 매개변수 | 기호 | 값 | 단위 | ||
| 최소 | 일반 | 최대 | |||
| 클럭 주파수 | RxFCLK | 20 | - | 71 | MHz |
| 입력 데이터 왜곡 여유 | TRSKM | 500 | - | - | ps |
| 클럭 하이 시간 | TLVCH | - | 4/(7* RxFCLK) | - | ns |
| 클럭 로우 시간 | TLVCL | - | 3/(7* RxFCLK) | - | ns |
DC 전기적 특성
| 매개변수 | 기호 | 값 | 단위 | ||
| 최소 | 일반 | 최대 | |||
| 차동 입력 하이 임계 전압 | RxVTH |
- |
- |
+0.1 | V |
| 차동 입력 로우 임계 전압 | RxVTL | -0.1 |
- |
- |
V |
| 입력 전압 범위(단일 종단) | RxVIN | 0 |
- |
2.4 | V |
| 차동 입력 공통 모드 전압 | RxVCM | |VID |/2 |
- |
2.4-|VID |/2 | V |
| 차동 전압 | |VID | | 0.2 | - | 0.6 | V |
| 차동 입력 누설 전류 | RVxliz | -10 | - | +10 | uA |
광학 사양
|
항목 |
기호 |
조건 |
값 |
단위 |
||
| 최소 | 일반 | 최대 | ||||
|
시야각(CR≥ 10) |
θL | Φ=180°(9시) | 75 | 85 | - |
도 |
| θR | Φ=0°(3시) | 75 | 85 | - | ||
| θT | Φ=90°(12시) | 75 | 85 | - | ||
| θB | Φ=270°(6시) | 75 | 85 | - | ||
| 응답 시간 | TON+ TOFF | 25 | 50 |
msec |
||
| 명암비 | CR | 일반 θ=Φ=0° | 600 | 800 | - | - |
|
색도 |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| 투과율 | Tr |
- |
3.8 | 4.3 |
- |
% |
| 균일성 |
- |
- |
75 |
- |
- |
% |
| 휘도 |
L |
- |
- |
300 |
- |
cd/m2 |
