제품 상세 정보:
|
| 제품: | 2.4 인치 TFT LCD 디스플레이 | 해결: | 240×320픽셀(RGB) |
|---|---|---|---|
| 표지 유리 치수: | 맞춤형 | 시청 방향: | 12시 방향 보는 방향 |
| 인터페이스: | MPU 8/9/16/18비트 병렬, SPI, RGB | 백라이트: | 백색 LED, 4채널, 80mA 드라이브 |
| 드라이버 IC: | ILI9341 | 명암비: | 250:1(일반) |
| 표면 휘도: | 350cd/m2 | 작동 온도: | -20°C ~ +70°C |
| 수명 주도: | 40,000시간 | 규정 준수: | 순응한 한계와 로에스 |
| 터치 준비: | 4 와이어 저항성 터치 패널 | 맞춤화: | CTP/RTP 통합에 사용 가능 |
| 강조하다: | 2ILI9341 드라이버와 함께 4인치 TFT LCD 모듈,240x320 IPS 산업용 디스플레이,유연한 인터페이스 TFT LCD 모듈 |
||

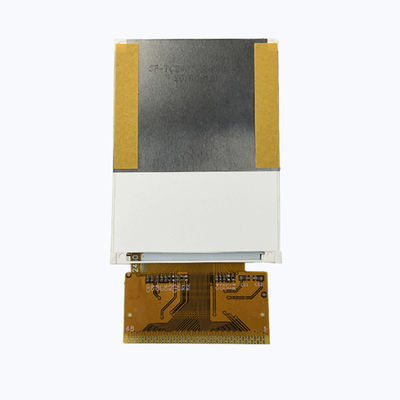

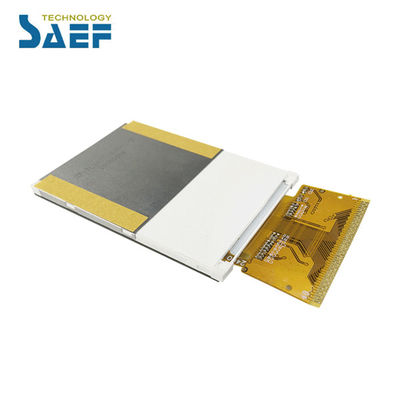

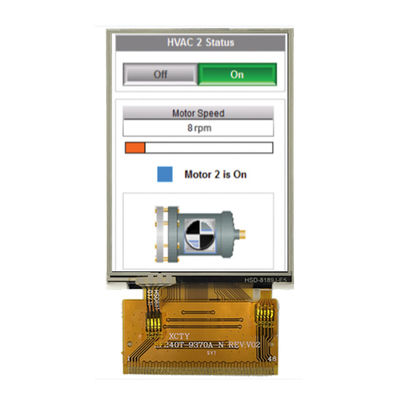

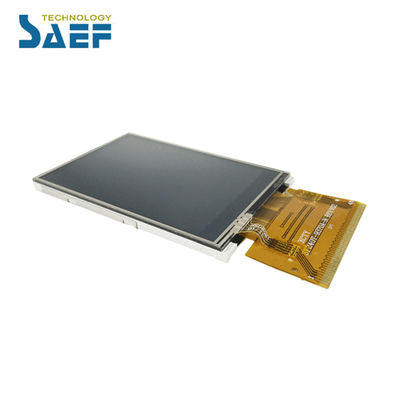

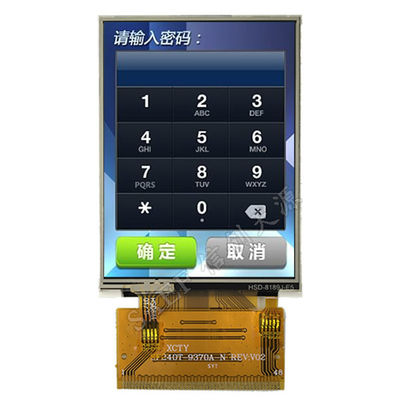

다재다능한 임베디드 및 산업용 애플리케이션을 위해 매우 구성 가능한 2.4인치 TFT LCD
세이프 테크놀로지 리미티드는 SF-TC240H-8944A-N을 선보이고, 디스플레이 성능을 손상시키지 않고 인터페이스 유연성을 필요로 하는 엔지니어들을 위해 설계된 다재다능한 2.4인치 TFT LCD 모듈입니다.240x320 해상도이 모듈은 산업용 HMI, 의료기기, 테스트 장비, 소비자 전자제품 등에 이상적입니다.그리고 IoT 대시보드.
디자인 유연성 및 통합의 편의성을 위해 설계되었습니다:
멀티 인터페이스 지원: IM[3:0] 핀을 통해 MPU 8/9/16/18 비트 병렬, SPI 또는 RGB 인터페이스로 구성하여 다양한 MCU 및 프로세서와 원활한 호환성을 허용합니다.
밝고 가독성 높은 디스플레이: 250 cd/m2 밝기와 250:1 대비 비율은 다양한 조명 조건에서 명확한 가시성을 보장합니다.12시 시각 방향은 초상화 모드 애플리케이션에 최적화.
터치 패널 준비: 터치 기능을 지원하는 디자인을 단순화하여 4 와이어 저항 터치 패널의 간편한 통합을 위해 전용 핀 (YU, XL, YD, XR) 을 포함합니다.
견고하고 신뢰성: -20°C에서 +70°C까지의 작동 온도 범위와 광범위한 신뢰성 테스트는 까다로운 환경에서 안정적인 성능을 보장합니다.
시스템 통합에 대한 기술 사양:
액티브 영역: ~36.72mm × 48.96mm
모듈 크기: 42.72mm × 60.26mm × 2.3mm
공급 전압: VCI = 2.6V ∼ 3.3V, VDD3 = 1.8V ∼ 3.3V
백라이트: 4개의 흰색 LED, Vf = 3.0V ∼3.4V, If = 80mA 총
인터페이스 신호: RGB 모드에서 TE (Tearing effect), DOTCLK, HSYNC/VSYNC를 포함합니다.
적합성: 환경 및 신뢰성 테스트를 통해 산업 표준을 충족하도록 설계
디스플레이 솔루션을 위해 왜 세이프와 파트너십을 해야 할까요?
이 모듈은 저항성 터치 통합을 위해 설계되었지만, 세이프는 사용자 정의 및 반 사용자 정의 디스플레이 솔루션에 전문입니다. 우리는:
용량 터치로 업그레이드: I2C/SPI 인터페이스와 프로젝션 용량 터치 (PCT) 를 통합합니다.
인터페이스 및 피노우트를 수정하십시오: PCB 디자인과 일치하도록 FPC 레이아웃, 신호 지도 또는 커넥터 유형을 조정하십시오.
광학 성능을 조정: 밝기, 대조, 색상 범위 또는 보는 각 특성을 사용자 정의합니다.
기계적 사용자 정의: 윤곽 차원, 베젤 너비 또는 장착 기능을 수정합니다.
이상적:
산업용 인간-기계 인터페이스 (HMI)
휴대용 의료 모니터링 장치
휴대용 시험 및 측정 장비
스마트 홈 컨트롤 패널
자동차용 대시보드 디스플레이
소비자 전자제품 및 게임 기기
적응 할 수 있도록 설계되어 오래 지속될 수 있도록 만들어졌습니다.
세이프에서 우리는 엔지니어링 팀과 긴밀히 협력하여 디스플레이가 원활하게 통합되고 안정적으로 작동하는지 확인합니다.우리는 당신의 제품을 더 빨리 시장에 내놓기 위해 필요한 기술 지원과 사용자 정의를 제공합니다..
높은 가치의 조사를 위한 행동 요청:
인터페이스 요구 사항에 맞는 다재다능한 디스플레이가 필요하십니까? 데이터 시트, 평가 샘플 또는 엔지니어 팀과 맞춤형 디자인 상담을 요청하십시오.
기계적 윤곽 차원
인터페이스 핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | YU | 난 | 터치 패널 핀 |
| 2 | XL | 난 | 터치 패널 핀 |
| 3 | YD | 난 | 터치 패널 핀 |
| 4 | XR | 난 | 터치 패널 핀 |
| 5 | GND | 난 | 토지 |
| 6 | VCI | 난 | 전원 공급 2.8V 전압 |
| 7 | VDD3 | 난 | 전원 공급 2.8V/1.8V 전압 |
| 8 | VDD3_P(NC) | - | 열기 |
| 9 | BC_CTRL (NC) | - | 열기 |
| 10 | BC (NC) | - | 열기 |
|
11 |
TE |
오 |
MPU와 프레임 쓰기를 동기화하기 위해 찢어지는 결과 핀, S/W 명령에 의해 활성화됩니다. 이 핀이 활성화되지 않을 때, 이 핀은낮아 |
| 12-29 | DB17-DB0 | I/O | 데이터 I/O 표시 |
| 30 | SDA | I/O | 일련 입력 신호 |
| 31 | DOTLCK | 난 | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 32 | ENABLE | 난 | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 33 | HSYNC | 난 | 직선 수평 동기화 신호 |
| 34 | VSYNC | 난 | 프레임 수직 동기화 신호 |
| 35 | RDX | 난 | 스트로브 신호 입력 핀을 읽어 |
| 36 | WRX | 난 | 스트로브 신호 입력 핀을 입력 |
| 37 | DCX | 난 | 레지스터 선택 신호 |
| 38 | CSX | 난 | 칩 선택 신호의 입력 핀 |
| 39 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 40 | IM0 |
난 |
네 번째 페이지를 참조하십시오, MCU 인터페이스 모드를 선택 |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | 난 | LED 아노드 |
| 45 | LED_K1 | 난 | LED 카थो드 |
| 46 | LED_K2 | 난 | LED 카थो드 |
| 47 | LED_K3 | 난 | LED 카थो드 |
| 48 | LED_K4 | 난 | LED 카थो드 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
|
운영전압 |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
입력 누출전류 |
IIL | - 1개0 | - | 1.0 | μA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | V | if=80mA |
| 공급 전류 | 만약 | - | 80 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | 288 | - | mW | - |
| LCM에 대한 광대성 |
- |
- | 250 | - | Cd/m2 | if=80mA |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=80 mA |
| 백라이트 색상 | 흰색 | |||||
광학특징
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 분 | 유형 | 맥스 | ||||||
| 1 | 반응 시간 | Tr+Tf | 25°C |
- |
15 |
- |
미스 | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7.1 | - | - | |
|
3 |
대조율 |
Cr |
θ=0, 정상 관점 |
- |
250 |
- |
- |
|
|
4 |
관람 각 |
오, 오 | θR |
CR>10 |
- | 45 | - |
그레그 |
| θL | - | 45 | - | |||||
| 베르 | Θ+ | - | 35 | - | ||||
| - 아니... | - | 15 | - | |||||
