제품 상세 정보:
|
| 제품: | 1.8인치 TFT 스크린 | 해결: | 128x160픽셀 |
|---|---|---|---|
| 드라이버 IC: | ILI9163C | 개요는 흐려집니다.: | 34.0x43.70x2.4mm |
| 터치 스크린: | 터치 스크린 없이 | 시청 방향: | 6:00 |
| 인터페이스: | SPI 인터페이스 | 연결: | 납땜 |
| 핀 번호: | 18개 핀 | 표면 휘도: | 250cd/m2(니트) |
| 수명 주도: | 40,000시간 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 1.77인치 TFT LCD 터치 스크린,128x160 SPI TFT 디스플레이,저항막 터치가 있는 소형 임베디드 LCD |
||
임베디드 및 산업용 애플리케이션을 위한 컴팩트하고 비용 효율적인 터치 디스플레이 솔루션

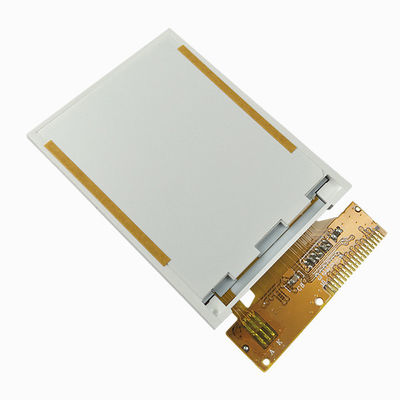

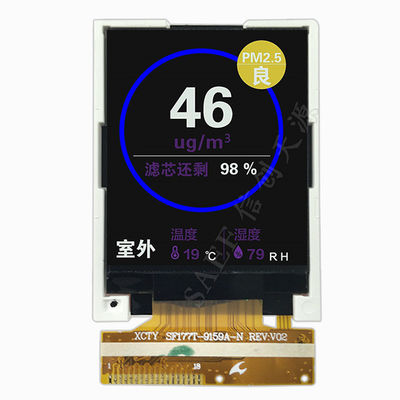

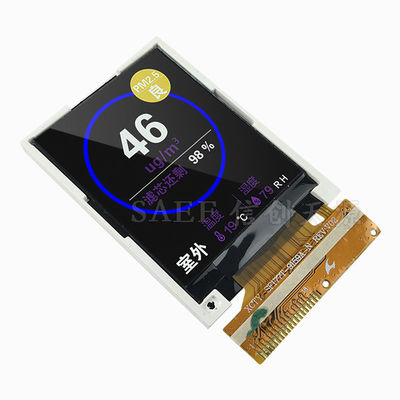

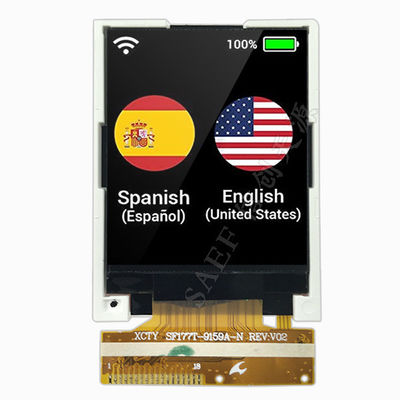

세이프 테크놀로지 리미티드 (Saef Technology Limited) 는 공간, 비용 및 터치 기능이 핵심이 되는 애플리케이션을 위해 설계된 신뢰할 수 있는 1.77인치 TFT LCD 모듈 SF-TC177T-9159B-N을 소개합니다.128x160 해상도이 모듈은 휴대용 장치, 산업 제어 장치, 휴대용 기기,그리고 소비자 전자 인터페이스.
단순함과 내구성을 위해 설계된:
통합 저항 터치: 1,000,000+ 터치 사이클 및 ±1.5% 내의 선형성, 이 RTP는 장갑 사용 또는 먼지 상태와 같이 용량 터치가 적합하지 않을 수 있는 환경에서 신뢰할 수 있는 입력을 제공합니다.
간편한 통합을 위한 SPI 인터페이스: 핀 수를 최소화하고 PCB 레이아웃을 단순화하여 다양한 마이크로 컨트롤러와 호환되며 시스템 복잡성을 줄입니다.
콤팩트 발자국: 34.0mm × 43.70mm × 2.4mm를 측정하는 이 디스플레이는 기능성을 희생하지 않고 공간 제한 디자인에 이상적입니다.
넓은 작동 온도 범위: -20°C에서 +70°C까지 작동을 위해 인증되어 다양한 환경 조건에서 안정적인 성능을 보장합니다.
설계 검증을 위한 기술 사양:
액티브 영역: 약 28.03mm × 35.04mm (일반적 픽셀 피치 기준으로 계산)
전원 공급: VDD = 2.6V ∼3.3V, VDDIO = 2.8V/1.8V
백라이트: 흰색 LED, 3.0V~3.4V 전압 (30mA 드라이브)
터치 패널 등급: X축 저항 150~500Ω, Y축 저항 200~800Ω; 작동 전압 ≤7V DC
적합성: 높은/저온, 습도, 열 충격 및 진동 저항에 대한 테스트를 통해 산업 신뢰성 표준을 충족하도록 설계
디스플레이 솔루션에 대해 왜 Saef을 선택합니까?
이 모듈은 레지스티브 터치 패널이 기본으로 제공되지만, 세이프는 당신의 정확한 필요에 맞게 디스플레이를 조정할 수 있는 무료 반 사용자 정의를 제공합니다.
터치 패널 업그레이드: I2C/SPI 인터페이스를 가진 용량 터치 (PCT) 로 전환합니다.
인터페이스 유연성: MCU 선택에 따라 RGB 또는 병렬 인터페이스로 수정하십시오.
광적 사용자 정의: 밝기, 대조성 또는 보는 각 특성을 조정합니다.
기계적 타일러링: 윤곽 크기, FPC 길이 또는 장착 옵션을 사용자 정의합니다.
이상적:
휴대용 산업용 터미널
휴대용 의료 모니터링 장치
스마트 홈 컨트롤 패널
자동차 사후시장 디스플레이
소비자 전자 인터페이스
사물인터넷 장치 대시보드
통합할 수 있도록 만들어졌고, 성능을 발휘할 수 있도록 설계되었습니다.
세이프에서 우리는 설계 주기를 통해 엔지니어와 파트너십을 맺고 샘플, 기술 지원그리고 사용자 정의를 통해 디스플레이가 원활하게 통합되고 응용 프로그램에서 안정적으로 수행되도록 합니다..
기계적 윤곽 차원
인터페이스 핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | VSS | 난 | 토지 |
| 2 | LED | 오 | LED 카थो드 |
| 3 | LED+ | 오 | LED 아노드 |
| 4 | VSS | 난 | 토지 |
| 5 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 6 | A0 | 난 | 레지스터 선택 신호 |
| 7 | SDA | 난 | 데이터 입력 신호 표시 |
| 8 | SCK | 난 | 시계 입력 신호 표시 |
| 9 | VDD | 난 | 전원 공급 2.8V 전압 |
| 10 | VDDIO | 난 | 전원 공급 2.8V/ 1.8V 전압 |
| 11 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 12 | VSS | 난 | 토지 |
| 13 | YD | 난 | 터치 패널 입력 신호 |
| 14 | XL | 난 | 터치 패널 입력 신호 |
| 15 | YU | 난 | 터치 패널 입력 신호 |
| 16 | XR | 난 | 터치 패널 입력 신호 |
| 17 | VSS | 난 | 토지 |
| 18 | VSS | 난 | 토지 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
|
운영 전압 |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25.C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
입력 누출 전류 |
IIL | - 1개0 | - | 1.0 | μA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | V | if=30mA |
| 공급 전류 | 만약 | - | 30 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | 288 | - | mW | - |
| LCM에 대한 광대성 |
- |
- | 250 | - | Cd/m2 | if=30mA |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=30mA |
| 백라이트 색상 | 흰색 | |||||
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 분 | 유형 | 맥스 | ||||||
| 1 | 반응 시간 | Tr+Tf | 25°C |
- |
15 |
- |
미스 | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7. 1 | - | - | |
|
3 |
대조율 |
Cr |
θ=0, 정상 보는 것 각 |
- |
250 |
- |
- |
|
|
4 |
관람 각 |
오, 오 | θR |
CR>10 |
- | 45 | - |
그레그 |
| θL | - | 45 | - | |||||
| 베르 | Θ+ | - | 35 | - | ||||
| - 아니... | - | 15 | - | |||||
