제품 상세 정보:
|
| 제품: | 1.14인치 TFT LCD | 해결: | 135 x 240픽셀(RGB) |
|---|---|---|---|
| 디스플레이 유형: | IPS TFT, 일반적으로 검은색 | 인터페이스: | 4 와이어 SPI |
| 작동 온도: | -20°C ~ +70°C | 드라이버 IC: | ST7789V |
| 표면 휘도: | 400cd/m²(일반) | 시청 방향: | 80° 모든 방향 |
| 공급 전압: | 2.5V – 3.3V | 백라이트: | 백색 LED, 20mA 구동 전류 |
| 터치 패널: | 포함되지 않음(요청 시 맞춤 설정 가능) | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 1. 14인치 TFT LCD 모듈,SPI 인터페이스 TFT 디스플레이,저전력 ST7789V LCD 모듈 |
||
공간 제약이 있는 임베디드 설계를 위한 초소형, 고성능 TFT LCD

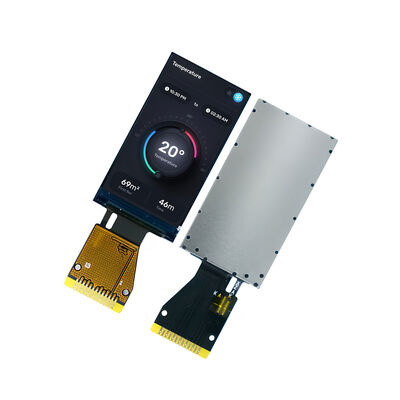

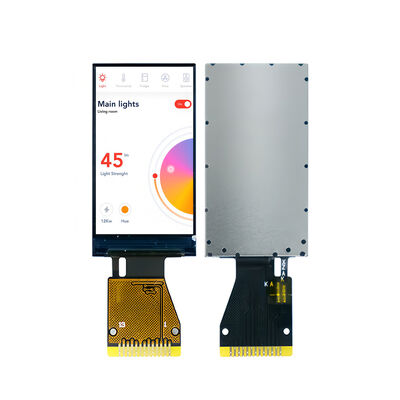

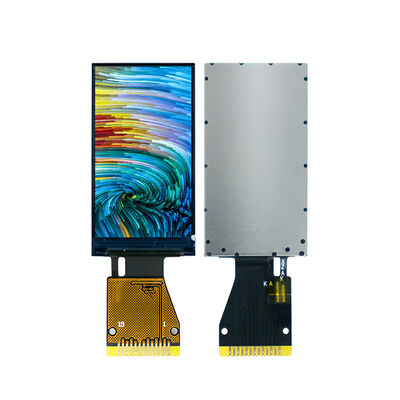

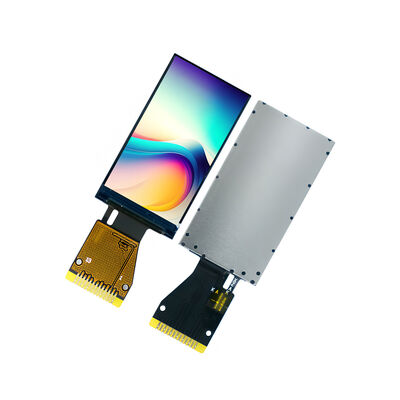

Saef Technology Limited는 크기, 전력 효율성 및 시각적 선명도가 중요한 애플리케이션을 위해 설계된 1.14인치 TFT LCD 모듈 SFTO114JY-7422AN을 출시합니다. 135×240 해상도, 400 cd/m² 밝기, 17.6mm × 31.0mm의 초소형 풋프린트를 갖춘 이 디스플레이는 웨어러블 기기, 휴대용 의료 모니터, IoT 대시보드, 휴대용 기기 및 스마트 홈 인터페이스에 이상적입니다.
저전력 및 고집적 설계를 위해 최적화됨:
효율적인 SPI 인터페이스: 4선 SPI 인터페이스는 핀 수를 최소화하고 PCB 레이아웃을 단순화하여 I/O가 제한된 마이크로컨트롤러 기반 시스템에 이상적입니다.
높은 밝기 및 대비: 400 cd/m² 및 800:1 명암비를 통해 실내 및 실외 환경 모두에서 뛰어난 가독성을 보장합니다.
넓은 온도 작동: -20°C ~ +70°C 작동 인증을 받아 다양한 환경 조건에 노출된 장치에 적합합니다.
낮은 전력 프로파일: 작동 중에는 8mA(일반)만 소비하고 절전 모드에서는 15µA까지 낮아져 휴대용 애플리케이션에서 배터리 수명을 연장합니다.
엔지니어링 평가를 위한 기술 사양:
활성 영역: 14.864mm × 24.912mm
픽셀 피치: 0.1101mm (H) × 0.1038mm (V)
공급 전압: VDD = 2.4V–3.3V, VDDIO = 1.65V–3.3V
백라이트 전압: 2.9V–3.1V (일반 3.0V)
작동 수명: 30,000시간(일반)
준수: RoHS, REACH, ISO9001:2015, ISO14001:2015
디스플레이 솔루션을 위해 Saef와 협력해야 하는 이유?
이 모듈은 표준 비터치 디스플레이로 제공되지만 Saef는 반 맞춤형 및 완전 맞춤형 디스플레이 솔루션을 전문으로 합니다. 저항성 또는 정전식 터치 패널을 통합하고, 인터페이스를 수정하고, 밝기 수준을 조정하거나, 정확한 설계 요구 사항에 맞게 기계적 윤곽을 맞춤화할 수 있습니다. 이 모든 과정에서 엔지니어링 지원을 제공합니다.
다음에 적합:
웨어러블 건강 및 피트니스 기기
휴대용 의료 진단 장비
스마트 홈 제어 패널
IoT 센서 디스플레이
휴대용 테스트 및 측정 도구
산업 상태 표시기
소비자 전자 제품 보조 디스플레이
맞춤 설계, 성능을 위해 제작.
Saef는 모든 픽셀과 핀이 중요하다는 것을 알고 있습니다. 당사의 엔지니어링 팀은 이 디스플레이를 제품에 원활하게 통합하거나, 필요에 더 잘 맞도록 맞춤화할 수 있도록 지원할 준비가 되어 있습니다.
고가치 문의를 위한 행동 촉구:
성능 저하 없이 컴팩트한 디스플레이 솔루션이 필요하십니까? 오늘 당사 엔지니어링 팀과 함께 샘플, 데이터시트 또는 맞춤형 설계 컨설팅을 요청하십시오.
기계적 치수
절대 최대 정격
| 매개변수 | 기호 | 최소 | 최대 | 단위 |
| 공급 전압 (I/O) | VDD | -0.3 | 4.6 | V |
| 아날로그 공급 전압 | VDDIO | -0.3 | 4.6 | V |
| 논리 입력 전압 | VIN | -0.3 | VDD+0.3 | V |
| 작동 온도 | Top | -20 | 70 | ℃ |
| 보관 온도 | Tst | -30 | 80 | ℃ |
전기적 특성
| 매개변수 | 기호 | 최소 | TYP | 최대 | 단위 |
| LED 백라이트 전압 | VbL | 2.9 | 3.0 | 3.1 | V |
| 논리 공급 전압 | VDD | 2.4 | 2.8 | 3.3 | V |
| 인터페이스 작동 전압 | VDDIO | 1.65 | 1.8 | 3.3 | V |
| 게이트 드라이버 고전압 | VGH | 12.2 | - | 14.97 | V |
| 게이트 드라이버 저전압 | VGL | -12.5 | - | -7.16 | V |
| VDD 작동 전류 | IDD | -- | 8 | 10 | mA |
| LED 백라이트 전류 | I bL | 20 | - | mA | |
| 밝기 | Lbr | 350 | 400 | -- | cd/m2 |
| 절전 모드 VDD | I dd | -- | 15 | 30 | uA |
| 절전 모드 VDDIO | I ddio | -- | 5 | 10 | uA |
|
작동 수명 |
-- |
20000 |
30000 |
-- |
시간 |
인터페이스 핀 정의
| NO. | 기호 | 설명 |
| 1 | NC | 연결 없음. |
| 2 | NC | 연결 없음. |
| 3 | SDA | SPI 인터페이스 입력/출력 핀. |
| 4 | SCL | 이 핀은 직렬 인터페이스 클럭으로 사용됩니다. |
| 5 | RS | 4선 직렬 인터페이스에서 데이터/명령 선택 핀을 표시합니다. |
| 6 | RESET | 이 신호는 장치를 재설정합니다. 신호는 활성 로우입니다. |
| 7 | CS | 칩 선택 핀, 로우 활성화, 하이 비활성화. |
| 8 | GND | 전원 접지. |
| 9 | NC | 연결 없음. |
| 10 | VDD | 아날로그용 전원 공급 장치 |
| 11 | LEDK | LED 캐소드 |
| 12 | LEDA | LED 애노드 |
| 13 | GND | 전원 접지. |
광학적 특성
| 항목 | 기호 |
측정 조건 |
최소. | 일반. | 최대. | 단위 | |
| 응답 시간 | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
시야각 |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| 명암비 | CR | - | 25 oC | 800 | - | - | |
|
CIE 색상 좌표 |
흰색 | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| 빨간색 | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| 녹색 | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| 파란색 | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
투과율 (편광판 포함) |
4.8 | % | |||||
