제품 상세 정보:
|
| 제품: | 3.5 인치 TFT LCD | 해결: | 320×480픽셀(RGB) |
|---|---|---|---|
| 인터페이스: | 16비트 병렬(DBI 유형 B) | 개요는 흐려집니다.: | 54.48*84.71*3. 25mm |
| 시청 방향: | 12시 | 터치 스크린: | 저항성 터치 패널 |
| 드라이버 IC: | ILI9488 | 명암비: | 250:1 |
| 터치 내구성: | 1,000,000+ 입력 주기 | 표면 휘도: | 300cd/m²(일반) |
| 작동 온도.: | -20C 내지 +70C | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 3.5 인치 TFT LCD,정전식 터치 패널 포함 TFT LCD,320×480 TFT LCD 디스플레이 |
||
까다로운 임베디드 애플리케이션을 위한 안정적이고 비용 효율적인 터치 디스플레이 솔루션

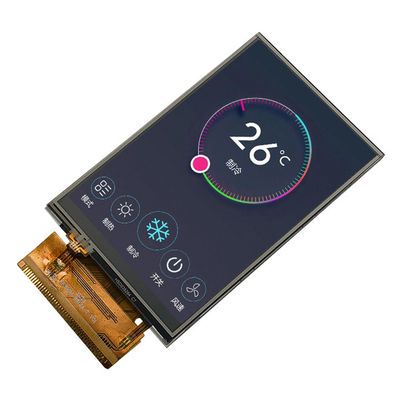

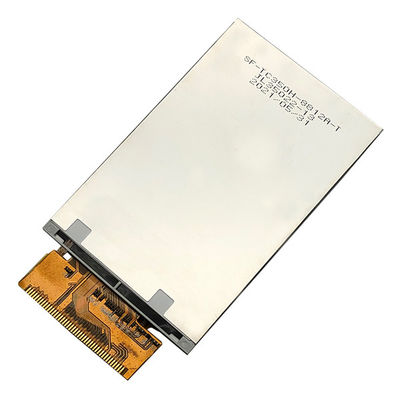

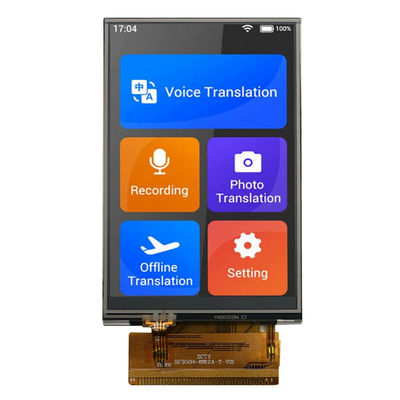

Saef Technology Limited는 SF-TC350H-8812A-T를 선보입니다. SF-TC350H-8812A-T는 내구성, 단순성 및 신뢰성이 가장 중요한 애플리케이션을 위해 설계된 견고한 3.5인치 TFT LCD 모듈입니다. 320×480 해상도, 통합 저항막 터치 패널, ILI9488 IC로 구동되는 널리 지원되는 16비트 병렬 인터페이스를 특징으로 하는 이 모듈은 산업용 HMI, 의료 기기, POS 시스템 및 임베디드 제어 패널에 이상적입니다.
안정성 및 통합 용이성을 위해 설계:
입증된 저항막 터치 기술: 1,000,000회 이상의 입력 사이클과 ±1.5% 이내의 선형성을 갖춘 이 RTP는 장갑을 착용하거나 먼지가 많은 환경과 같이 정전식 터치가 적합하지 않을 수 있는 환경에서 안정적인 성능을 제공합니다.
넓은 작동 온도 범위: -20°C ~ +70°C 작동 및 -30°C ~ +80°C 보관에 대해 인증되어 까다로운 환경에서도 일관된 성능을 보장합니다.
간단한 인터페이스 및 낮은 시스템 오버헤드: 16비트 병렬 인터페이스는 개발 복잡성을 줄이고 광범위한 마이크로컨트롤러 및 임베디드 프로세서와 호환되어 출시 시간을 단축합니다.
가독성을 위해 맞춤화된 광학 성능: 300cd/m² 밝기 및 250:1 명암비는 일반적인 실내 및 산업 조명 조건에서 선명한 시야를 제공합니다. 12시 방향 시야각은 수직 장착 애플리케이션에 대한 디스플레이 방향을 최적화합니다.
설계 고려 사항에 대한 기술 사양:
전원 공급 장치: VDD = 2.8V ±0.2V, IOVCC = 1.8V–2.8V
백라이트: 백색 LED 엣지 라이트, 19.2V 일반 순방향 전압(20mA 구동)
터치 패널 등급: X축 저항 300–900Ω, Y축 200–500Ω; 작동 전압 ≤7V DC
기계적 개요: 54.48mm × 84.71mm × 3.25mm(최대)
준수: 고/저온, 습도, 열 충격 및 진동 저항 테스트를 통해 산업 신뢰성 표준을 충족하도록 설계되었습니다.
디스플레이 솔루션으로 Saef를 선택해야 하는 이유?
이 모듈은 저항막 터치 패널과 함께 표준으로 제공되지만 프로젝트 요구 사항이 진화한다는 것을 알고 있습니다. Saef는 다음을 포함한 무료 반 맞춤형 옵션을 제공합니다.
터치 패널 업그레이드: I²C/SPI 인터페이스를 사용하여 저항막에서 정전식 터치(PCT)로 마이그레이션합니다.
인터페이스 적용: 시스템 아키텍처에 따라 RGB, SPI 또는 MIPI DSI 인터페이스로 수정합니다.
광학 및 기계적 조정: 밝기, 접착 방법, FPC 길이 또는 외형 치수를 조정합니다.
맞춤형 브랜딩: 로고, 맞춤형 마스크 또는 장식 테두리를 추가합니다.
다음에 이상적:
산업 제어 패널 및 HMI
의료 모니터링 및 진단 장비
휴대용 테스트 및 측정 장치
소매 POS 터미널 및 키오스크
자동차 애프터마켓 디스플레이
홈 오토메이션 및 보안 패널
엔지니어를 위해, 엔지니어가 설계했습니다.
Saef는 설계 주기를 통해 파트너 관계를 맺고 샘플, 기술 문서 및 맞춤형 지원을 제공하여 디스플레이가 원활하게 통합되고 안정적으로 작동하도록 합니다.
고가치 문의에 대한 행동 촉구:
신뢰성 요구 사항에 맞는 디스플레이가 필요하십니까? 데이터 시트, 평가 샘플 또는 맞춤형 설계 컨설팅을 위해 당사 엔지니어링 팀에 문의하십시오.
기계적 치수
인터페이스 핀 정의
| NO. | PIN NAME | I/O | 설명 |
| 1 | GND | I | 전원 접지 |
| 2 | LED-K6 | I | LED 음극 |
| 3 | LED-K5 | I | LED 음극 |
| 4 | LED-K4 | I | LED 음극 |
| 5 | LED-K3 | I | LED 음극 |
| 6 | LED-K2 | I | LED 음극 |
| 7 | LED-K1 | I | LED 음극 |
| 8 | LED-A | I | LED 양극 |
| 9 | GND | I | 전원 접지 |
| 10 | GND | I | 전원 접지 |
| 11 | VCC | I | 2.8V 전원 |
| 12 | /RESET | I | 리셋 신호 핀 |
| 13 | GND | I | 전원 접지 |
| 14 | GND | I | 전원 접지 |
| 15--30 | DB15-DB0 | I/O | 데이터 신호 |
| 31 | /RD | I | 읽기 스트로브 신호 입력 핀 |
| 32 | /WR | I | 쓰기 스트로브 신호 입력 핀 |
| 33 | RS | I | 레지스터 선택 신호 |
| 34 | CS | I | 칩 선택 신호 입력 핀 |
| 35 | GND | I | 전원 접지 |
| 36 | IOVCC | I | 1.8V~2.8V 전원 |
| 37 | GND | I | 전원 접지 |
| 38 | GND | I | 전원 접지 |
| 39 | YD | I |
터치 패널 핀 |
| 40 | XR | I | |
| 41 | YU | I | |
| 42 | XL | I | |
| 43 | GND | I | 전원 접지 |
| 44 | GND | I | 전원 접지 |
최대 절대 한계
| 항목 | 기호 | 값 | 단위 |
| 로직용 전원 전압 | VDD | 1.6~3.3 | V |
| 입력 전압 | Vin | VDD+0.3 | V |
| 작동 온도 | Topr | -20 ~ 70 | °C |
| 보관 온도 | Tstg | -30 ~ 80 | °C |
DC 특성
| 항목 | 기호 | 최소 | 유형 | 최대 | 단위 | 테스트 조건 |
|
작동 전압 |
VDD | 2.6 | 2.8 | 3.0 | V | - |
| 공급 전류 | IDD | - | TBD | - | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | VIH | 0.7VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.3VDD | V | ||
|
입력 누설 전류 |
IIL | - | TBD | - | μA | VIN=VDD 또는 VSS |
백라이트 전기-광학 특성
| 항목 | 기호 | 최소 | TYP | 최대 | 단위 |
테스트 조건 |
| 공급 전압 | Vf | 19.2 | V | If=20mA | ||
| 공급 전류 | If | - | 20 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소비 | Pd | - | 384 | - | mW | - |
| LCM의 광도 |
- |
- | 300 | - | Cd/m2 | If=20mA |
| LCM의 균일성 | - | 80 | - | - | % | If=20mA |
| 백라이트 색상 | 흰색 | |||||
터치 스크린 패널 사양
| 항목 | 기호 | 최소. | 유형. | 최대. | 단위 | 비고 |
| 투명도 | - | - | 82 | - | % | JIS K-7105 |
| 헤이즈 | - | - | 1 | - | % | JIS K-7105 |
| 표면 경도 | - | - | 3 | - | H | 150gf 45° |
| FPC 박리 강도 | - | 5 | - | N | 상향 90° | |
| FPC 굽힘 | - | - | 3 | - | 사이클 | R=1.0, 90° |
| 입력 힘 | - | - | 50 | gf | - | |
| 정격 전압 | V 터치 | 7 | V | DC | ||
| X축 저항 | Rx | 300 | 900 |
FPC PIN |
||
| X축 저항 | Ry | 200 | 500 | |||
| 선형성 | - | - | ±1.5 | ±2.0 | % | - |
| 채터링 | - | - | - | 20 | ms | - |
| 절연 저항 | Ri | 10 | - | - | MΩ | - |
| 참고 수명 | - | 100,000 | - | - | 번 | - |
| 입력 수명 | - | 1,000,000 | - | - | 번 | - |
광학 Specifications
| No. | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 최소 | Typ | 최대 | ||||||
| 1 | 응답 시간 | Tr+Tf | 25°C |
- |
15 |
- |
Ms | |
| 2 | 투과율(PL 포함) | T(%) | - | - | 7.1 | - | - | |
|
3 |
대비율 |
Cr |
θ=0, 일반 보기각도 |
- |
250 |
- |
- |
|
|
4 |
보기 각도 |
수평. | θR |
CR>10 |
- | 45 | - |
도 |
| θL | - | 45 | - | |||||
| 수직. | Θ+ | - | 45 | - | ||||
| Θ- | - | 30 | - | |||||
