제품 상세 정보:
|
| 제품: | 3.97인치 TFT LCD | 해결: | 480x800픽셀(RGB) |
|---|---|---|---|
| 드라이버 IC: | NT35512SH 또는 동급 | 개요는 흐려집니다.: | 57.14 x 96.85 x 1.95mm |
| 작동 온도: | -20 ° C ~ +70 ° C | 터치 패널 옵션: | 사용자 정의 가능(RTP/CTP 사용 가능) |
| 시청 방향: | 모든 관점 (IPS) | 인터페이스: | MIPI(DSI) |
| 명암비: | 800:1 (Typ.) | 핀 번호: | 24개 핀 |
| 표면 휘도: | 420cd/m2(니트) | 백라이트 유형: | 흰색 LED |
| 수명 주도: | 40,000시간 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 3.97인치 TFT LCD 디스플레이 모듈,480x800 MIPI 인터페이스 디스플레이,고휘도 NT35512SH 드라이버 |
||

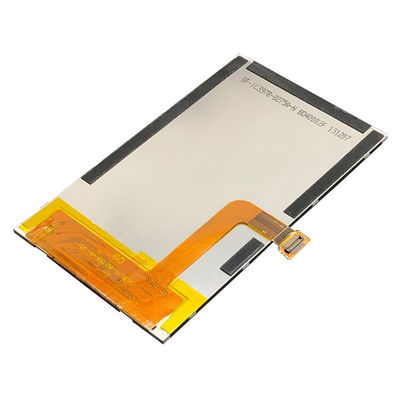

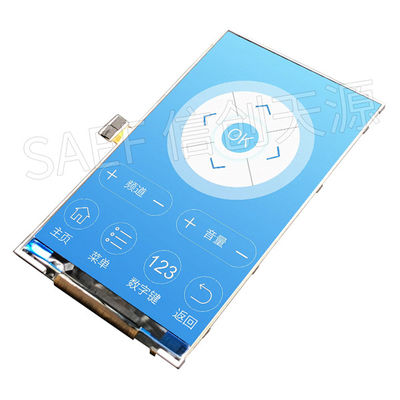

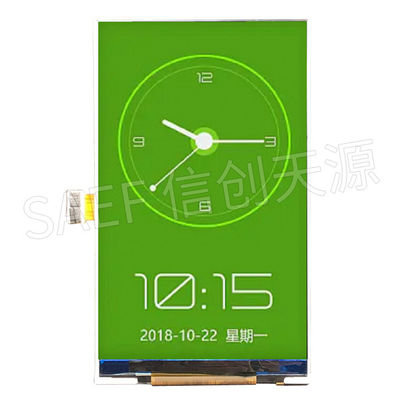

고휘도 3.97인치 TFT LCD 모듈 – MIPI 인터페이스, 야외 및 산업용 디스플레이에 적합
Saef Technology Limited는 고휘도 환경에서 뛰어난 시인성이 필요한 애플리케이션을 위해 설계된 견고한 3.97인치 TFT LCD 모듈 SF-TC397B-8275A-N을 출시합니다. 480×800 RGB 해상도, MIPI(DSI) 인터페이스, 420 cd/m²의 뛰어난 밝기를 특징으로 하는 이 디스플레이는 산업용 HMI, 야외 장비, 의료 기기 및 자동차 디스플레이에 적합합니다.
엔지니어를 위해 설계됨 – 주요 기술 하이라이트:
초고휘도(420 cd/m²) – 직사광선이나 밝은 실내 조명에서도 선명한 가독성을 보장합니다.
MIPI DSI 인터페이스 – 최신 임베디드 프로세서(ARM, Qualcomm 등)에 이상적인 저전력, 고속 직렬 인터페이스입니다.
넓은 작동 온도(–20°C ~ +70°C) – 극한 환경에서도 안정적인 성능을 제공합니다.
높은 명암비(800:1) – 짙은 검정색과 생생한 색상으로 선명한 이미지를 제공합니다.
전 방향 시야각 – 모든 각도에서 일관된 이미지 품질을 제공합니다.
NT35512SH 드라이버 IC – 고급 디스플레이 제어 및 저전력 모드를 지원합니다.
맞춤화 및 통합 지원:
이 모듈은 독립형 디스플레이로 제공되거나, 저항막 또는 정전식 터치 패널(RTP/CTP), 맞춤형 FPC 길이, 인터페이스 조정 및 광학 접합을 통해 완벽하게 맞춤화할 수 있습니다. 당사의 엔지니어링 팀은 시스템에 원활하게 통합될 수 있도록 무료 설계 지원을 제공합니다.
신뢰성 및 수명 보장:
각 장치는 MIL-STD-105E에 따라 고/저온 보관, 습도 저항, 열 충격 및 AQL 기반 육안 검사를 포함한 엄격한 테스트를 거칩니다. 50,000시간의 작동 수명을 가진 이 디스플레이는 까다로운 애플리케이션을 견딜 수 있도록 제작되었습니다.
Saef Technology와 협력해야 하는 이유?
전문 기술 지원 – 회로도 검토, 펌웨어 튜닝 및 광학 최적화를 위해 당사 디스플레이 엔지니어에게 직접 액세스할 수 있습니다.
빠른 프로토타입 제작 – 2–3주 이내에 맞춤형 샘플을 제공합니다.
EU 및 미국 시장 준비 완료 – 국제 안전 및 환경 표준을 충족하도록 설계되었습니다.
OEM/ODM 유연성 – 반맞춤형에서 완전 맞춤형 설계까지, 귀사의 공급망 및 규정 준수 요구 사항에 맞춰 조정합니다.
이상적인 애플리케이션:
야외 POS 및 키오스크
산업 제어 패널 및 HMI
의료 모니터 및 진단 장치
자동차 대시보드 및 인포테인먼트
항공 및 해양 디스플레이
고휘도 휴대용 단말기
오늘 저희에게 문의하십시오데이터시트, 가격 및 무료 맞춤 상담을 받으십시오. Saef Technology는 고성능 디스플레이 솔루션 분야의 신뢰할 수 있는 파트너입니다.
기계적 치수
인터페이스 핀 정의
| NO. | PIN NAME | 설명 |
| 1 | MIPI_TCN | DSI-CLK- 클럭 신호 |
| 2 | MIPI_TCP | DSI-CLK+ 클럭 신호 |
| 3 | GND | GROUND |
| 4 | MIPI_TDN0 | DSI-D0- 데이터 신호 |
| 5 | MIPI_TDP0 | DSI-D0+ 데이터 신호 |
| 6 | GND | GROUND |
| 7 | MIPI_TDP1 | DSI-D1+ 데이터 신호 |
| 8 | MIPI_TDN1 | DSI-D1- 데이터 신호 |
| 9 | GND | GROUND |
| 10-11 | NC | NC |
| 12 | GND | GROUND |
| 13-14 | NC | NC |
| 15 | GND | GROUND |
| 16 | VDD18_PMU | 전원 공급 장치 1.8V-2.8V |
| 17 | NC | NC |
| 18 | LRSTB | LCM 리셋 입력 |
| 19 | NC | NC |
| 30 | LPTE | Tearing effect 출력 |
| 21 | VDD28_PMU | 전원 공급 장치 2.8V |
| 22 | GND | GROUND |
| 23 | VLED_P | LED 양극 |
| 24 | VLED_N | LED 음극 |
절대 최대 정격
| 항목 | 기호 | 최소 | 최대 | 단위 | |
| 공급 전압 | 전원 공급 장치 | VDD | -0.3 | +5.1 | V |
| 아날로그 | V | ||||
| IO | IOVDD | -0.3 | +5.1 | V | |
| 입력 전압 | Vi | -0.3 | IOVDD+0.3 | V | |
| 보관 온도 | T stg | -30 | +80 | ºC | |
| 작동 온도 | T op | -20 | +70 | ºC | |
| 보관 습도 | Hstg | 20 | 참고 1 | %RH | |
| 작동 습도 | H op | 20 | 참고 1 | %RH | |
참고 1: Ta가 50ºC 미만인 경우 90%RH 최대, Ta가 60ºC 이상인 경우 60%RH 최대.
DC 특성
| 항목 | 기호 | 최소 | 일반 | 최대 | 단위 | |
| 공급 전압 | 전원 공급 장치 | VDD | 2.4 | 2.8 | 3.3 | V |
| 아날로그 | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| 논리 로우 입력 전압 | VIL | -0.3IOVDD | 0.3IOVDD | V | ||
| 논리 하이 입력 전압 | VIH | 0.7IOVDD | IOVDD | V | ||
| 논리 로우 출력 전압 | VOL | 0.2IOVDD | V | |||
| 논리 하이 출력 전압 | VOH | 0.8IOVDD | V | |||
| 전류 소비 | 일반 디스플레이 | Ivdd | 색도 | mA | ||
| 대기 모드 | Ivdd | 100 | uA | |||
| 프레임 주파수 | fFR | Hz | ||||
광학적 특성
| 백라이트 켜짐(투과 모드) | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 최소 | 일반 | 최대 | ||||||
| 표면 휘도(If =15mA) | Lv |
일반적으로 시야각 θX = θY =0º 360 |
420 | - | 명암비 | |||
| CR | - | - | ||||||
| TR | - | 20 | 30 | TF | ||||
| - | 30 | 색도 | ||||||
|
투과형 빨간색 |
XR | - |
|
0.660 | 0.675 | - | ||
| 0.300 | 0.315 | 0.330 | - | |||||
| XG | 0.229 | 0.244 | 0.259 | - | ||||
| 0.554 | 0.569 | 0.584 | - | |||||
| XB | 0.128 | 0.143 | 0.158 | - | ||||
| 0.073 | 0.088 | 0.103 | - | |||||
| XW | 0.273 | 0.288 | 0.303 | - | ||||
| 0.293 | 0.308 | 0.326 | - | |||||
|
수평 θX+ |
중심 CR≥10 |
- |
80 - |
- |
80 |
|||
| - | - | |||||||
|
- 80 |
- | - | ||||||
| - | - | |||||||
| - | ||||||||
